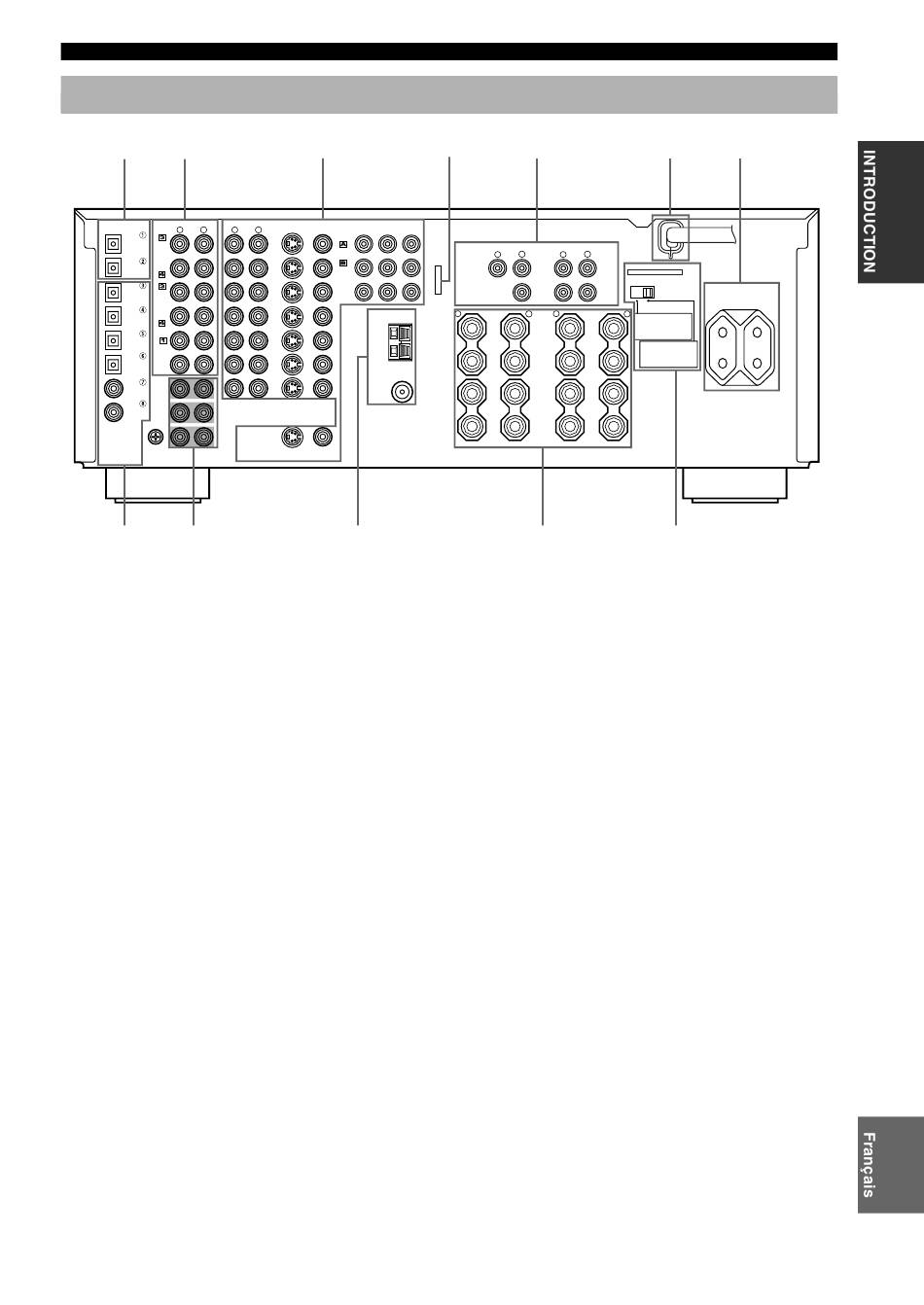

Panneau arrière
1
2
DIGITAL OUTPUT AUDIO
OPTICAL R L R
MD/
IN
TAPE
(PLAY)
MD/TAPE
OUT
CD-R
(REC)
CD
IN
(PLAY)
CD-R
OUT
CD-R (REC)
DVD CD
D-TV
PHONO
/LD
MAIN
CD
CBL
SURROUND
/SAT
COAXIAL
SUB
CENTER WOOFER
DIGITAL INPUT GND 6CH INPUT
7 8
1
Prises DIGITAL OUTPUT
2
Prises pour les composantes audio
Pour de plus amples détails concernant le raccordement
de ces prises, reportez-vous aux pages 16 et 17.
3
Prises pour les composantes vidéo
Pour de plus amples détails concernant le raccordement
de ces prises, reportez-vous aux pages 14 et 15.
4
Prises OUTPUT
Pour de plus amples détails concernant le raccordement
de ces prises, reportez-vous à la page 18.
5
Prise pour le cordon d'alimentation secteur
Reliez cette prise au cordon d'alimentation secteur.
6
Prises AC OUTLET(S)
Utilisez ces prises pour alimenter d'autres appareils de la
chaîne (reportez-vous à la page 19).
7
Prises DIGITAL INPUT
8
Prises 6CH INPUT
Pour de plus amples détails concernant le raccordement
de ces prises, reportez-vous à la page 18.
3
AUDIO VIDEO COMPONENT VIDEO
S VIDEO VIDEO
L P / C P / C Y
R R B B
DVD
DVD
D-TV / LD
D-TV
/LD
MONITOR
OUT
CBL
/SAT
TUNER
IN
VCR 1
AM
ANT
OUT
GND
IN
VCR 2
/DVR 75Ω UNBAL.
OUT
FM
ANT
MONITOR OUT
S VIDEO VIDEO
9
*1
4
OUTPUT
R L R L
MAIN REAR
(SURROUND)
SUB
CENTER
WOOFER
REAR
CENTER
MAIN
R L R
+ +
REAR
A
(SURROUND)
–
–
– –
B
CENTER
+
+
SPEAKERS
0
9
Bornes d'entrée du câble d'antenne
Pour de plus amples détails concernant le raccordement
de ces bornes, reportez-vous à la page 36.
0
Bornes pour les enceintes
Pour de plus amples détails concernant le raccordement
de ces bornes, reportez-vous aux pages 11 et 12.
q
IMPEDANCE SELECTOR
Utilisez ce commutateur pour adapter la sortie de
l'amplificateur à l'impédance des enceintes (reportez-
vous à la page 13). Mettez le récepteur audiovisuel hors
tension avant de modifier la position de ce commutateur.
*1 Ce connecteur est destiné à permettre des tests en usine; ne
branchez rien sur ce connecteur.
COMMANDES ET FONCTIONS
5 6
IMPEDANCE SELECTOR
SET BEFORE POWER ON
AC OUTLETS
L
MAIN A OR B: 4ΩMIN. /SPEAKER
A+B: 8ΩMIN. /SPEAKER
CENTER : 6ΩMIN. /SPEAKER
REAR CENTER : 6ΩMIN. /SPEAKER
:
REAR 6ΩMIN. /SPEAKER
MAIN A OR B: 8ΩMIN. /SPEAKER
A+B: 16ΩMIN. /SPEAKER
:
CENTER 8ΩMIN. /SPEAKER
REAR CENTER :
8ΩMIN. /SPEAKER
REAR : 8ΩMIN. /SPEAKER
REAR
CENTER
(Modèle pour l'Europe)
