Manuel de l'Opérateur
Instructions d'utilisation
Instructions pour le berceau porte-
tubes

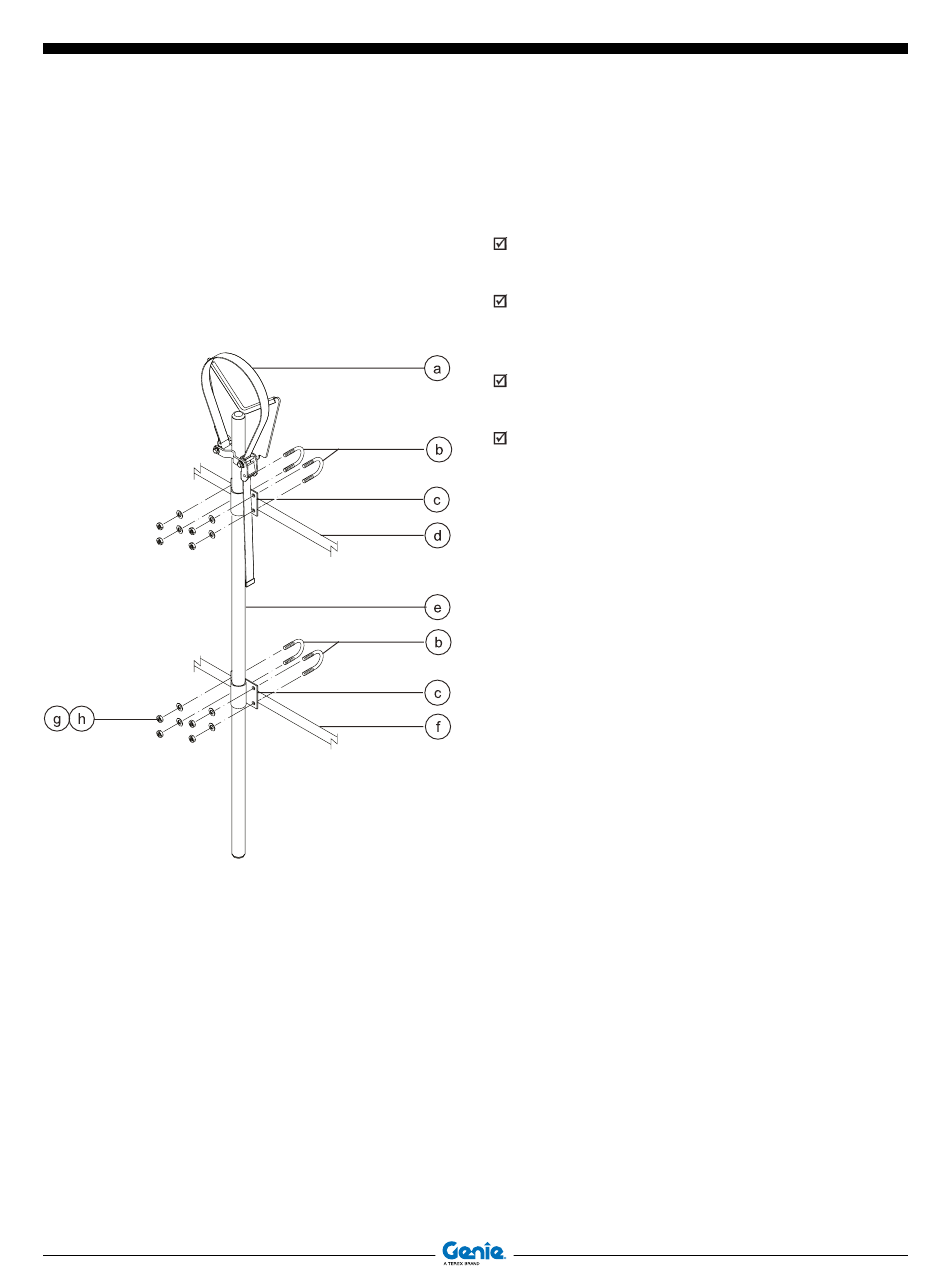

Le groupe berceau porte-tubes est composé de
deux supports positionnés aux extrémités de la
nacelle et fixés aux garde-corps à l'aide d'étriers
filetés en U.
a élingue
b étriers filetés en U
c attelage berceau porte-tubes
d garde-corps supérieur nacelle
e ensemble soudé berceau porte-tubes
f
garde-corps central nacelle
g rondelles plates
h écrous de sécurité avec anneau incorporé en
nylon
56
Observer et respecter les consignes
suivantes:
Les berceaux porte-tubes doivent être installés
sur le côté intérieur de la nacelle.
Les berceaux porte-tubes ne doivent pas
entraver l'accès aux commandes dans la
nacelle ou au portillon d'entrée.
Le fond du tube du berceau porte-tubes doit
reposer sur le plancher de la nacelle.
S'assurer que la nacelle est nivelée avant
d'installer un berceau porte-tubes.
Installation du berceau porte-tubes
1 Installer un berceau de chaque côté de la
nacelle. Se référer à l'image de gauche.
S'assurer que le fond du tube du berceau
porte-tubes repose sur le plancher de la
nacelle.
2 Installer deux étriers filetés en U depuis
l'extérieur du garde-corps de la nacelle à
l'intérieur de l'attelage de chaque berceau.
3 Fixer les deux étriers filetés en U à l'aide de 2
rondelles et de 2 écrous.
Z
-45 FE • Z
-45 DC
®
®
Première édition • Première impression
Code 1294784FRGT
