TM3217, 3247, 3267
Rangée de témoins

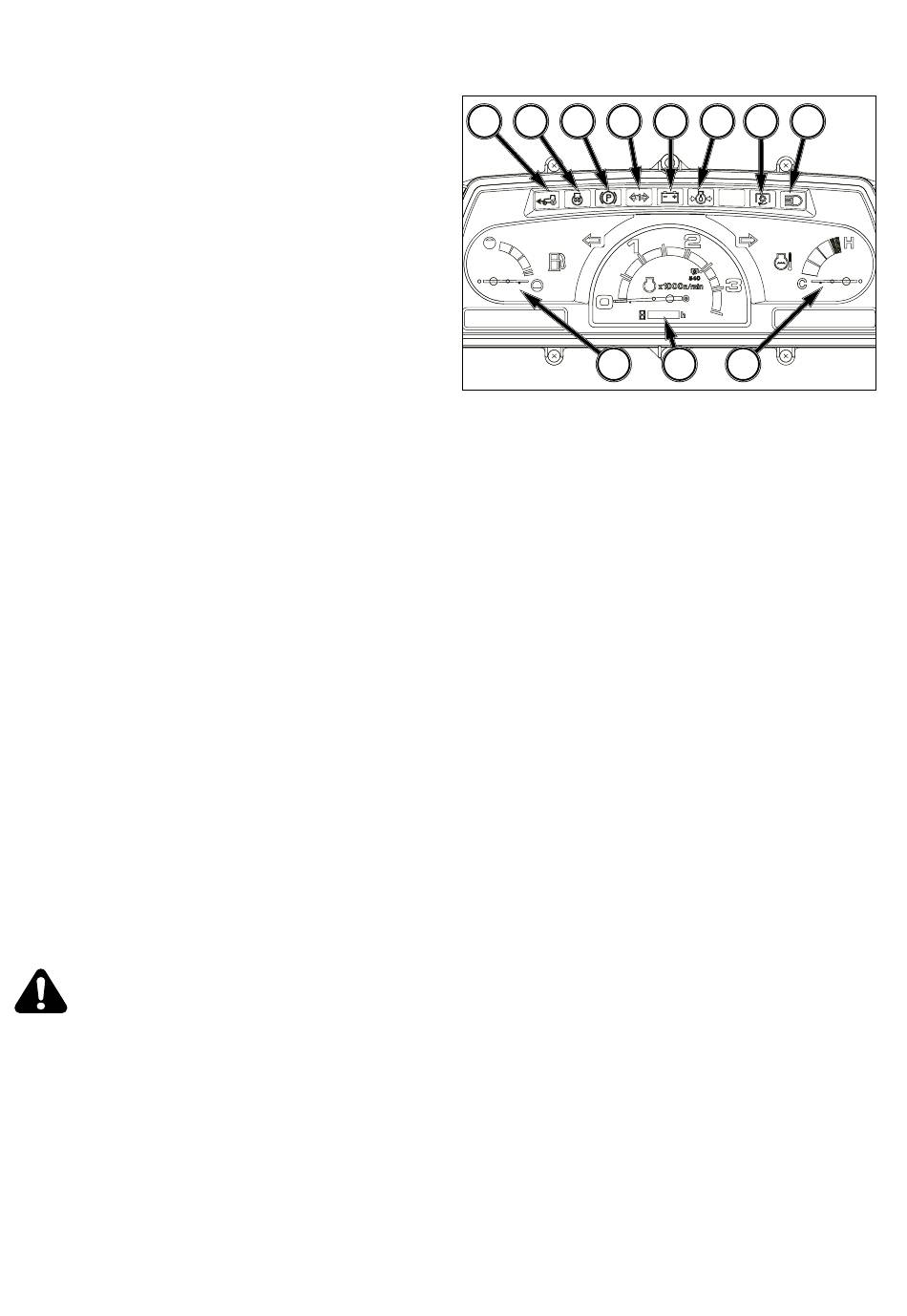

FIG. 38 : La rangée de lampes témoins comprend plusieurs
témoins d'alerte permettant de surveiller certaines fonctions.
Les positions actuellement utilisées (de gauche à droite) sont :
(1) Traction intégrale – S'allume quand le dispositif
« quatre roues motrices » est enclenché.
S'éteint quand le dispositif « Deux roues
motrices » est enclenché.
(2) Préchauffage – S'allume en position de préchauffage.
(3) Stationnement – S'allume quand le frein de sta-
tionnement est mis. S'éteint quand le frein
de stationnement n'est pas mis.
(4) Détresse et Remorque – S'allume quand le feu de
détresse est allumé ou quand un clignotant
est allumé avec une remorque.
(5) Charge de la batterie – S'allume quand le contacteur
à clé est tourné sur « MARCHE » et s'éteint
quand le moteur a démarré, pour indiquer
que la batterie est en train d'être chargée.
(6) Pression huile moteur – S'allume quand la pression
d'huile moteur est trop basse ; coupez im-
médiatement le moteur si ce voyant devait
s'allumer quand le moteur est en marche
et trouvez la cause du problème.
(7) Utilisation de la PDF - S'allume quand l'interrupteur
de la PDF est sur « ON » (MARCHE) (pour
la transmission hydrostatique) ou lorsque le
levier de la PDF passe en position « ON »
(MARCHE) (pour la transmission mécanique).
(8) Feux de route – S'allume quand les phares avant
dans la calandre brûlent comme des feux
de route après avoir mis l'interrupteur des
phares en position « Feux de route ».
(9) Jauge de carburant – La jauge de carburant in-
dique le niveau du carburant diesel dans
le réservoir de carburant quand la clé de
contact se trouve en position MARCHE.
NOTE : Utilisez exclusivement du carburant diesel
propre et nettoyez le pourtour du bouchon pour
éviter l'introduction de saletés ou d'eau dans le
réservoir lorsque vous faites le plein. ÉVITEZ
les pannes de carburant car il faudra purger l'air
du système. Gardez le réservoir de carburant
rempli pour minimiser la condensation.
ATTENTION : Ne faites pas le plein quand le
moteur tourne ou quand il est chaud. Lais-
sez-le refroidir. NE PAS fumer à proximité
du réservoir de carburant et nettoyer tout
carburant renversé ou rependu.
(10) Jauge température d'eau – Indique la température
de l'eau dans le radiateur quand la clé de
contact est sur MARCHE.
NOTE : La jauge n'est pas en mesure d'indiquer le niveau
de carburant avec précision lorsque le tracteur se
trouve sur une pente. Un certain temps est néces-
saire pour que la jauge puisse à nouveau être en
mesure d'indiquer le niveau de manière précise
après avoir remis le tracteur en position horizontale.
1
2
3
28
4
5
6
7
9
11
10
FIG. 38
8
