5
INSTALLATION ÉLECTRIQUE
100
N O T I C E D ' I N S T R U C T I O N | Système de commande de sécurité modulaire Flexi Soft
Câbles de raccordement du capteur
Le blindage du module d'entrée analogique FX3-ANA0 n'est pas raccordé. Pour raccor‐
der les capteurs, si un blindage est nécessaire pour des raisons de compatibilité
électromagnétique par exemple, il doit être relié à une borne de mise à la terre placée
dans l'armoire électrique, à proximité du module principal Flexi Soft.
REMARQUE
Les capteurs raccordés ne sont pas alimentés par le module FX3-ANA0. Ils ont besoin
d'un bloc d'alimentation externe.
Exemples de raccordement

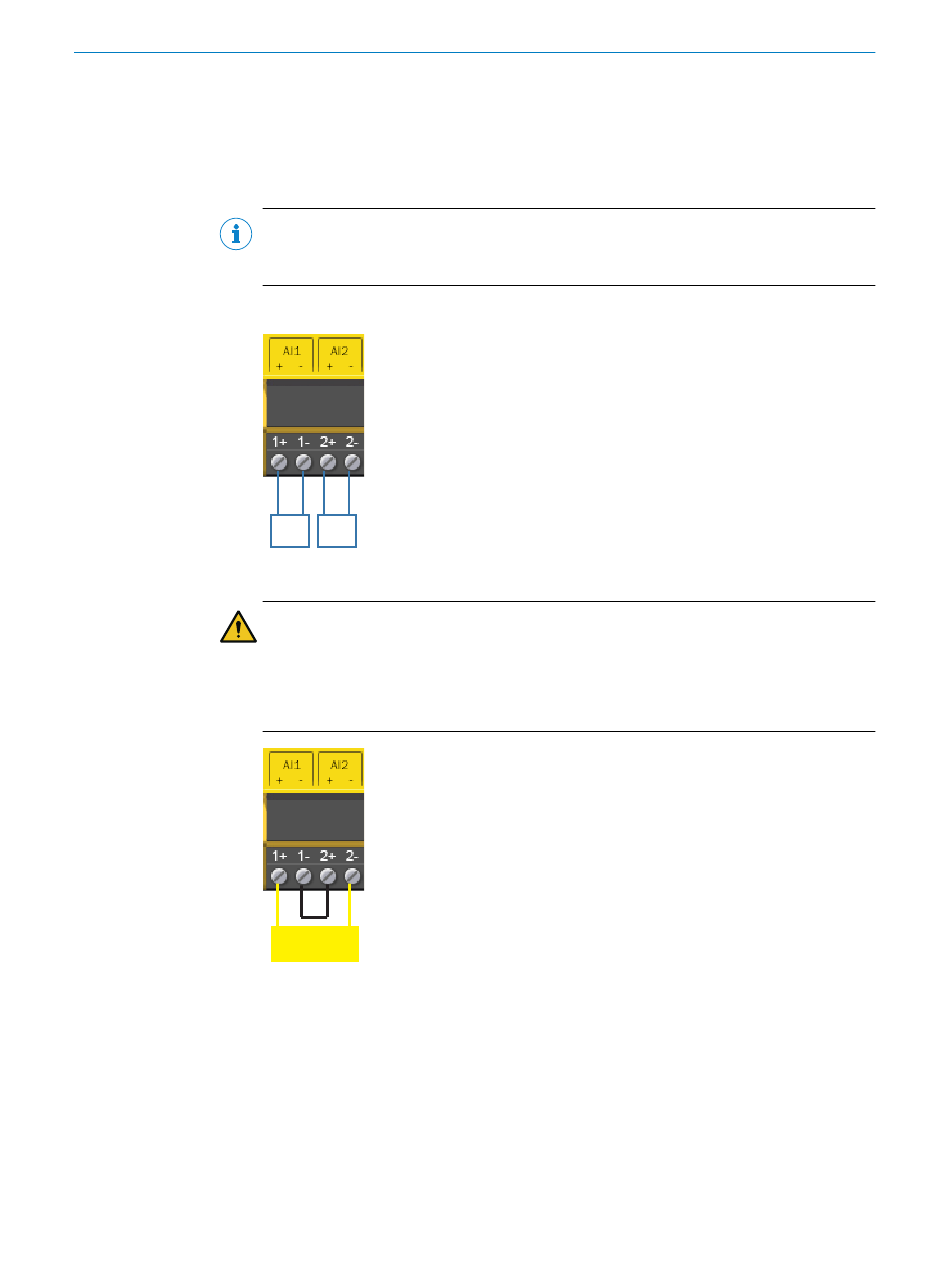

Illustration 53 : Raccordement de codeurs de signaux analogiques mono canal non sécurisés
AVERTISSEMENT
Inefficacité du dispositif de protection due à une connexion incorrecte
Le niveau de sûreté visé peut ne pas être atteint en cas de non-respect.
Installer un pontage entre les raccordements AI1– et AI2+ en cas d'utilisation
b
d'un codeur de signaux analogiques mono canal,
Illustration 54 : Raccordement d'un codeur de signaux analogiques mono canal sécurisé
voir illustration
54.
8012335/19TQ/2020-12-08 | SICK
Sujet à modification sans préavis
