5. Installez l'écrou (A).
6. Fixez la clé de l'écrou de pivot Safecut (B)
à 90 degrés (D) de la clé dynamométrique (A).
IMPORTANT:
Si cela n'est pas fait, le bon serrage de couple ne sera
appliqué à l'écrou.
PAS
7. Localisez la clé de l'écrou de pivot Safecut (A) sur
l'écrou du pivot (C) et serrez à un couple de 300 Nm
(221 pi lb).
8. Remettez la clé de l'écrou de pivot Safecut sur la
plaque du blindage du côté gauche.
9. Examinez le filetage des deux boulons M10 (A) et
remplacez-les s'ils sont endommagés.
10. Installez les deux boulons M10 (A) et les rondelles.
Serrez au couple de 55 Nm (40 lbf-pi).
214591
MAINTENANCE ET ENTRETIEN

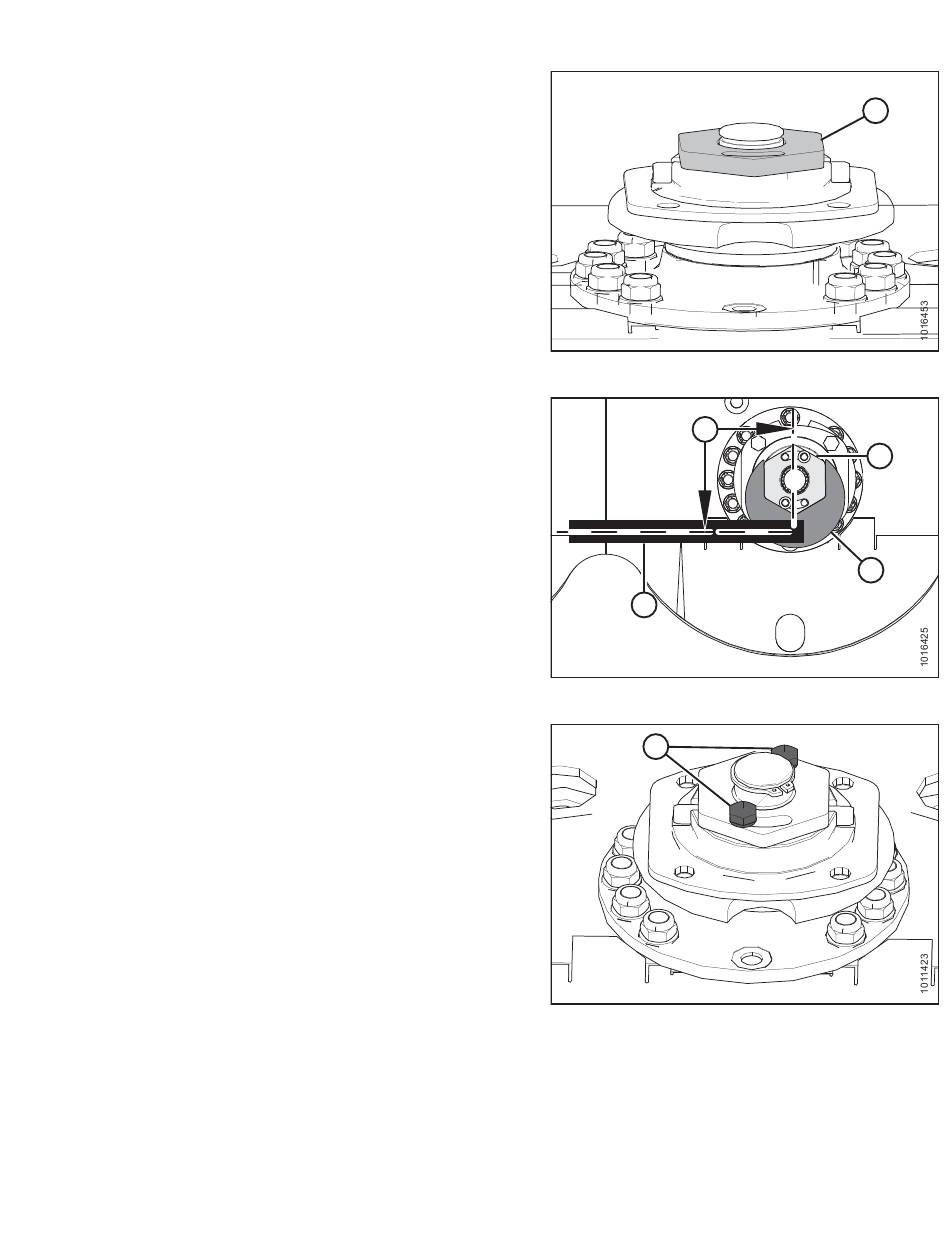

Figure 4.165: Pivot de la barre de coupe
Figure 4.166: Écrou de pivot
Figure 4.167: Pivot de la barre de coupe
221
D
A
A
A
C
B
Révision B
