IMPORTANT:
•
Les pivots qui tournent dans le sens horaire ont un
filetage à droite et le dessus lisse (A) sur l'arbre de
transmission du pivot.
•
Les pivots qui tournent dans le sens antihoraire ont un
filetage à gauche et des rainures usinées sur l'arbre de
transmission (B) et l'écrou (C) du pivot.
•
Si la position du pivot dans la barre de coupe a changé,
le sens de rotation de ce pivot
(c'est-à-dire qu'un pivot dans le sens horaire doit
maintenir sa rotation dans le sens horaire).
•
Ne pas respecter ce schéma de rotation peut
endommager le pivot et/ou les composants de la barre
de coupe.
214591
MAINTENANCE ET ENTRETIEN
rester le même
DOIT
165
C
A

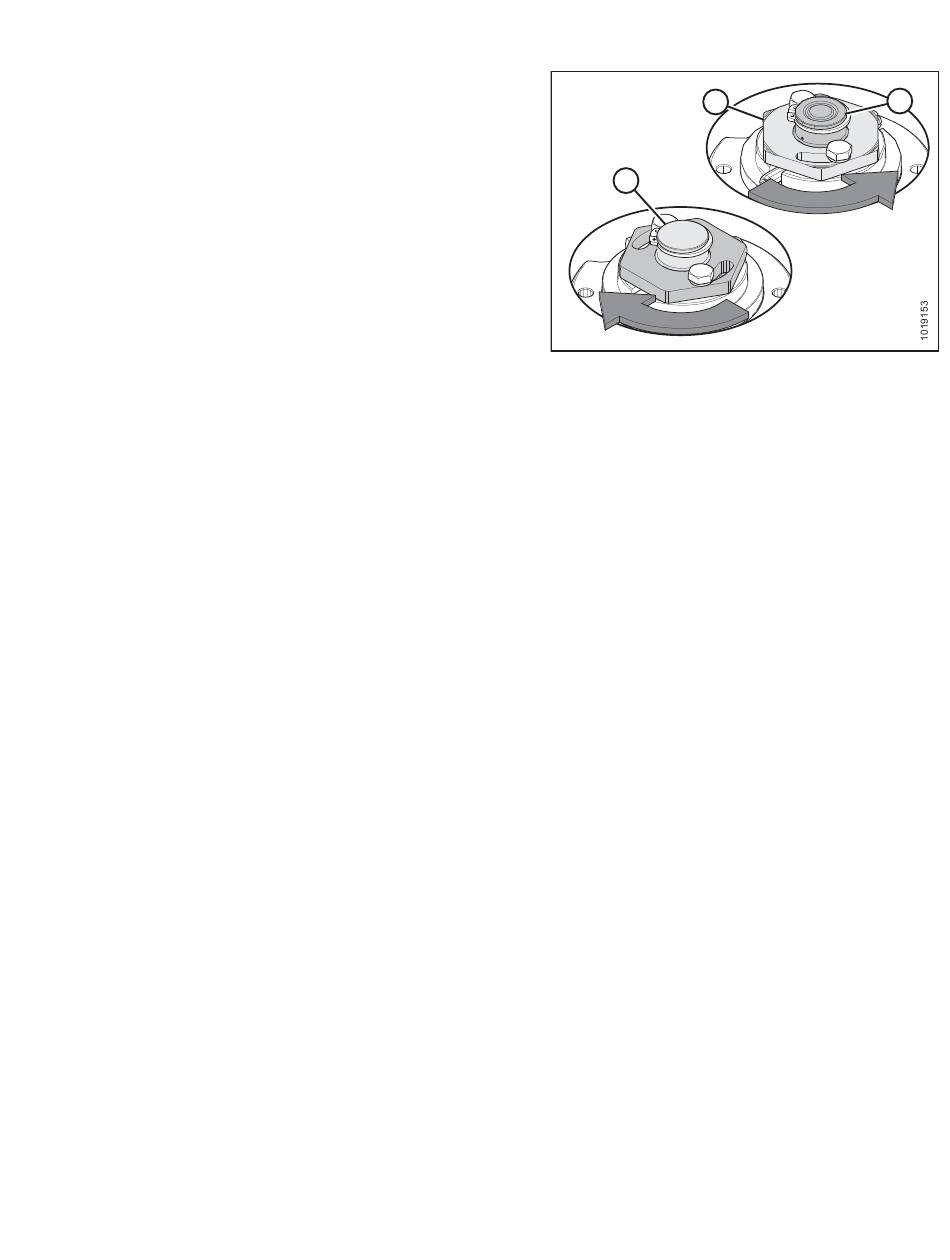

Figure 4.51: Pivots de la barre de coupe
B
