11. Placez une goupille (ou équivalent) dans le trou avant
de la jupe pare-pierres (D) pour empêcher le disque de
tourner pendant le serrage des boulons.
IMPORTANT:
Les lames ont une rotation spécifique. Il est nécessaire
d'intervertir le disque complet lors de l'inversion des
pivots.
12. Positionnez le disque (A) sur le pivot en vous assurant
qu'il est positionné à un angle de 90 degrés par rapport
aux disques adjacents.
NOTE:
Tournez le disque (A) à la main pour vérifier que les
disques de coupe ne se touchent pas ni ne touchent les
disques adjacents.
13. Installez le chapeau de disque (B) de la barre de coupe
et fixez l'ensemble avec quatre boulons M12 et des
rondelles (C). Serrez le boulon à un couple de 85 Nm
(63 pi lb).
AVERTISSEMENT
Vérifiez que la barre de coupe est totalement libre d'objets étrangers. Des objets étrangers peuvent être
violemment éjectés au démarrage de la machine, provoquant des blessures ou des dégâts matériels
graves.
14. Retirez la goupille (ou équivalent) du trou avant de la
jupe pare-pierres.
15. Fermez les portes de la barre de coupe. Consultez
3.3.3 Fermeture des portes de la barre de coupe, page
42.
214591
MAINTENANCE ET ENTRETIEN

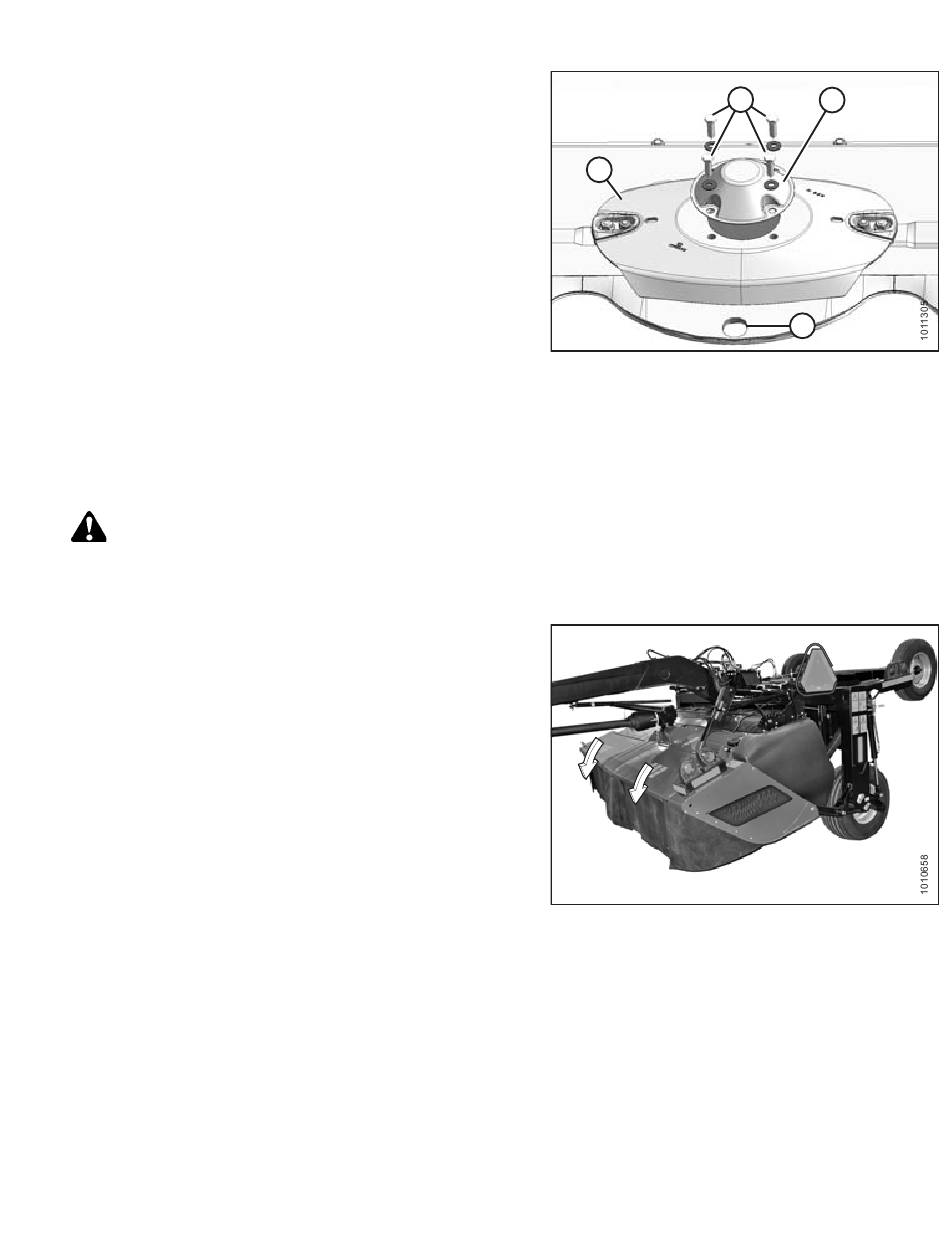

Figure 4.67: Disque de la barre de coupe et
chapeau
Figure 4.68: MD Nº 194466
173
C
A
B
D
