3.17 Conditionnement : à doigts
Le conditionneur à doigts est le plus couramment utilisé pour récolter les cultures de graminées. Le rotor à doigts
déplace la récolte à travers le déflecteur de conditionnement qui enlève la couche cireuse des plantes.
Le degré de conditionnement de la récolte lorsqu'elle passe à travers le conditionneur est régulé par le
dégagement entre les doigts et le déflecteur d'intensité interne, ainsi que par la vitesse de rotation des doigts
(consultez Modification de la vitesse du rotor à doigts, page
3.17.1 Déflecteur d'intensité interne
L'intensité du conditionnement est contrôlée en réglant
le dégagement (X) entre le rotor et le déflecteur.
Il y a sept réglages de dégagement de 8 à 71 mm
(5/16 à 2-3/4 po).
Le déflecteur se trouve devant et au-dessus du rotor à
doigts. Réglez le dégagement en fonction du volume de la
récolte et du niveau de conditionnement souhaité :
•
Utilisez le réglage de dégagement le plus élevé pour un
conditionnement plus léger des récoltes épaisses.
•
Utilisez le réglage de dégagement le plus faible pour un
conditionnement maximal des récoltes moyennes
Réglage du dégagement du déflecteur d'intensité interne
DANGER
Pour éviter des blessures ou même la mort du fait d'un démarrage inattendu de la machine, il faut toujours
arrêter le moteur et retirer la clé de contact avant de quitter le poste de conduite pour quelque raison que
ce soit.
1. Tirez le levier de réglage (A) du déflecteur d'intensité
interne vers l'extérieur pour libérer l'onglet de la plaque
de réglage (B).
2. Déplacez le levier (A) vers l'avant pour abaisser le
déflecteur et réduire le dégagement.
3. Déplacez le levier (A) vers l'arrière pour lever le
déflecteur et augmenter le dégagement.
4. Relâchez le levier de réglage (A) du déflecteur
d'intensité interne afin que l'onglet s'engage dans le
trou de la plaque de réglage (B).
214591
OPÉRATION
114).

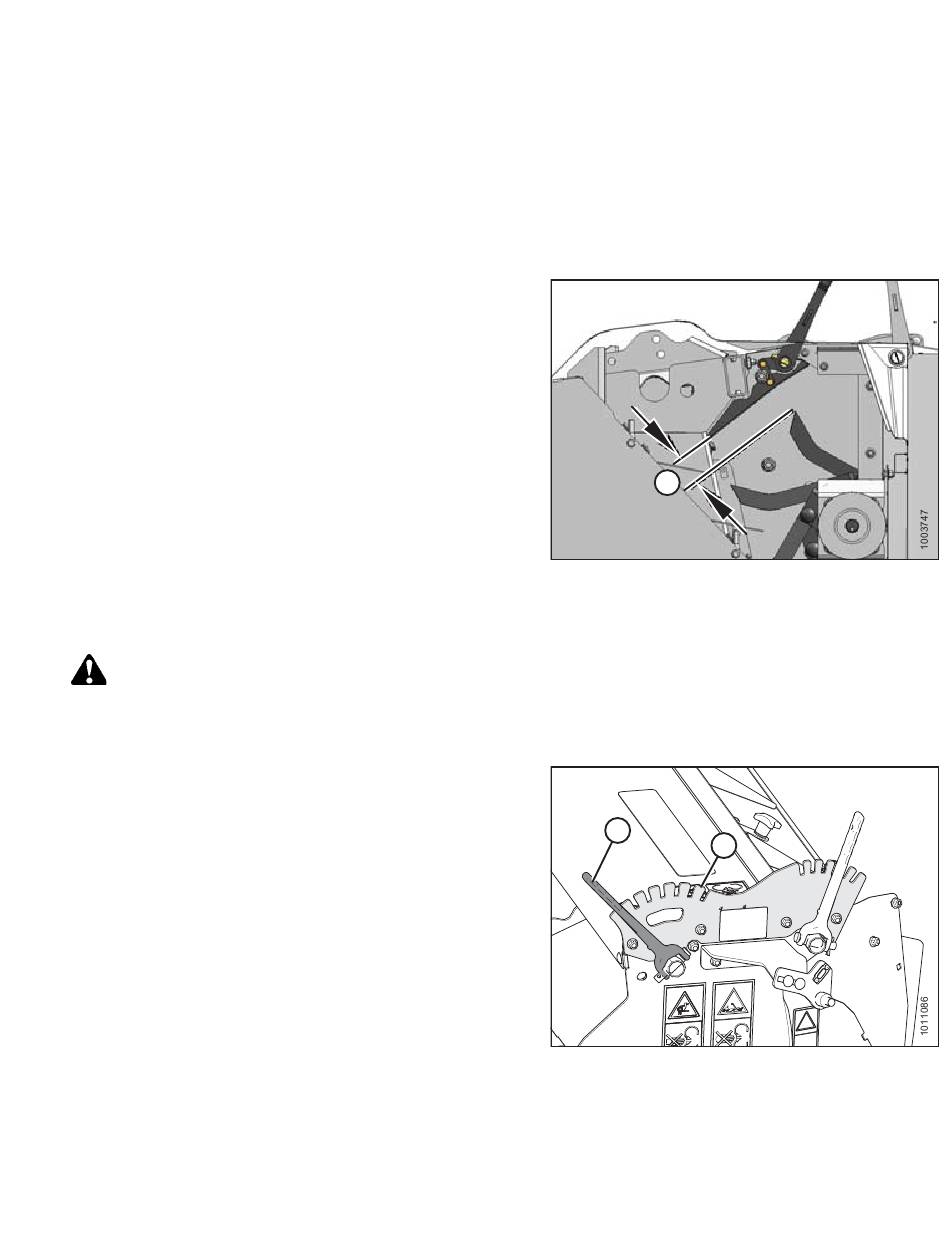

Figure 3.124: Déflecteur d'intensité interne
