BÜCHI Labortechnik AG
5.1.4
5.2
Manuel d'utilisation Interface I-300

Montage de l'interface sur un support mural (accessoire en option)

1
2
S T
O P

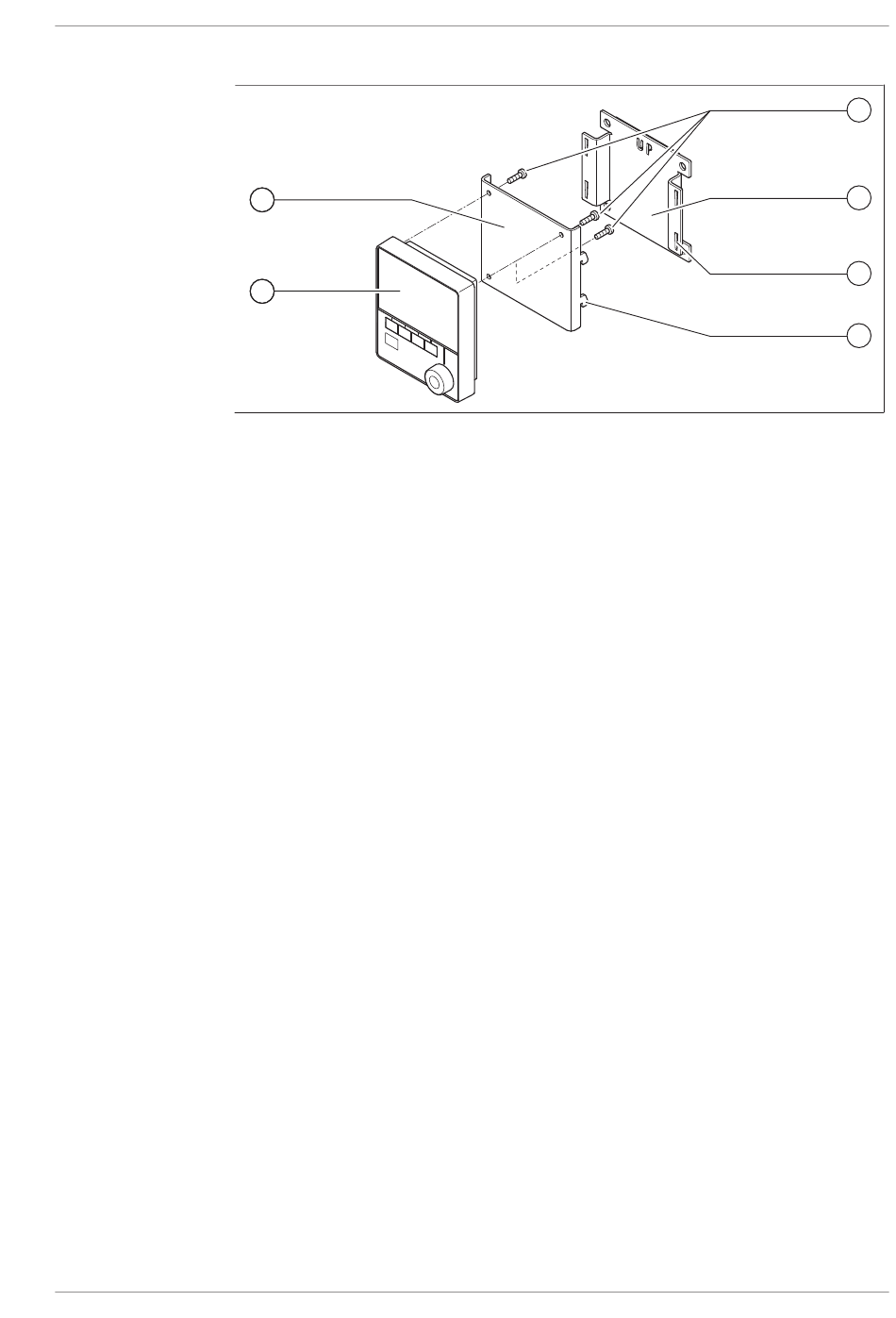

Fig. 12: Support mural en deux parties pour l'interface
1 Panneau avant du support mural
2 Interface
3 Vis de fixation pour l'interface
L'Interface I-300 peut également être apposée directement sur un mur crépi ou carre-
lé, ou encore sur une hotte d'extraction de laboratoire, par le biais d'un support mural.
u Positionnez sur le mur le panneau arrière (4) du support mural en deux parties. At-
tention : l'indication estampée "UP" doit être en haut.
u Option 1 : retirez le film de protection de la face arrière du panneau et appuyez le
panneau avec le film autocollant à l'endroit voulu sur le mur/le verre.
Option 2 : aux endroits où se trouvent les orifices sur le panneau arrière, percez
u
quatre trous au mur et fixez le panneau au mur à l'aide de vis.
Installez l'interface (2) sur la surface extérieure du panneau avant (1) et fixez-la à
u
l'aide de trois vis (3).
Placez le panneau avant avec l'interface sur le panneau arrière. Ce faisant, les
u
crochets (6) sur le panneau avant doivent s'accrocher dans les fentes oblongues
(5) sur le panneau arrière puis être abaissés.

Connexion de l'interface

Pour une utilisation optimale de l'Interface I-300 / I-300 Pro, il est recommandé de
l'utiliser conjointement avec les appareils suivants :
4 Panneau arrière du support mural
5 Fente oblongue sur le panneau ar-
rière
6 Crochets sur le panneau avant
Mise en service | 5
3
4
5
6
29/78
