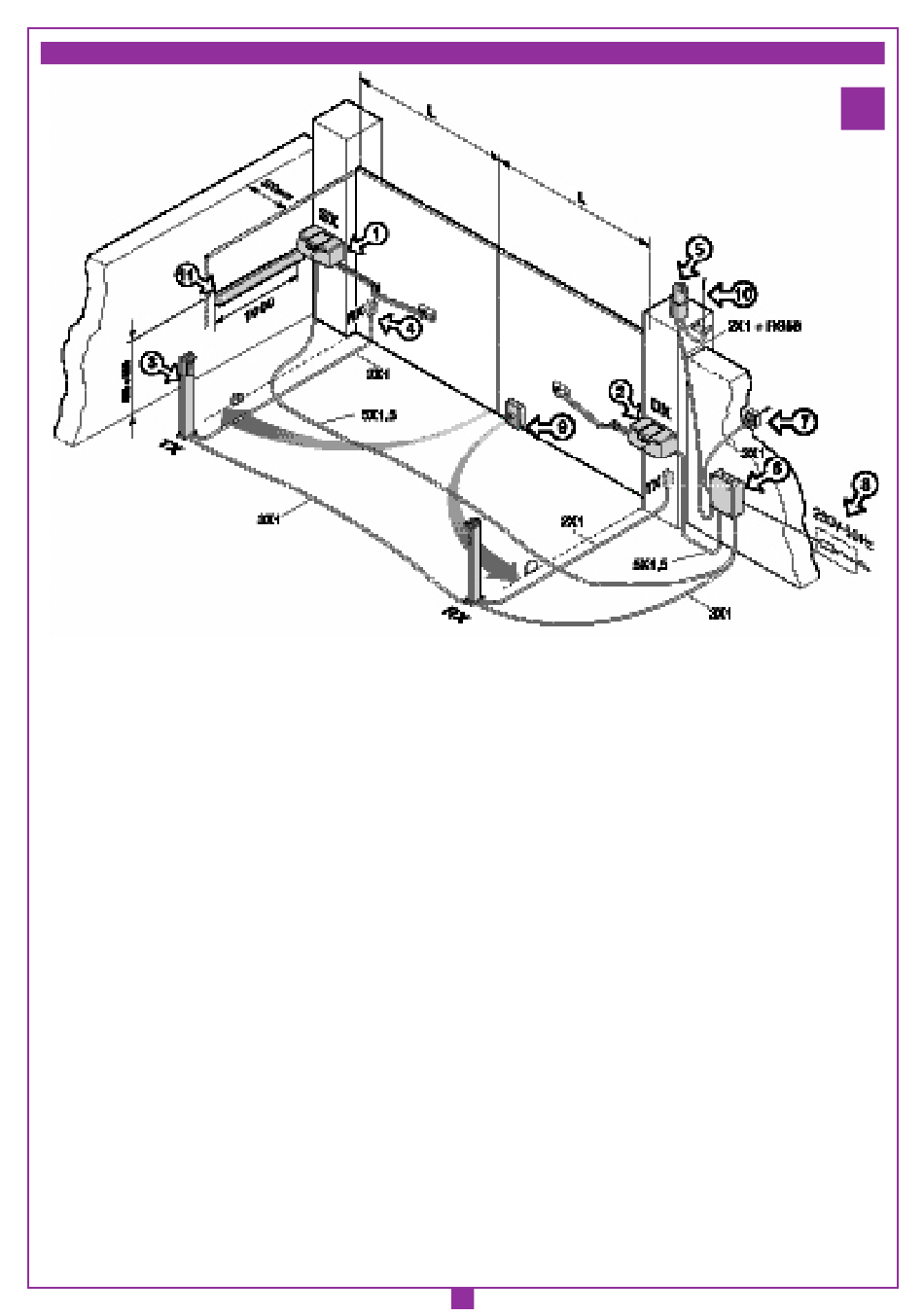

IMPIANTO TIPO - INSTALLATION ExAMPLE - ExEMPLE D'INSTALLATION - ANLAGENART -INSTALATIE vOORBEELD
LEGENDA
1
Motoriduttore (Sx)
2
Motoriduttore (Dx)
3
Fotocellula interna
4
Fotocellula esterna
5
Lampeggiatore
6
Centralina elettronica
7
Selettore a chiave
8
Interruttore onnipolare con apertura contatti min. 3mm
9
Elettroserratura
10 Antenna esterna (Cavo coassiale RG58 Impedenza 50Ω)
11 Costa sensibile antischiacciamento
LEGEND
1
Geared motor (Sx left)
2
Geared motor (Dx right)
3
Internal photocells
4
External photocells
5
Warning lights
6
Electronic programmer
7
Mechanical selector switch
8
All pole circuit breaker with a minimum of 3 mm
between the contacts
9
Electric locking device
10 External antenna (RG58 coaxial cable - impedence 50Ω)
11 Anticrush safety buffer
NOMENCLATURE
1
Motoréducteur (Sx gauche)
2
Motoréducteur (Dx droit)
3
Cellule photoélectrique intérieure
4
Cellule photoélectrique extérieure
5
Clignoteur
6
Armoire électronique
7
Sélecteur à clé
8
Interrupteur omnipolaire avec ouverture des contacts
d'au moins 3 mm.
9
Serrure électrique
10 Antenne externe (Câble coaxial RG58 - Impédance 50Ω)
11 Bord de sécurité anti-coincement
ZEICHENERkLäRUNG
1
Getriebemotor (Sx links)
2
Getriebemotor (Dx rechts)
3
Interne Lichtschranke
4
Externe Lichtschranke
5
Blinklicht
6
Elektronische Steuereinheit
7
Schlüsselschalter
8
allpoliger Schalter mit kontaktenabstand von
mindestens 3mm
9
Elektroschloß
10 Aussenantennentenne (koaxialkabel RG58 Impedanz 50Ω)
11 Sicherheitsleiste zum Schutz vor Quetschungen
LEGENDE
1
Motorreductor (Sx links)
2
Motorreductor (Dx rechts)
3
Fotocel intern
4
Fotocel extern
Signalisatielamp
5
Besturingskast
6
Sleutelcontact
7
Differentieel schakelaar
8
Optioneel elektrisch slot
9
10 Antenne (coax RG58-50Ω kabel gebruiken)
11 Veiligheidstootband
