Les distances minimales, signalées ci-dessus, garantissent la fonctionnalité du refroidisseur dans la plupart des
applications. Toutefois, certaines situations requièrent plusieurs installations de refroidisseurs : dans ce cas, veuillez
respecter les consignes suivantes :

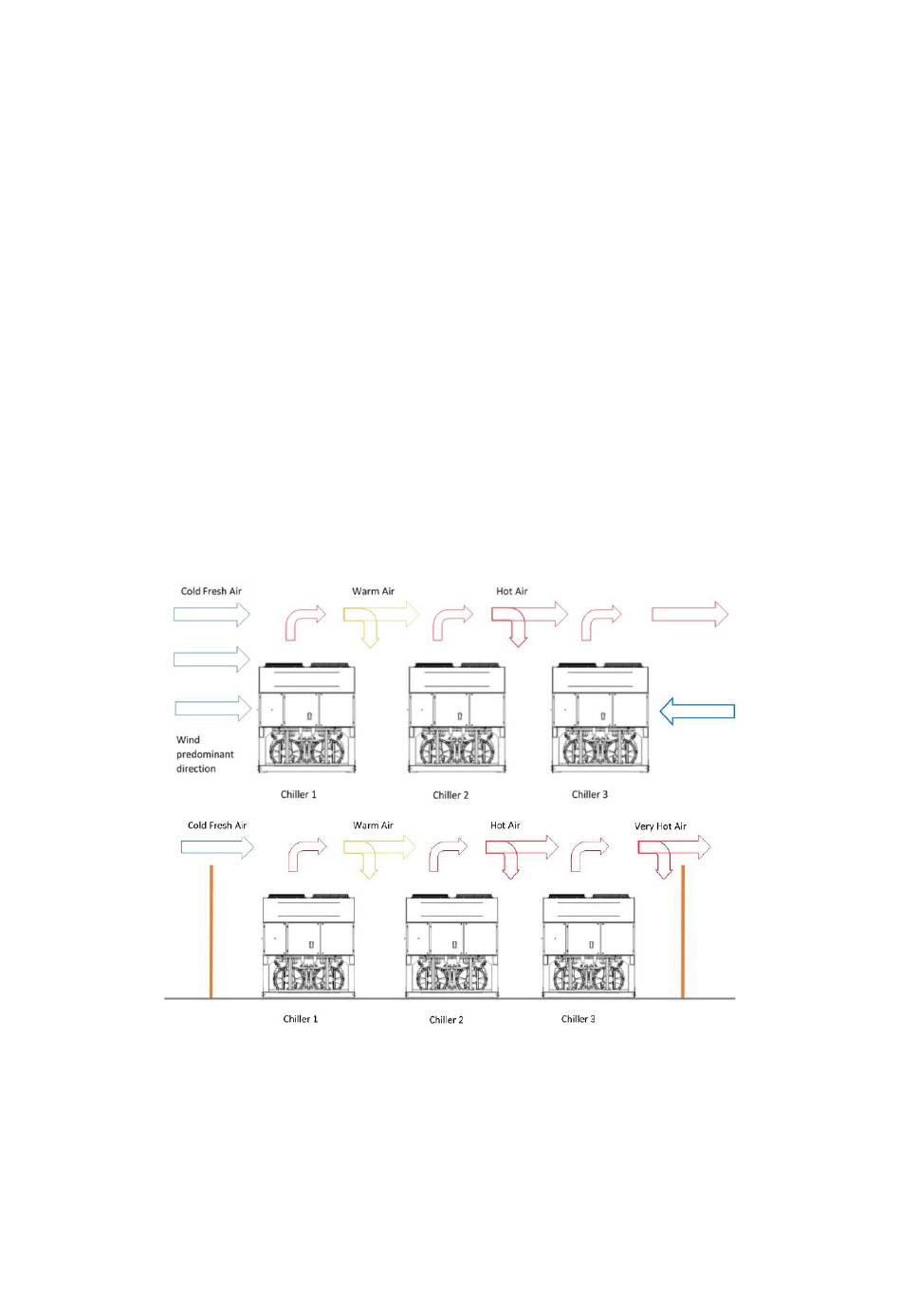

Refroidisseurs multiples installés côte à côte en champ libre avec vent dominant.
En partant de l'installation dans des zones avec du vent dominant d'une direction spécifique (comme représenté dans la
figure 7) :
•
Refroidisseur n° 1 : fonctionne normalement sans sur-température ambiante
•
Refroidisseur n° 2 : fonctionne à air ambiant réchauffé. Le premier circuit (à partir de gauche) fonctionne avec
l'air recirculant depuis le refroidisseur n° 1 et le deuxième circuit avec l'air recirculant depuis le refroidisseur n° 1
et depuis lui-même.
•
Refroidisseur n °3 : le circuit à gauche fonctionne à à température supérieure à celle ambiante en raison de la
recirculation de l'air depuis les deux autres refroidisseurs, le circuit à droite fonctionne normalement.
Afin d'éviter la recirculation d'air chaud due aux vents dominants, il faut préférer une installation dans laquelle tous les
refroidisseurs sont alignés avec le vent dominant (voir figure ci-dessous) :
Refroidisseurs multiples installés côte à côte dans une enceinte.
Dans les cas d'enceintes à murs de la même hauteur ou plus hautes que les refroidisseurs, ce type d'installation est
déconseillé. En raison de la recirculation plus importante, les refroidisseurs 2 et 3 fonctionnent à une température
considérablement plus élevée. Dans ce cas, il est nécessaire de prendre des précautions particulières en fonction de
l'installation spécifique (par ex. parois à fentes d'aération, installation de l'unité sur un socle pour augmenter sa hauteur ,
conduits sur la décharge des ventilateurs, ventilateurs surélevés etc.).
Le risque présent dans les cas cités ci-dessus est encore plus élevé lorsque les conditions d'exploitation se rapprochent
des limites de l'enveloppe de fonctionnement de l'unité.
REMARQUE : Si vous choisissez d'ignorer les recommandations ci-dessus, Daikin ne saurait être considéré comme
responsable de dysfonctionnements dus à la recirculation d'air chaud ou d'un débit d'air insuffisant résultant d'une
installation incorrecte.
D–EIMAC01603–18_03FR - 16/29
Figure 6 – Installation de refroidisseurs multiples
