Pour l'installation au sol, il convient de prévoir une forte base solide, d'une épaisseur minimum de 250 mm et d'une largeur
supérieure à celle de l'unité. Cette base doit être en mesure de supporter le poids de l'unité.
L'unité doit être installée au-dessus des supports antivibrations (AVM) aussi bien pour les types à caoutchouc que ceux à
ressorts. Le cadre de l'unité doit être parfaitement nivelé au-dessus des supports antivibrations.

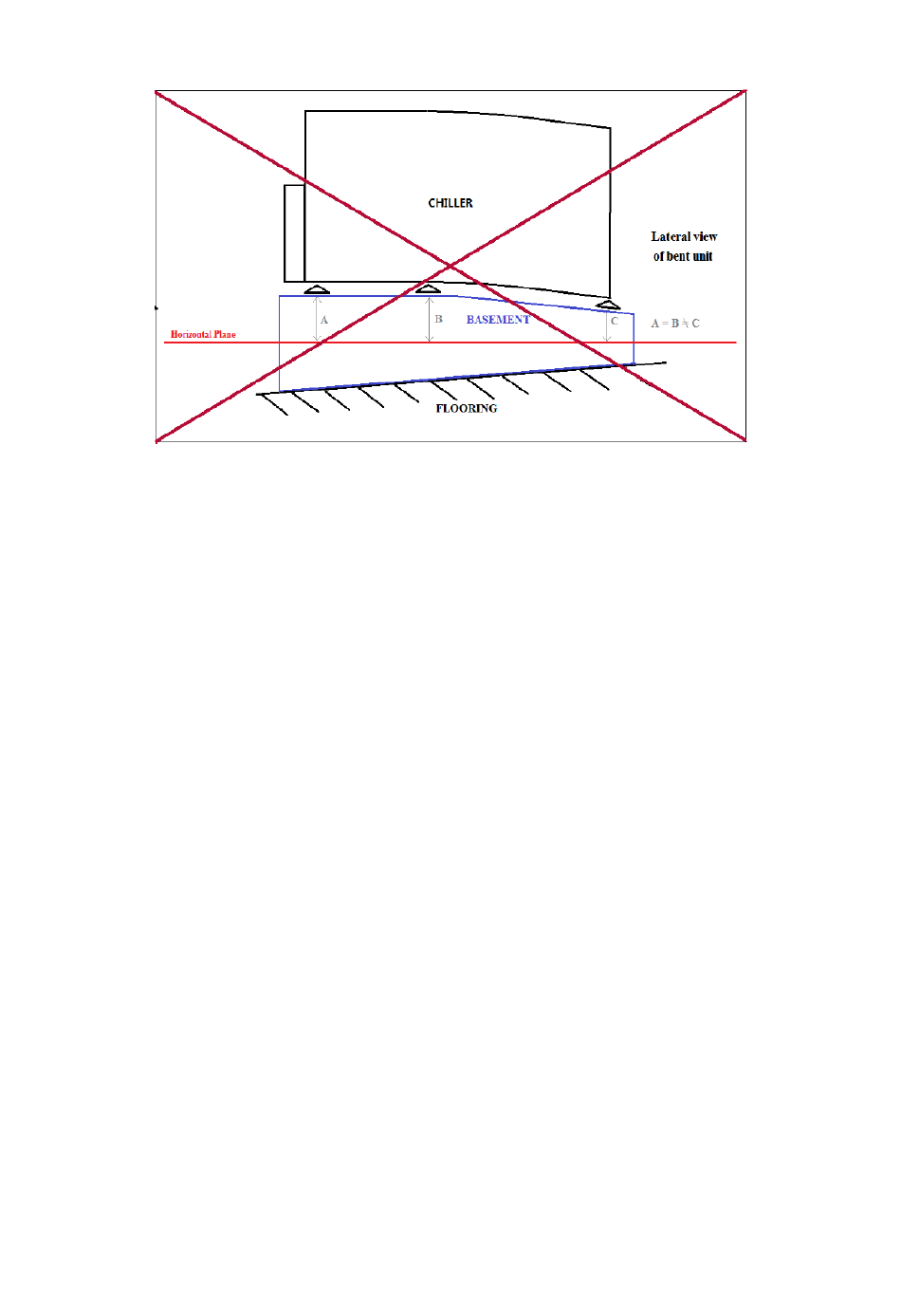

Veuillez ne jamais effectuer d'installation comme montrée dans la figure ci -dessus. Si les supports antivibrations ne
peuvent pas être ajustés, la planéité du cadre de l'unité doit être assurée en utilisant comme espaceurs des pla ques
métalliques.
Avant la mise en service de l'unité, veuillez vérifier sa planéité à l'aide d'un dispositif de nivellement à laser ou d'appar eils
similaires. La planéité ne doit pas dépasser 5 mm pour les unités d'une longueur jusqu'à 7 m et 10 mm pour les unités
plus longues.
Si l'unité est installée dans des lieux facilement accessibles pour les personnes ou les animaux, il est conseillé d'installe r
des grilles de protection pour les sections du condenseur et du compresseur.
Pour garantir les meilleures performances sur le lieu d'installation, suivre les précautions et instructions suivantes :
−
Éviter la recirculation du flux d'air.
−
S'assurer de l'absence d'obstacles empêchant le flux correct de l'air.
−
S'assurer que les fondations prévues sont résistantes et solides afin de réduire le bruit et les vibrations.
−
Éviter d'installer l'unité dans des environnements particulièrement poussiéreux, afin de réduire la saleté des serpentins
du condenseur.
−
L'eau présente dans le système doit être particulièrement propre et toutes les traces d'huile et de rouille doivent être
éliminées. Un filtre mécanique de l'eau doit être installé sur le tuyau d'entrée de l'unité.
4.5
Encombrement minimal
Il est fondamental de respecter les distances minimales autour de toutes les unités afin de garantir une ventilation optimale
des bobines du condenseur.
Lors du choix de l'emplacement de l'unité et pour garantir un flux de l'air approprié, prendre en compte les facteurs
suivants :
−
éviter la recirculation d'air chaud,
−
éviter une alimentation d'air insuffisante vers le condenseur refroidi par air.
Ces deux conditions peuvent causer une augmentation de la pression de condensation qui implique une diminution du
rendement énergétique et de la capacité réfrigérante.
Chaque côté de l'unité doit être accessible pour l'exécution des opérations d'entretien après l'installation. La figure 6 montre
l'espace minimal requis.
L'évacuation verticale de l'air ne doit pas être obstruée.
Si l'unité est entourée de murs ou d'obstacles de la même hauteur qu'elle, elle doit être installée à une distance minimale
de 3 000 mm.
Si les deux refroidisseurs sont installés en champ libre, la distance minimale conseillée entre les deux dispositifs est de
3 600 mm ; pour deux refroidisseurs sur une rangée, la distance minimale conseillée est de 1 500 mm. Veuillez consulter
les images ci-dessous pour des exemples d'installations recommandées.
Si l'unité est installée sans respecter les distances minimales conseillées par rapport aux murs et aux obstacles verticaux,
il peut se produire une combinaison de recirculation d'air chaud et/ou une alimentation insuffisante du condenseur refroidi
par air, susceptible d'engendrer une réduction de la capacité et du rendement.
Dans tous les cas, le microcompresseur permettra à l'unité de s'adapter aux nouvelles opérations de fonctionnement en
fournissant la capacité disponible maximale dans des conditions déterminées, même si la distance latérale est inférieure
D–EIMAC01603–18_03FR - 14/29
Figure 4– Mise à niveau de l'unité
