ECOWATER
SYSTEMS
COMMANDE AUXILLIAIRE
Le dispositif de contrôle électronique a une sortie auxilliaire qui
peut commander des dispositifs externes dans un système de
traitement d'eau. Elle utilise une tension 24V CA et 800 mA
maximum. Les bornes de la sortie auxiliaire sont situées sur le
tableau du dispositif de contrôle électronique (Se reporter au
schéma page 17).
Pour plus de détails sur l'utilisation des équipements à
commande auxiliaire dans les systèmes de traitement
d'eau, nous vous recommandons de consulter le « Manuel
des problèmes » de EcoWater Systems.
Pour sélectionner un mode de commande auxiliaire :
1. Depuis n'importe quel écran d'état séquentiel, appuyez
sur SELECT (O) pour afficher le Menu principal.
2. Appuyez sur DESCENDRE (▼) pour parcourir les options du
menu jusqu'à ce que l'option Réglages avancés soit
sélectionnée.
3. Appuyez sur SELECT (O) pour afficher le menu
Réglages avancés.
4. Appuyez sur DESCENDRE (▼) pour parcourir les options du
menu jusqu'à ce que l'option Fonctions spéciales soit
sélectionnée.
5. Appuyez sur SELECT (O) pour afficher le menu Fonctions
spéciales (Figure 73).
6. Appuyez sur DESCENDRE (▼) pour parcourir les options du
menu jusqu'à ce que l'option Commande auxiliaire soit
sélectionnée.
7. Appuyez sur SELECT (O) pour afficher le menu Commande
auxiliaire (Figure 74).
8. Si un point noir figure déjà en face de l'option souhaitée
(Figure 74), passez à l'étape 9. Sinon, appuyez sur
DESCENDRE (▼) ou MONTER ( ) pour parcourir jusqu'à
l'option souhaitée, puis appuyez sur SELECT (O) pour valider
votre choix.
• Par défaut, la fonction est désactivée (Off).
• Du Chlore peut être utilisé pour entraîner un dispositif
produisant du chlore puisque de la saumure passe au travers,
destiné à assainir la résine lors des régénérations.
• La Dérivation By-pass allume le courant 24V CA pendant
les phases de saumure, de lavage à contre-courant et de
rinçage rapide du cycle (lorsque la vanne de l'adoucisseur est
en dérivation et que de l'eau calcaire est fournie à la maison).
• Un réactif peut être utilisé pour faire tourner une pompe
d'alimentation de réactif. Si vous choisissez cette option, le
volume et la minuterie d'alimentation du réactif doivent être
réglés tel que décrit ci-contre).
• La consommation d'eau allume le courant 24V CA lorsque
la turbine de l'adoucisseur indique un débit d'eau. Cette
fonction peut être utilisée pour entraîner une pompe à air
pour l'oxydation de fer ou de soufre.
•
9.Appuyez sur SELECT (O). L'affichage reviendra au menu
Fonctions spéciales (Figure 73).

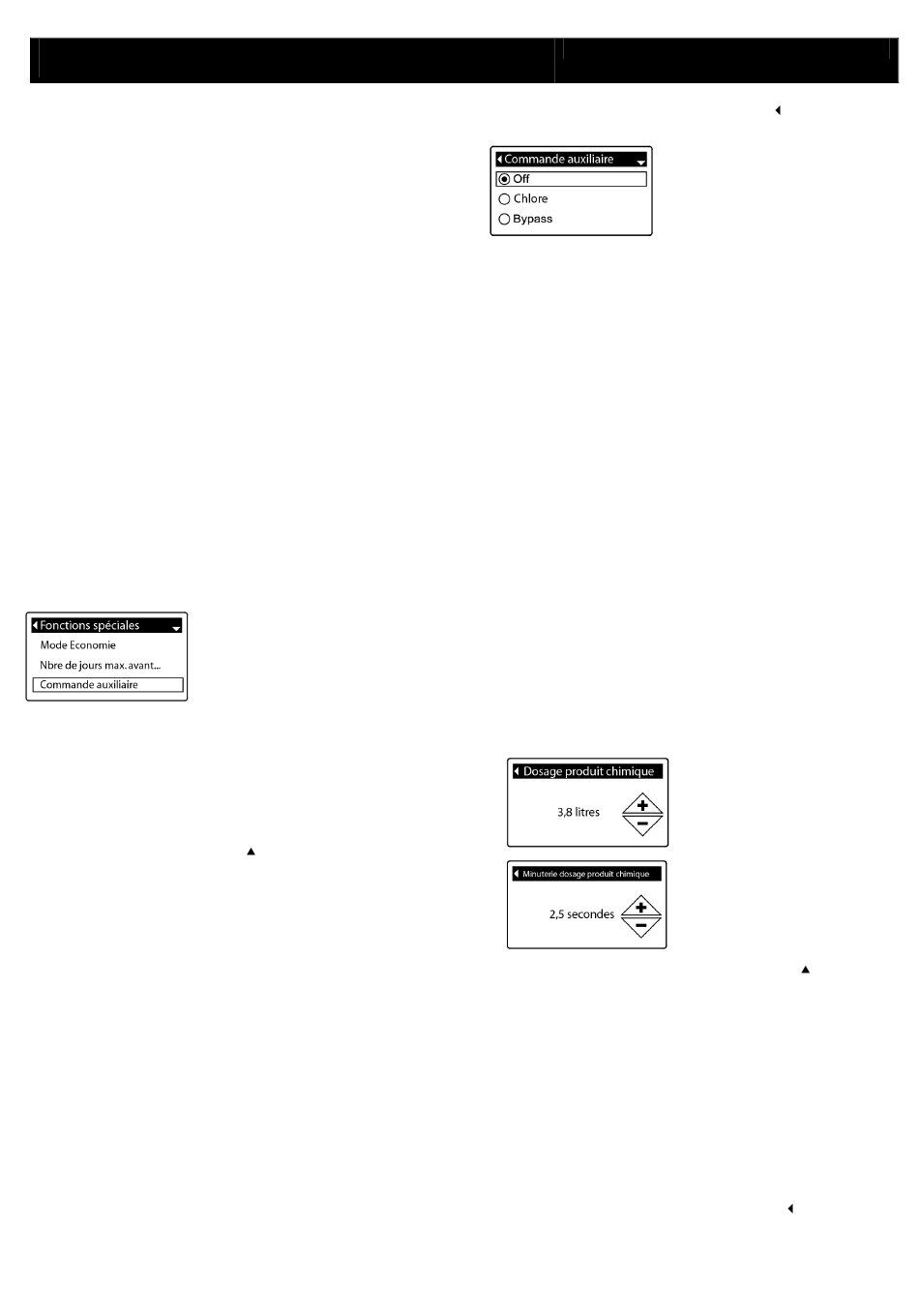

FIG.73
10. Appuyez trois fois sur le bouton GAUCHE ( ) pour revenir
aux écrans d'état séquentiels.
DOSAGE PRODUIT CHIMIQUE
Si le mode de commande auxiliaire a été réglé sur Dosage
produit chimique , tel que décrit à la section précédente, deux
lignes supplémentaires (Dosage produit chimique et Minuterie
Dosage produit chimique) apparaîtront dans le menu Fonctions
spéciales.
Pour régler ces valeurs :
1. Depuis n'importe quel écran d'état séquentiel, appuyez sur
SELECT (O) pour afficher le Menu principal.
2. Appuyez sur DESCENDRE (▼) pour parcourir les options du
menu jusqu'à ce que l'option Réglages avancés soit
sélectionnée.
3. Appuyez sur SELECT (O) pour afficher le menu Réglages
avancés.
4. Appuyez sur DESCENDRE (▼) pour parcourir les options du
menu jusqu'à ce que l'option Fonctions spéciales soit
sélectionnée.
5. Appuyez sur SELECT (O) pour afficher le menu Fonctions
spéciales (Figure 73).
6. Appuyez sur DESCENDRE (▼) pour parcourir les options du
menu jusqu'à ce que l'option Dosage produit chimique ou
Minuterie dosage produit chimique soit sélectionnée.
7. Appuyez sur SELECT (O) pour afficher le menu Dosage
produit chimique ou Minuterie dosage produit chimique
8. Appuyez sur DESCENDRE (▼) ou MONTER ( ) pour
modifier la valeur. Maintenez le bouton enfoncé pour
avancer rapidement.
•
Le Dosage produit chimique correspond à la quantité
d'eau qui passera par l'adoucisseur entre chaque
activation du dispositif d'alimentation de réactif.
•
La Minuterie dosage produit chimique correspond au
temps durant lequel la sortie vers le dispositif
d'alimentation de réactif est sous tension chaque fois
qu'il est activé.
9. Appuyez sur SELECT (O). L'affichage reviendra au menu
Fonctions spéciales (Figure 73).
10. Appuyez trois fois sur le bouton GAUCHE ( ) pour revenir
aux écrans d'état séquentiels.
- 30 -
Programmation
FIG.74
(Figures 75 et 76).
FIG.75
FIG.76
