- Page 1 LIPSF Indoor/Outdoor Proximity Card Readers - Wiegand TEL: 33 (0)1-60-11-46-00 Lecteurs Proximité intérieur/extérieur - Wiegand LIPSF Indoor/Outdoor Proximity Card Readers - Wiegand Lecteurs Proximité intérieur/extérieur - Wiegand INSTALLATION MANUAL MANUEL D’INSTALLATION...
-
Page 2: Presentation Des Produits

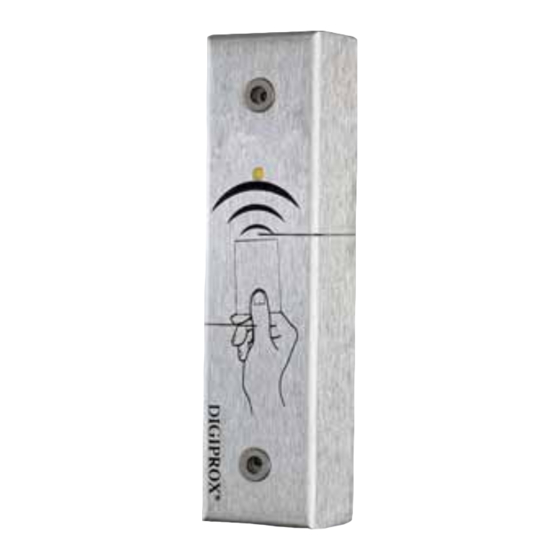

1] PRESENTATION DES PRODUITS 1] PRESENTATION DES PRODUITS 21,5 Le LIPSF est un lecteurs auxiliaires proximité Wiegand étroite. Ce lecteur est résinés et donc appropriés pour un environnement extérieur. Caractéristiques techniques : Complètement étanche : surmoulage avec résine spéciale. Lecteur auxiliaire déporté, disponible en version : - inox saillie étroit (Réf : LIPSF),... -
Page 3: Programmation
4] SCHÉMA DE RACCORDEMENTS : LIPSF ST5 : Sélection de sortie Wiegand Il y a 3 types de sorties Wiegand : ST4 : Pulls up 12 V ou 5V - ST5 en 1 : Sortie Wiegand 26 bits Pour les sorties à collecteur... -
Page 4: Format De Sortie Wiegand 26, 30 Et 44 Bits
5] FORMAT DE SORTIE WIEGAND 26, 30 ET 44 BITS Chronogrammes Sorties en collecteur ouvert avec pulls up internes de 1K au +5V ou +12V selon la position de ST4 Format Wiegand 26 bits Structure et description du message (Cavalier ST5 en 1) Format 26 bits hexadécimal. -
Page 5: Format Wiegand 30 Bits Structure Et Description Du Message (Cavalier St5 En 2)
Format Wiegand 30 bits Structure et description du message (Cavalier ST5 en 2) Format 30 bits hexadécimal. La communication s’effectue par une liaison de type Wiegand 30 bits (Signaux : DATA1, DATA0 et CLOCK). La trame est constituée d’une totalité de 30 bits et se décompose comme suit : 1 - 1ère parité... -
Page 6: Montage
Après avoir vérifi é que le kit de montage est complet, vous allez pouvoir procéder à l’installation fi nale de votre lecteur. Réunissez le matériel approprié (Perçeuse, tournevis, mètre,...) et suivez les recommandations de montage qui correspondent au lecteur que vous allez installer. Ref : LIPSF (x2) (x2) Placez les chevilles plastiques A l’aide du lecteur, prenez les marques... - Page 7 DISTRIBUE PAR TEL: 33 (0)1-60-11-46-00...
