Une fois le travail terminé, vérifiez que les alimentations de gaz et d'électricité sont correctement rebranchées.

Montage d'un dispositif stabilisateur

Montez une équerre ou une chaîne stabilisatrice (non fournie
avec la cuisinière) sur la cuisinière si celle-ci est raccordée à un
tuyau flexible d'alimentation en gaz.
Avant le montage d'un dispositif stabilisateur, lisez les
présentes instructions ainsi que les instructions de montage
fournies avec le dispositif.
1.
Placez la cuisinière à l'emplacement prévu et mettez-la
à niveau.
2.
Tracez une ligne au crayon à 70 mm du bord avant des
supports de mise à niveau.
3.
Tracez l'axe pour l'équerre à 550 mm du côté gauche de
la cuisinière.
4.
Déplacez la cuisinière vers l'avant.
5.
A partir de la ligne au crayon mesurez 500 mm vers
l'arrière pour indiquer le bord avant de l'équerre
(Fig.7-9).
Placez l'équerre de sorte qu'elle soit éloignée de l'axe
de la cuisinière pour réduire le risque d'entravement du
câble électrique ou du tuyau de gaz. Attachez l'équerre
au sol.
6.
Mesurez la hauteur entre le niveau du sol et le bord
de prise à l'arrière de la cuisinière. Ajoutez 3 mm à
cette cote et montez l'équerre stabilisatrice à cette
hauteur (entre le niveau du sol et le revers du membre
supérieur), et vérifiez que l'équerre ne gêne pas le
brûleur du four (Fig.7-10).
INSTALLATION
B
ArtNo.092-0002 - 90 single cavity - Stability bracket fitting
C
550 mm
A – Visage de mur, B – Mise à niveau des rouleaux, C – Mise à
niveau des piecis, D – Ligne de crayon sur le plancher
B
A – Arrière de la cuisinière, B – Dispositif stabilisateur
27
B
A

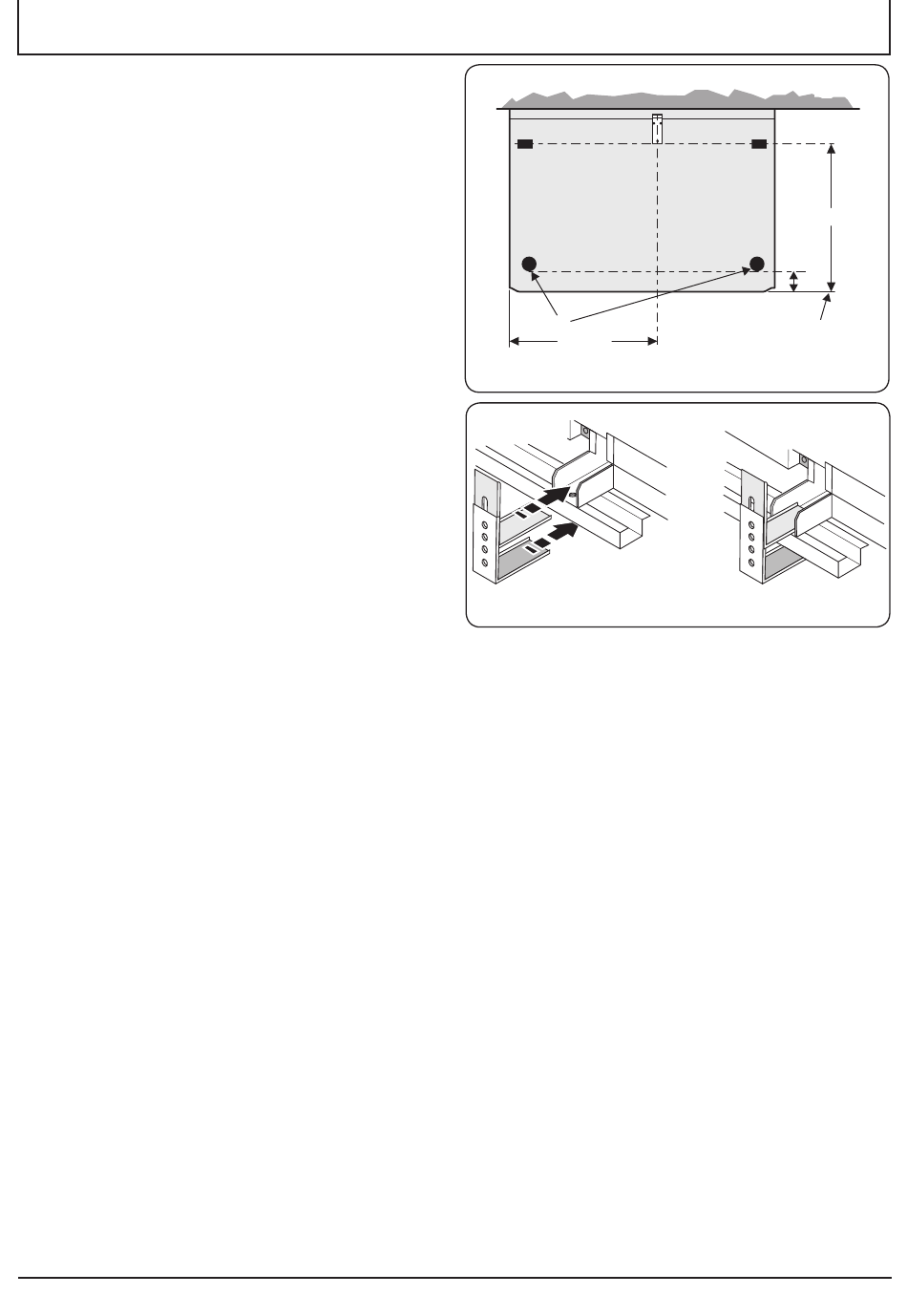

Fig.7-9
