D
®
RYMASKON 200 - Modbus

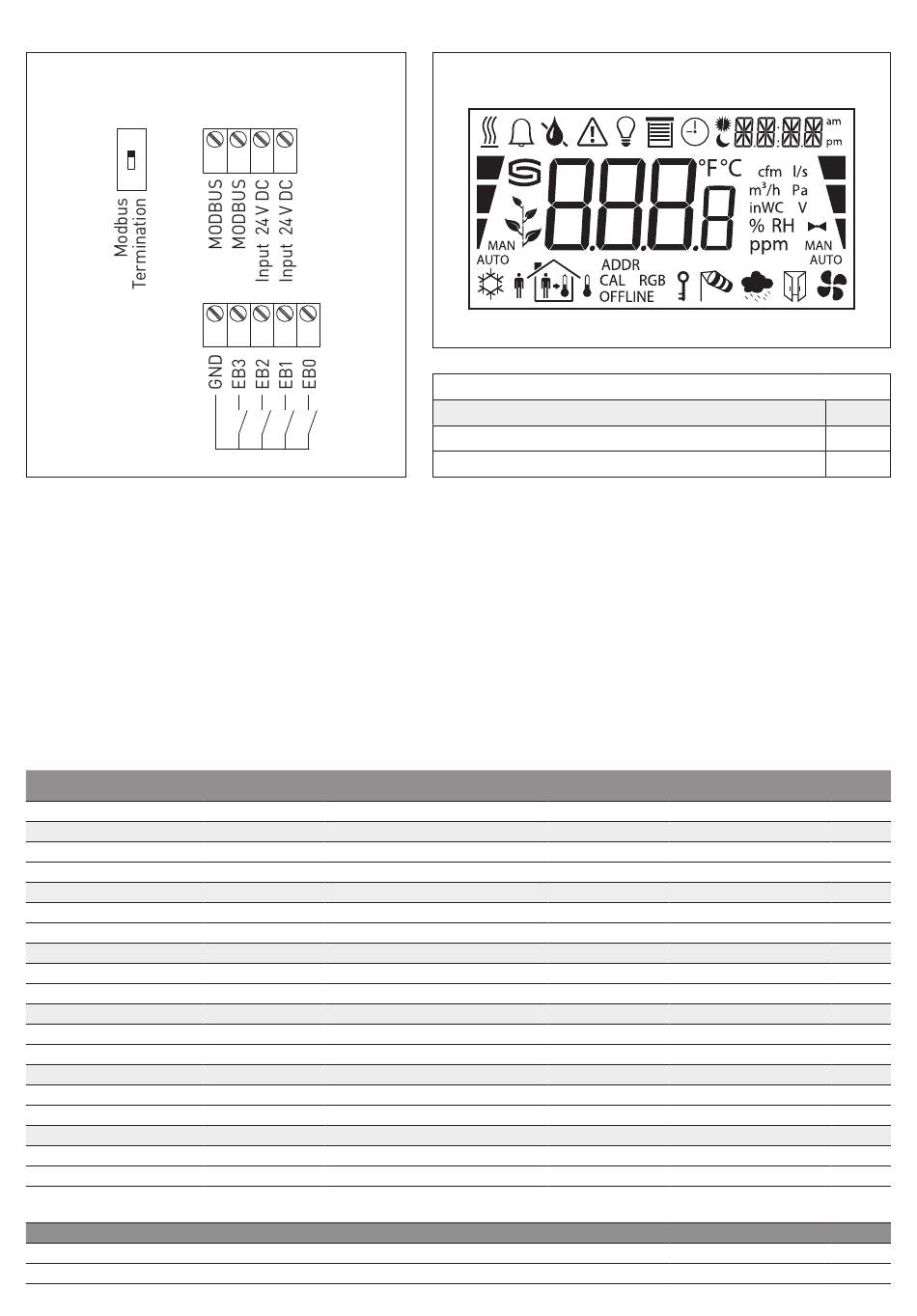

Schaltbild
DIP
ON
1
WICHTIGER HINWEIS: Kein Verpolungsschutz !
Es ist zwingend auf den richtigen Anschluss zu achten.
Verpolung zerstört das Gerät.
RYMASKON ® 200 - Modbus Raumbediengerät zur Raumautomation
Typ ⁄ WG02
RYMASKON ® 210 - Modbus
RYMASKON 211
RYMASKON 212
RYMASKON ® 220 - Modbus
RYMASKON 221
RYMASKON 222
RYMASKON ® 230 - Modbus
RYMASKON 231
RYMASKON 232
RYMASKON ® 240 - Modbus
RYMASKON 241
RYMASKON 242
RYMASKON ® 250 - Modbus
RYMASKON 251
RYMASKON 252
RYMASKON ® 260 - Modbus
RYMASKON 261
RYMASKON 262
Steuerung:
ZUBEHÖR
KA2 -Modbus Kommunikationsadapter (USB/RS485) zur Systemanbindung
LA -Modbus Leitungsabschlussgerät (mit Abschlusswiderstand) als aktiver Busabschluss
RYMASKON 200
– + – +
1 2 3 4
9 8 7 6 5
Kommunikation Tasten
RS485, NFC, NEC 4
RS485, NFC, NEC 4
RS485, NFC, NEC 6
RS485, NFC, NEC 6
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
T = Temperatur V = Lüftung
S = Sonnenschutz L = Licht
Symbolik Display
DIP-Schalter
Busabschluss RS 485
aktiviert (default)
deaktiviert
Steuerung Farbe
T | – | – | – | R | M
schwarz
T | – | – | – | R | M
weiß
T | V | – | – | R | M
schwarz
T | V | – | – | R | M
weiß
T | V | – | L | R | M
schwarz
T | V | – | L | R | M
weiß
T | – | S | L | R | M
schwarz
T | – | S | L | R | M
weiß
T | V | S | – | R | M
schwarz
T | V | S | – | R | M
weiß
T | V | S | L | – | M
schwarz
T | V | S | L | – | M
weiß
R = Raumbelegung
M = Menü
RYMASKON
RYMASKON
Display Art.-Nr.
■ 1901-5111- 3011- 001
■ 1901- 5111- 3012-001
■ 1901-5111- 3011- 002
■ 1901- 5111- 3012-002
■ 1901-5111- 3011- 003
■ 1901- 5111- 3012-003
■ 1901-5111- 3011- 004
■ 1901- 5111- 3012-004
■ 1901-5111- 3011- 005
■ 1901- 5111- 3012-005
■ 1901-5111- 3011- 006
■ 1901- 5111- 3012-006
1906- 1200- 0000- 100
1906- 1300-0000- 100
Rev. 2021 - V14
®
200 - Modbus
®
200 - Modbus
DIP 1
O N
OFF
