RYMASKON 200 - Modbus

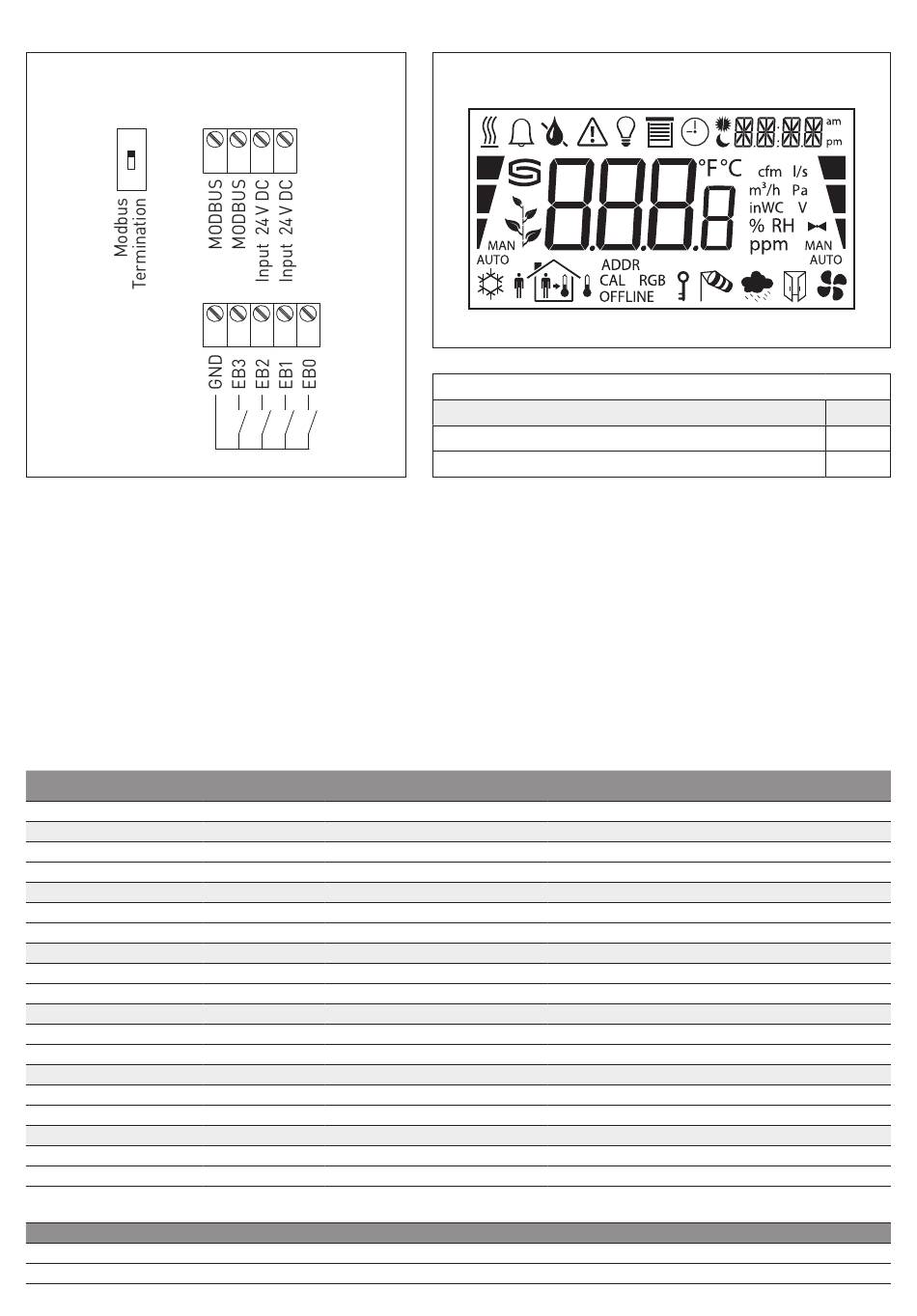

Схема соединения
DIP
ON
1
ВАЖНАЯ ИНФОРМАЦИЯ:
Нет защиты от неправильной полярности!
Обязательно проверять соединение.
Неправильная полярность выводит прибор из строя.
®
RYMASKON 200 - Modbus Прибор для автоматизации помещений
Тип ⁄ WG02
®
RYMASKON 210 - Modbus
RYMASKON 211
RYMASKON 212
®
RYMASKON 220 - Modbus
RYMASKON 221
RYMASKON 222
®
RYMASKON 230 - Modbus
RYMASKON 231
RYMASKON 232
®
RYMASKON 240 - Modbus
RYMASKON 241
RYMASKON 242
®
RYMASKON 250 - Modbus
RYMASKON 251
RYMASKON 252
®
RYMASKON 260 - Modbus
RYMASKON 261
RYMASKON 262
Управление:
ПРИНА Д ЛЕЖНОСТИ
KA2 -Modbus Коммуникационный адаптер (USB/RS485) для подключения к системе
LA -Modbus Оконечное устройство (с согласующим резистором) как активная оконечная нагрузка шины
RYMASKON 200
– + – +
1 2 3 4
9 8 7 6 5
Шина связи Кнопки
RS485, NFC, NEC 4
RS485, NFC, NEC 4
RS485, NFC, NEC 6
RS485, NFC, NEC 6
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
T = температура
S = защита от солнечных лучей
Символы на дисплее
DIP-переключател
Оконечная нагрузка шины RS 485
включена (default)
выключена
Управление Цвет
T | – | – | – | R | M черный
T | – | – | – | R | M белый
T | V | – | – | R | M черный
T | V | – | – | R | M белый
T | V | – | L | R | M черный
T | V | – | L | R | M белый
T | – | S | L | R | M черный
T | – | S | L | R | M белый
T | V | S | – | R | M черный
T | V | S | – | R | M белый
T | V | S | L | – | M черный
T | V | S | L | – | M белый
V = вентиляция R = использование помещений
L = свет M = меню
Rev. 2021 - V14
®
RYMASKON 200 - Modbus
®
RYMASKON 200 - Modbus
Дисплей Арт. №.
■ 1901-5 111-3011- 001
■ 1901-5 111-3012- 001
■ 1901-5 111-3011- 002
■ 1901-5 111-3012- 002
■ 1901-5 111-3011- 003
■ 1901-5 111-3012- 003
■ 1901-5 111-3011- 004
■ 1901-5 111-3012- 004
■ 1901-5 111-3011- 005
■ 1901-5 111-3012- 005
■ 1901-5 111-3011- 006
■ 1901-5 111-3012- 006
1906- 1200- 0000- 100
1906- 1300- 0000- 100
DIP 1
O N
OFF
