Installation
A
Montage du poste secteur pour le module d'extension
5.

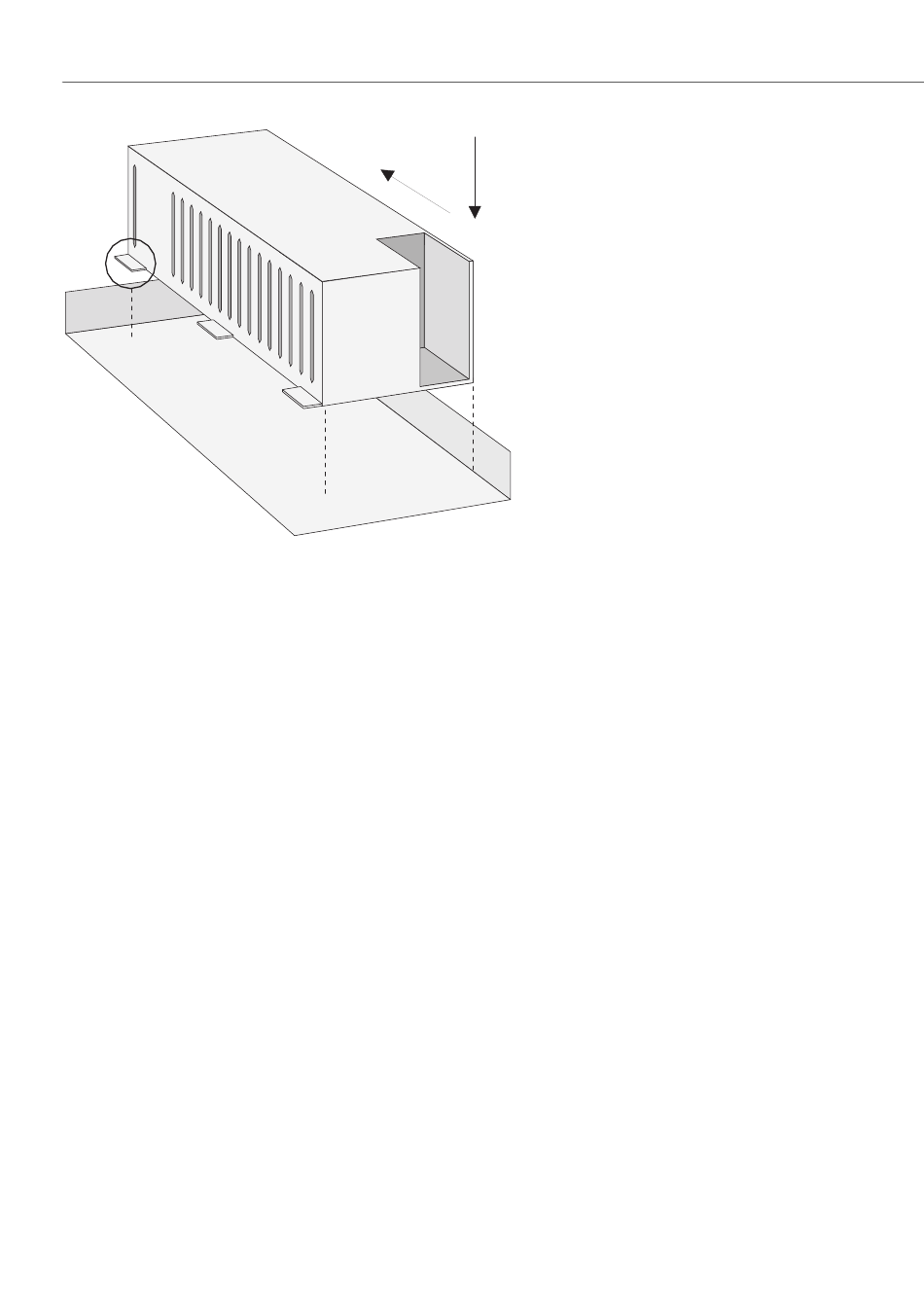

Placez l'alimentation à droite du module d'extension. Enfoncez avec précaution le
poste secteur dans la cavité de montage prévue à cet effet (sur le schéma, opé-
ration indiquée par le chiffre " 1 "). Faites glisser le poste secteur vers l'avant
jusqu'à ce que les six crans (" A ") soient encliquetés (" 2 ").
6.
Raccordez la sortie du poste secteur fournie comme câble plat à la fiche adéquate
sur le module d'extension. Insérez la fiche du câble secteur dans la prise du poste
secteur prévue à cet effet.
7.
Etablissez une connexion Ethernet entre la prise LAN du module de base et la prise
LAN1 du module d'extension (cf. également dans Position des interfaces à partir
de la page 47). Utilisez à cet effet le câble Ethernet court joint au kit d'extension. La
prise LAN0 du module d'extension est prévue pour le raccordement à un LAN
d'entreprise. Vous pouvez donc brancher un câble Ethernet disponible dans la
prise LAN0 du module d'extension.
Généralement, vous installerez au moins une carte d'interface sur le module
d'extension. A cet effet, veuillez lire les instructions données à la section suivante.
Attention!
36
2.
Avec le module d'extension, l'OpenCom 130 est alimenté par
deux postes secteur. Veuillez toujours débuter le processus de
branchement par le poste secteur du module d'extension puis
brancher l'adaptateur secteur.
1.
