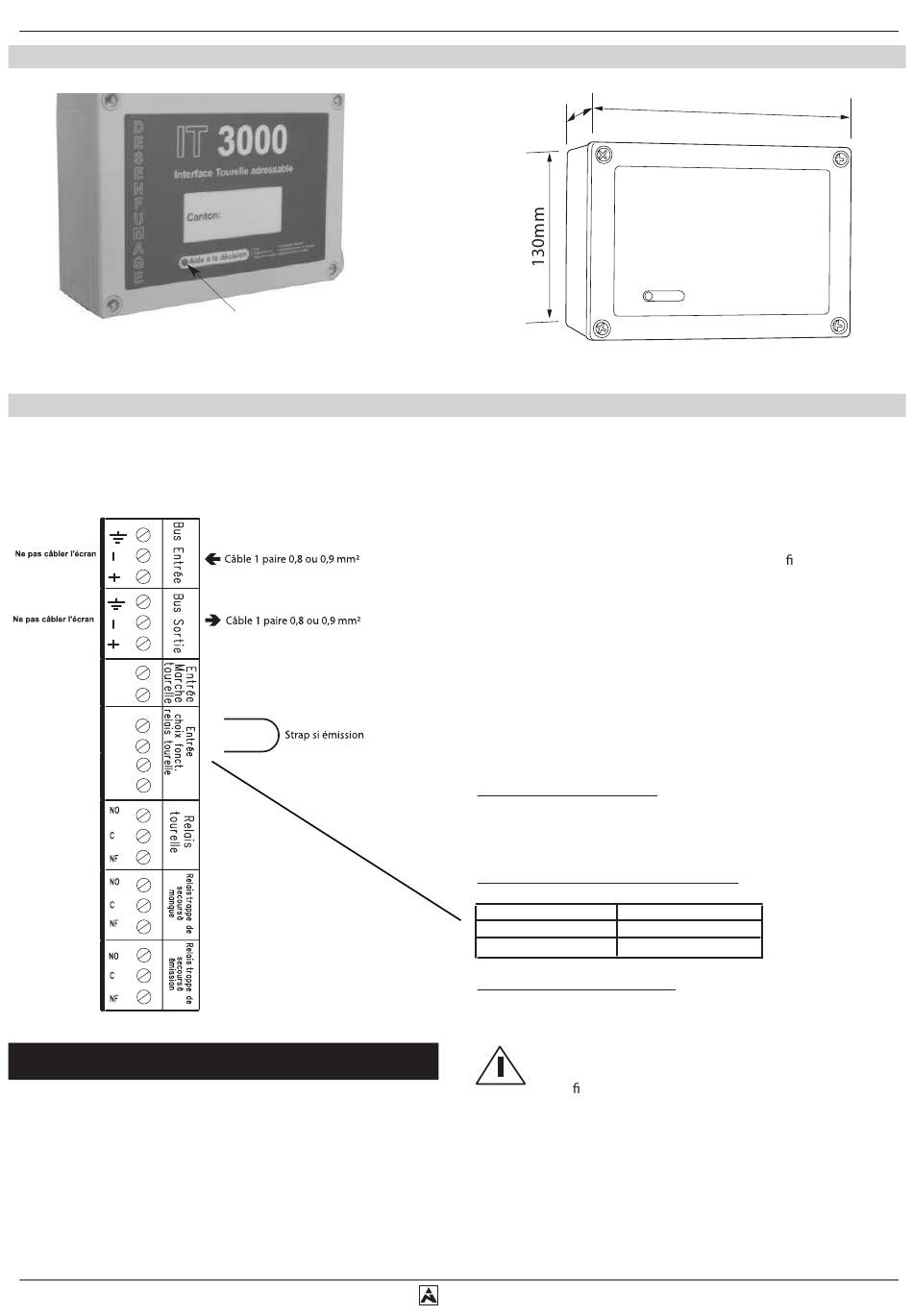

Interface commande tourelle de désenfumage IT 3000
Borniers de raccordement de l'interface adressable
Longueur maximum du bus : 300m
ne pas câbler en étoile
4
Ne pas oublier de tirer le câble d'alimentation 24v ou 48V
pour le fonctionnement des trappes de secours
8
Led d'aide à la décision
60
IT 3000
L'interface IT 3000 est destinée à commander la tourelle de
désenfumage.
Lorsque le Td 3000 reçoit une information d'alarme, il transmet
un ordre de commande vers l'IT 3000.
L'IT 3000 gère le fonctionnement de la tourelle d'évacuation des
fumées.
Le signal issu du préssostat ou d'un autre dispositif permettant
de s'assurer que le ventilateur fonctionne, est véri é par l'IT
3000.
Si aucun signal de "mise en route du ventilateur" est présent
après 20s, l'IT 3000 commande la trappe de désenfumage de
secours automatiquement.
On a la possibilité de choisir le mode de fonctionnement de la
tourelle, à manque ou à émission par le câblage de la borne 4.
L'IT 3000 possède une led rouge en face avant destinée à l'aide
au diagnostic de défaut.
Led d'aide à la décision
-Fixe=tourelle commandée uniquement
-Clignotant=trappe de secours commandée et tourelle commandée
Choix de fonctionnement du IT 3000 :
Câblage borne 4
Court circuit
Ouvert
Pouvoir de coupure des relais : 30W
longueur maximum du bus : 300m, ne pas câbler en étoile.
NOTE: l'IT 3000 ne peut se placer qu'en tête
d'installation (c'est à dire 1ere interface cablée)
ou en n d'installation (dernière interface cablée).
L'IT3000 ne peut pas être cablée entre les IE3000 et il ne peut
y avoir qu'une seule IT par canton.
180mm
:
Fonctionnement
émission
manque
