DU TABLEAU DE DESENFUMAGE
COOPER
SECURITE
SAS
Parc Européen d'Entreprises II
rue Beethoven - BP 10 184 63204 RIOM cedex
Assistance Technique Téléphonique
0 82 0 867 867
N° indigo 0,1 18 €TTC/
NOTICE D'UTILISATION

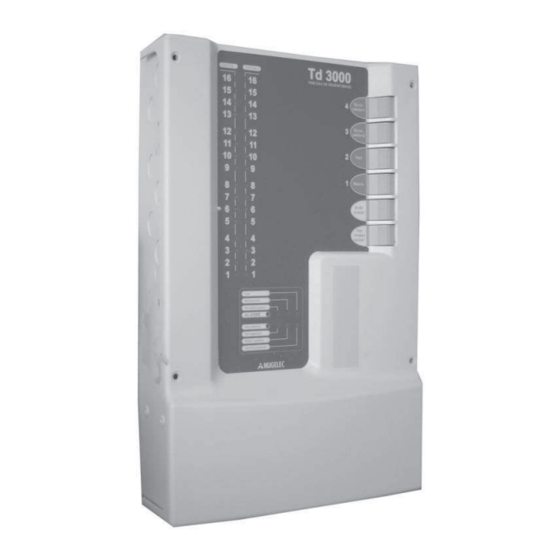

Tableau de désenfumage
Interface Etage
Interface Tourelles
Interface Non-stop Ascenseur
Module de ligne ML12K pour IE3000 par 5
NUGELEC
m /
n i
Td 3000
1
Principe du désenfumage
en immeuble d'habitation
2
Principe du Tableau de
désenfumage Td 3000
3
Equipements compatibles
4
Installation - raccordement
utilisation
5
Programmation
6
Maintenance- Recyclage
-
du Td 3000
- des installations
Annexes: câblages IE3000, IT3000
et INSA 3000
Td 3000
IE 3000
IT 3000
INSA 3000
En raison de l'évolution des normes et du matériel, toutes les
caractéristiques et présentations gurant sur cette notice sont
données à titre indicatif, elles ne constituent pas un engagement
de notre part, et nous nous réservons le droit d'e ectuer, sans
préavis, toute modi cation ou amélioration.
pages
2
3
4
5-9
10-12
13-14
15-18
ref :
35150
ref:
35151
ref:
35152
ref :
35153
ref
35154
ANO1025100 H 01/2018
Publicité
Table des Matières
Sommaire des Matières pour Cooper Security Td 3000
- Page 1 NOTICE D'UTILISATION Td 3000 DU TABLEAU DE DESENFUMAGE pages Principe du désenfumage en immeuble d’habitation Principe du Tableau de désenfumage Td 3000 Equipements compatibles Installation - raccordement utilisation Programmation 10-12 Maintenance- Recyclage 13-14 du Td 3000 - des installations Annexes: câblages IE3000, IT3000...
-
Page 2: Generalites
- Autonomie 12 heures sinistrée entraîne simultanément le non fonctionnement - Possibilité de gérer 16 niveaux avec un seul Td 3000 sur 2 automatique des volets placés dans les circulations non cantons indépendants. -
Page 3: Principe General
Td 3000 2 PRINCIPE DU TABLEAU DE DESENFUMAGE DU PRINCIPE GENERAL PRINCIPE DE CABLAGE tourelle d’extraction Positionnement de l’IT 3000, en 1 ere ou Co ret de relayage dernière position sur le bus Pressostat Alimentation : 2 conducteurs 1,5mm² Canton 1... -
Page 4: Equipements Compatibles
Pouvoir de coupure des relais : 30 W - 60 VDC 0.5A 60 VAC 0.5A & C ÉTECTEUR AUTOMATIQUE OMMANDE MANUELLE Le Td 3000 n’est compatible qu’avec la gamme de détecteurs automatiques d’incendie déclencheurs manuels conventionnels S3000 de COOPER (utiliser de préférence les technologies optique de fumée ou multicapteurs). -
Page 5: Installation - Raccordement- Utilisation
Les dimensions du Td 3000 autorisent le montage du tableau dans les gaines techniques. Veuillez xer le Td 3000 par les trous prévus à cet e et sur le boîtier arrière. Le Td 3000 est livré avec des passe- ls prémontés CARACTERISTIQUES D'UTILISATION - Température d’utilisation 30°C max... - Page 6 IE 3000 du Canton 1 Ne pas câbler en étoile Permet de mettre le Td 3000 en mode “HORS SERVICE” en faisant un court circuit sur cette borne contacts représentés au repos 30V/1A Activé par une alarme du Canton 2- remise à...
- Page 7 L’interface IE 3000 est utilisée à chaque niveau du bâtiment d’habitation. Elle collecte les informations des déclencheurs manuels et de détecteurs automatiques d’incendie. Lorsqu’un DMD ou un DA est actionné, l’IE 3000 transmet les informations d’alarme au Td 3000 qui après analyse , transmet les ordres de commandes aux DAS en place via l’IE 3000.
- Page 8 L’interface IT 3000 est destinée à commander la tourelle de désenfumage. Longueur maximum du bus : 300m Lorsque le Td 3000 reçoit une information d’alarme, il transmet ne pas câbler en étoile un ordre de commande vers l’IT 3000. L’IT 3000 gère le fonctionnement de la tourelle d’évacuation des fumées.
- Page 9 Interface Non - Stop Ascenseur (INSA 3000) Borniers de raccordement de l’interface INSA 3000 Attention : l’interface INSA 3000 se place en dernière position sur le bus Caractéristiques générales : - Nombre de contacts :16 - Type de contact : NO ou NF - Pouvoir de coupure de chaque relais : 30 W (60 VDC - 0.5A ou 60 VAC - 0.5A) Câblage : - Longueur maximum du bus :300m (entre TD3000 et l’INSA 3000) - Câble d’alimentation : 1 paire 1.5mm²...
-
Page 10: Programmation
Indique que le Td 3000 a détecté un dérangement Général Défaut Système Défaut micro processeur Présence interfaces Indique que le Td 3000 a détecté une ou 2 interfaces tourelle Voyant d’information par niveau Ind ique un événement sur le niveau considéré ( feu,liaison,dérangement) par Canton... - Page 12 Attention : Les interfaces non-stop ascenseur INSA 3000 ne sont pas visibles par le TD 3000 NUGELEC...
-
Page 13: Maintenance - Recyclage
Test Fixe le Td 3000 est en mode TEST Scrutation canton 1 ou 2 Fixe le Td 3000 scrute la ligne et enregistre la con guration du canton. Voyant par niveau Fixe Alarme par DMD sur le niveau considéré Clignotant Alarme par détecteur sur le niveau considéré... -
Page 15: Annexe
dfsfsdfdf01/2 ANNEXE 1 Ne pas oublier de brancher la résistance de n de ligne sur la borne”DAS” si elle n’est pas utilisée Volets de désenfumage à manque de tension (MT) NUGELEC... - Page 16 ANNEXE 2 de tension Vous pouvez utiliser le module optionnel ML12K pour simpli er le câblage (NUG35154) Attention câblage di érent (voir notice) Ne pas oublier de brancher la résistance de n de ligne sur la borne”DAS” si elle n’est pas utilisée NUGELEC...
- Page 17 ANNEXE 3 Câblage des interfaces d’étage (IT 3000) avec tourelle à Manque ou Emission de tension NUGELEC...
- Page 18 ANNEXE 4 Câblage des interfaces non-stop ascenseur (INSA 3000) Ne pas câbler les 2 alimentations en même temps INSA 3000 Attention : L'interface INSA 3000 doit être placé en dernière position sur le bus Câble 1 paire 8 ou 9/10eme Cavalier servant à...
