1 PRINCIPES

GENERALITES

Le tableau Td 3000 a été conçu pour assurer le désenfumage
des circulations horizontales communes des immeubles
d'habitation, conformément aux dispositions de l'arrêté du 31
janvier 1986.
Ce système commande d'une manière automatique le
désenfumage des circulations horizontales communes d'un
niveau sinistré.
Conformément à l'article 36 du règlement du 31 janvier 1986, le
fonctionnement d'un ou plusieurs détecteurs dans la circulation
sinistrée entraîne simultanément le non fonctionnement
automatique des volets placés dans les circulations non
sinistrées des autres étages.
Le Td 3000 permet de gérer 16 niveaux sur 2 cantons di érents.
L'utilisation d'une interface adressable par niveau, minimise le
nombre de câbles (1paire 8/10ème longueur maximum 300 m + 2
conducteurs d'alimentation).

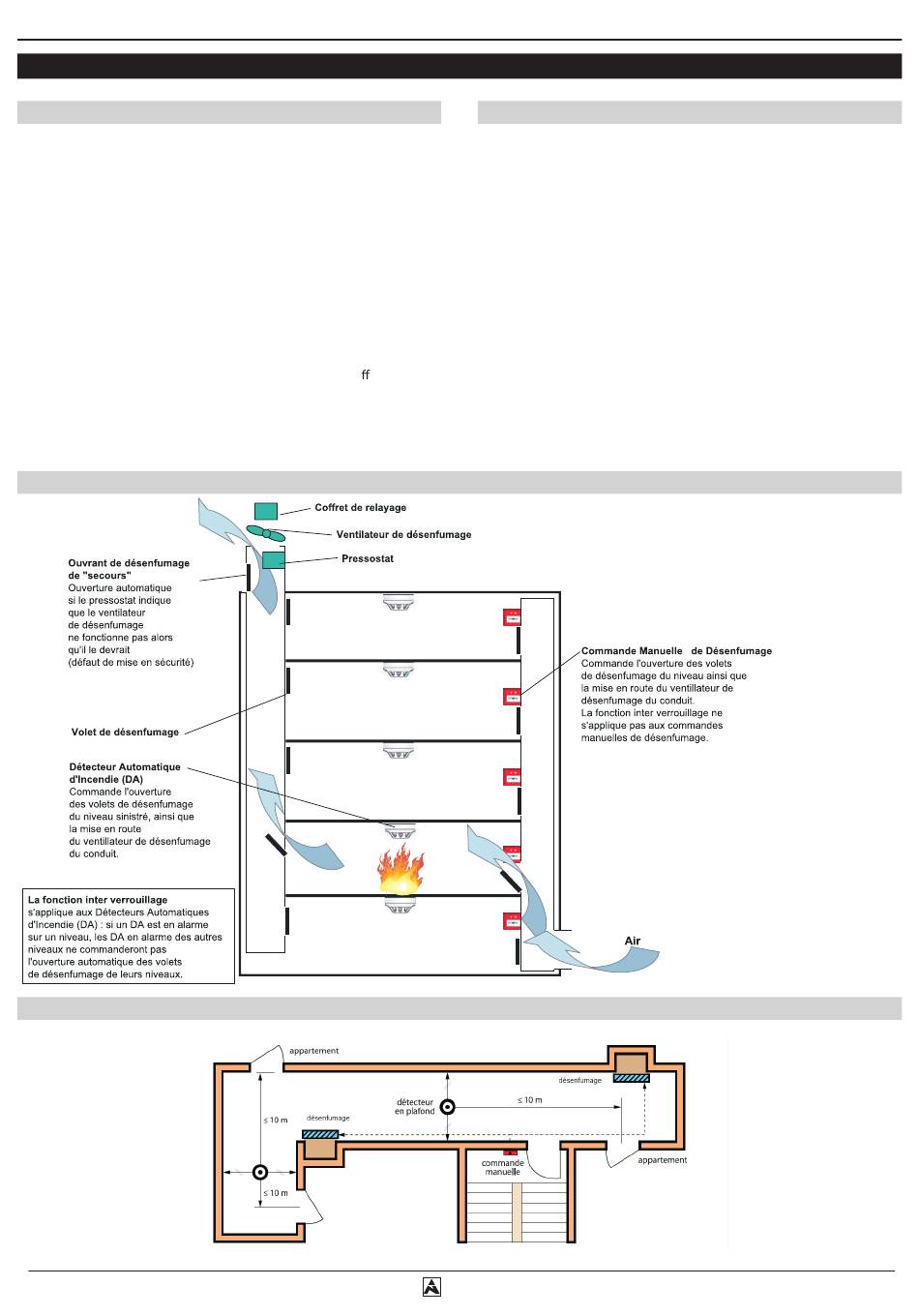

DESENFUMAGE EN IMMEUBLE D'HABITATION

PRINCIPE D'IMPLANTATION DES COMMANDES MANUELLES ET AUTOMATIQUES

2
FONCTIONS DU Td3000
- Commande des volets de désenfumage à émission ou à
manque de tension.
- contrôle de la position d'attente par niveau
- 1 contact de report d'alarme générale par canton (30V
- 1 contact de report de dérangement général (30V
- Raccordement de 10 détecteurs et 10 déclencheurs
manuels par niveau et par interface technique IE 3000.
- Alimentation 24 Vcc / 1,5 A sur l'ensemble des sortie s .
- Autonomie 12 heures
- Possibilité de gérer 16 niveaux avec un seul Td 3000 sur 2
cantons indépendants.
- Commande des tourelles de désenfumage par l'interface
IT 3000 conformément à l'article 25 du règlement
du 31 janvier 1986.
Max (AC)/1A)
Max (AC)/1A)
