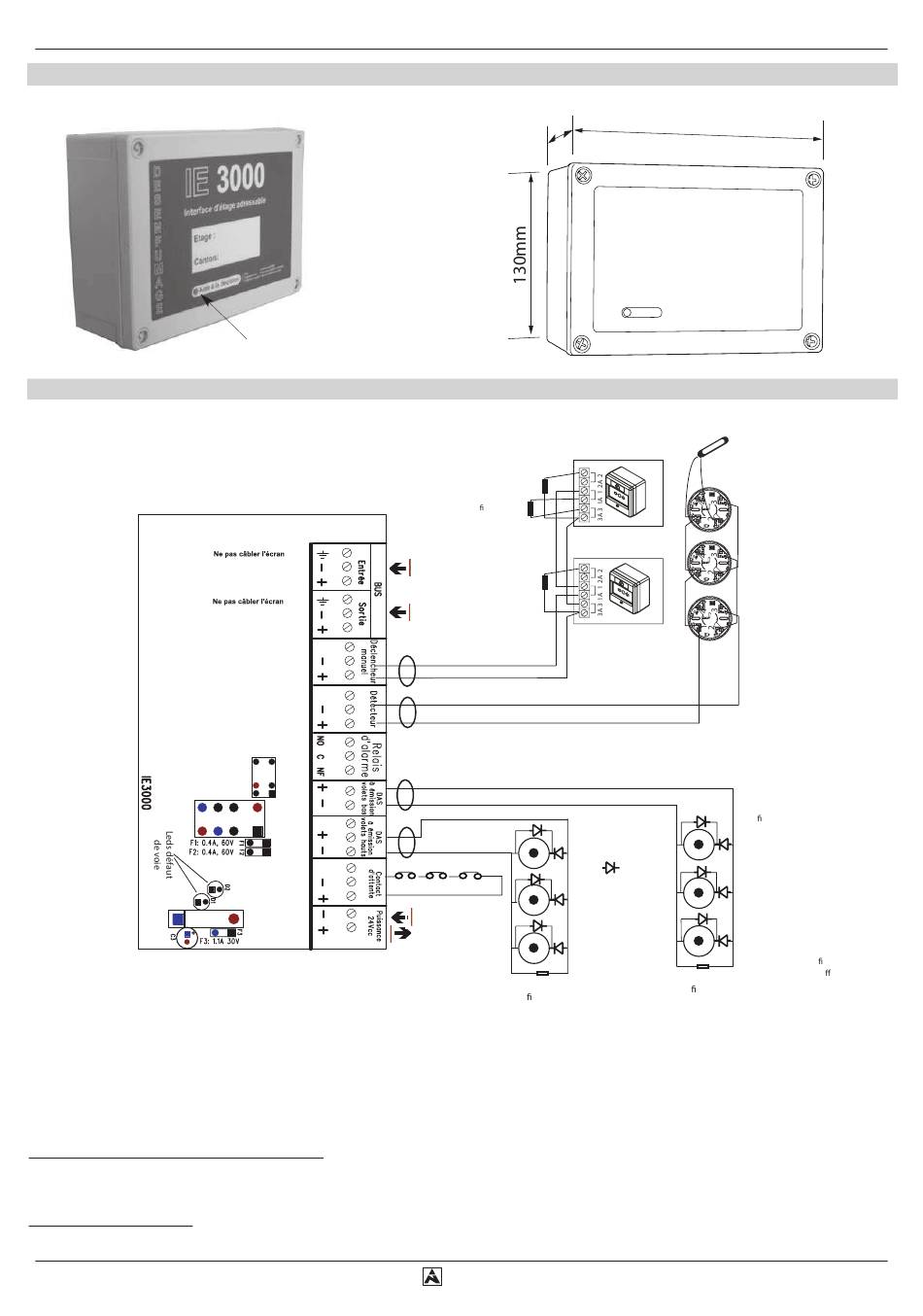

Interface IE 3000
Borniers de raccordement de l'interface adressable
Longueur maximum du bus : 300m
ne pas câbler en étoile
court circuit
L'interface IE 3000 est utilisée à chaque niveau du bâtiment d'habitation. Elle collecte les informations des déclencheurs manuels et de
détecteurs automatiques d'incendie.
Lorsqu'un DMD ou un DA est actionné, l'IE 3000 transmet les informations d'alarme au Td 3000 qui après analyse , transmet les ordres
de commandes aux DAS en place via l'IE 3000.
Par canton, les IE sont interverrouillées lors d'un fonctionnement par les détecteurs automatiques mais peuvent être commandées en
manuel par chaque DMD.
L'IE 3000 ne surveille que la position d'attente
jaunes indiquant quel est le type de défaut de la sortie DAS.(D1 court circuit, D2 coupure)
L'IE 3000 possède une led rouge en face avant destinée à l'aide à la décision.
Led d'aide à la décision :
- Fixe = Commande DAS- Clignotant = Mauvaise position d'attente
Led d'aide à la décision
ouverture
de ligne
DAS à émission de tension
Interface IE 3000
des trappes de désenfumage et transmet l'état au Td 3000. Le circuit possède 2 voyants
60
IE 3000
Résistance d'alarme
910 ohms
(blanc, marron, marron)
10 DMD maximum
Résistance
de n de ligne
6k8 ohms
(bleu, gris, rouge)
Résistance
câble 1 paire
d'alarme
0,9 /0,8 mm²
910 ohms
(blanc, marron, marron)
câble 1 paire câble 1 paire
0,9 /0,8 mm² 0,9 /0,8 mm²
câble 1 paire 0,9 ou 0,8 mm²
câble 1 paire 0,9 ou 0,8 mm²
1A/ 30V max
DAS à manque de tension sans temporisation
Câble 1 paire 1,5mm²
Sortie1
Sortie2
Câble 1 paire 1,5mm²
Diodes 1N4004
0,9/0,8 mm²
2X 1,5mm²
Résistance
20 W max
de n de ligne
12Kohms
(marron, rouge, orange)
180mm
Fin de ligne
active
rouge noir
+ -
10 détecteurs
maximum
Ne pas oublier de brancher la résistance
de n de ligne sur la borne"DAS"
si elle n'est pas utilisée
DAS à émission de tension
20 W max
Vous pouvez utiliser le module optionnel
ML12K pour simpli er le câblage (NUG35154)
Attention câblage di érent (voir notice)
Résistance
de n de ligne
12Kohms
(marron, rouge, orange)
