6.1 Raccordements électriques standards
1DAS1ALP
1DAS1MR
Sortie
A
B
D
Voyant vert
E
A
C
Description

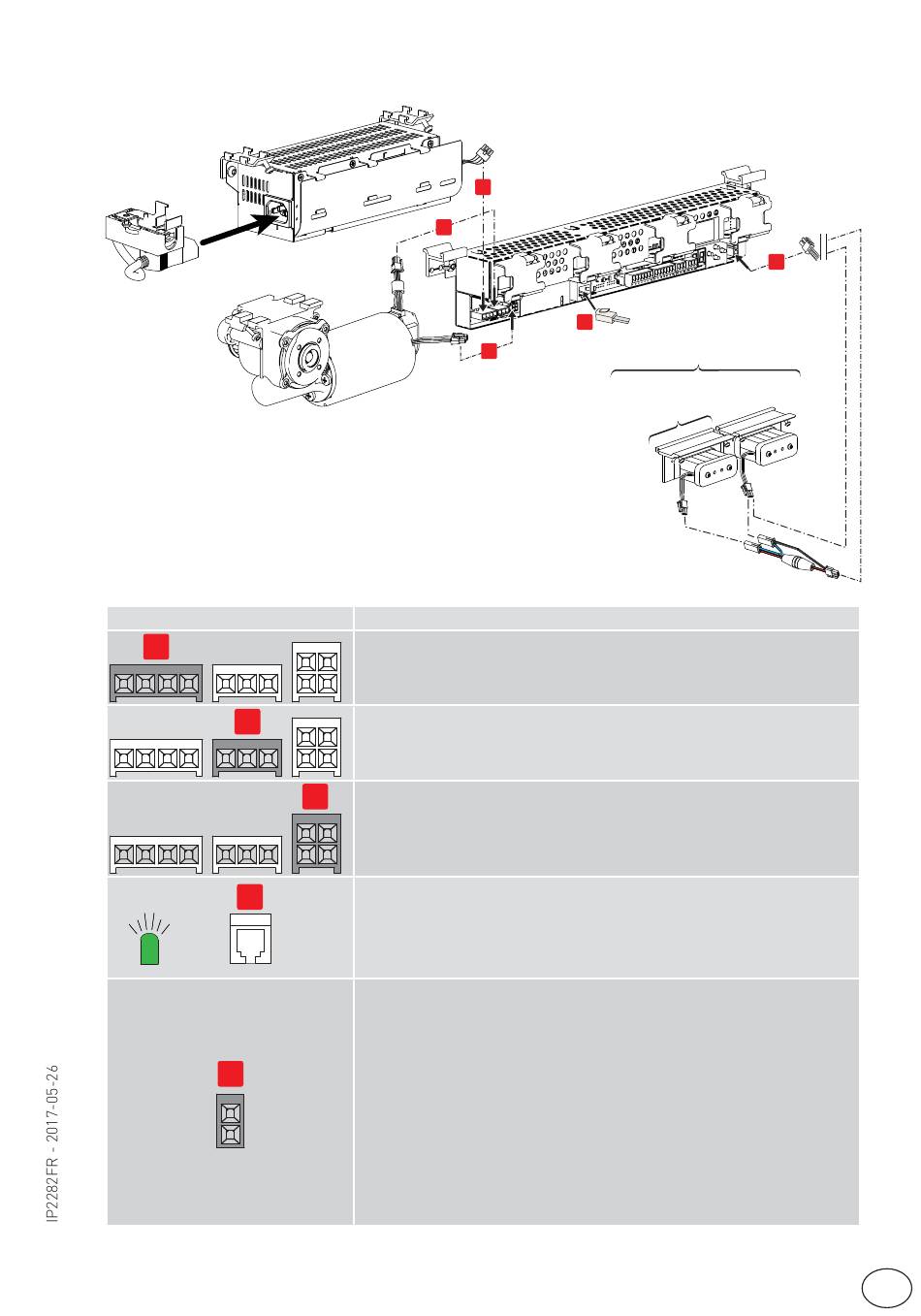

Raccordement de l'unité d'alimentation
Raccordement du moteur
Raccordement de l'encodeur
C
Utilisé pour le raccordement d'un sélecteur COM500MKS.
Voyant vert : Si le voyant est éteint ou clignote, cela signifie que le tableau
électronique fonctionne mal ;
DAS901BAT1 - DAS902BAT2 raccordement kit batterie (en option)
En cas de panne de courant, le kit batterie permet à l'automatisme de
continuer à fonctionner.
Voir paramètres 38 et 41.
Pour charger les batteries, raccorder le réseau et le kit de batteries 30
minutes au moins avant de mettre l'installation en marche.
ATTENTION : afin de permettre la recharge, le kit de batteries doit tou-
jours être raccordé au tableau électronique. Vérifier périodiquement
l'efficacité du kit de batteries.
En absence de tension, la porte peut uniquement être ouverte par la
commande à TOUCHE branchée entre 8 et 12.
REMARQUE : utiliser des batteries 12V 1,2mAh NiMH.
Si l'on utilise un autre type de batteries, celles-ci peuvent s'endommager !
