5.7 Réglage de la courroie
Pour monter les supports de raccordement de la courroie sur un automatisme à un vantail, voir
le dessin au paragraphe 5.5.
i
ATTENTION : Le réglage incorrect compromet le bon fonctionnement de l'automatisme.
5.8 Réglage du vantail
+/- 19

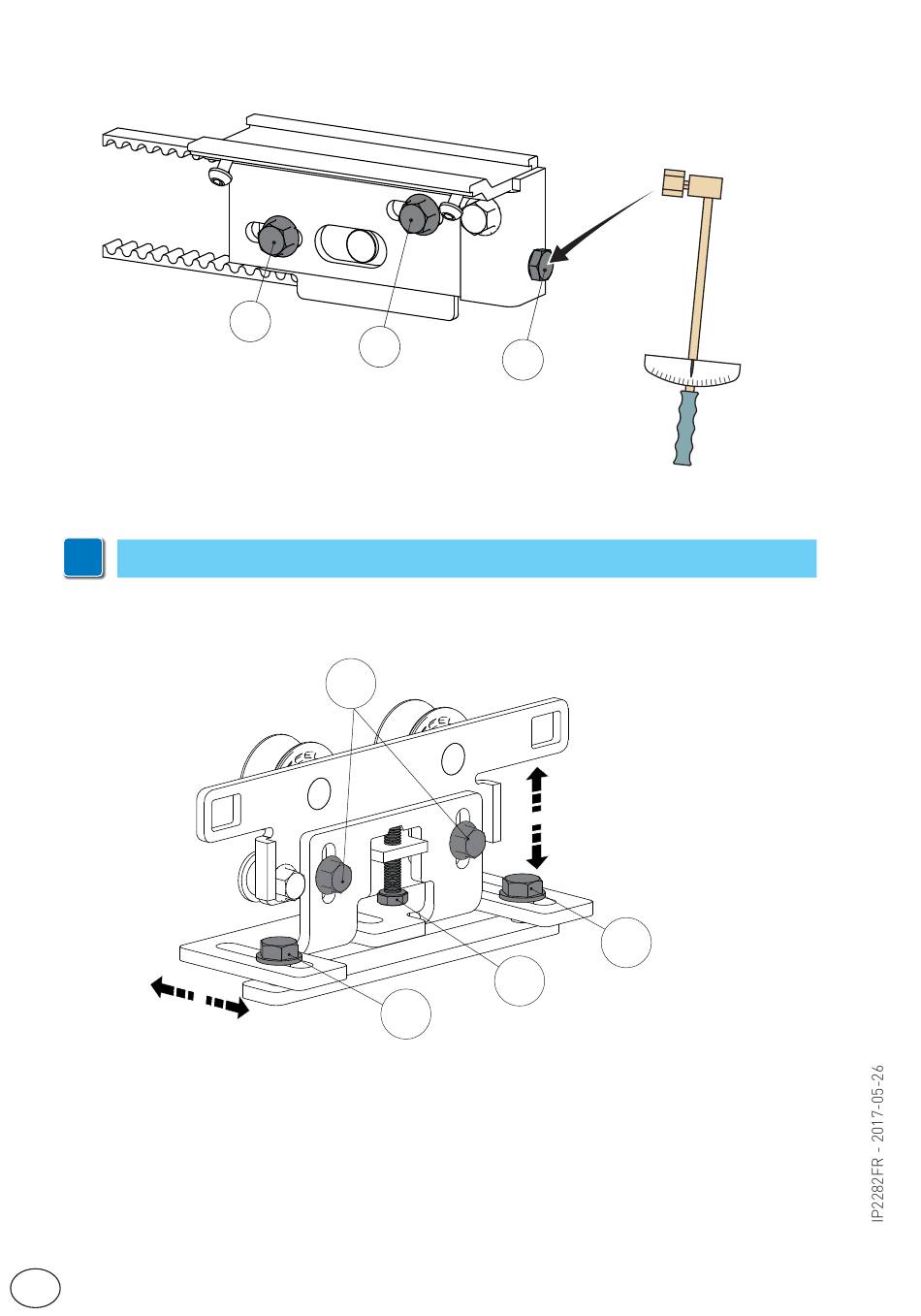

Le vantail peut être réglé verticalement comme indiqué dans la figure.
•Desserrer les vis [H] et régler la hauteur en tournant les vis [I] ;
•Régler la position latérale du vantail en tournant les vis [J] ;
•Déplacer les vantaux à la main et s'assurer qu'ils bougent de manière fluide et librement et que
toutes les roues restent dans le rail.
Attention : pour les vantaux entièrement en verre et sans joints, laisser un espace d'au moins
10 mm en position fermée afin d'éviter le contact entre les feuilles de verre.
