VÉriFier L'UTiLiSaTioN
DL 1,5–3a, DL 3K, DL 5–150a, DL 5–150K
Pour contrôle de la surpression, de la dépression et
de la pression différentielle pour air, fumées ou autres
gaz non agressifs.
Cette fonction n'est garantie que pour les limites indi-
quées, voir page 6 (Caractéristiques techniques).
Toute autre utilisation est considérée comme non
conforme.
Code de type
DL
1,5
Gamme de réglage -0,5 – +1,5 mbar
3
Gamme de réglage 0,2–3 mbar
5
Gamme de réglage 0,4–5 mbar
10
Gamme de réglage 1,0–10 mbar
30
Gamme de réglage 2,5–30 mbar
50
Gamme de réglage 2,5–50 mbar
150
Gamme de réglage 30–150 mbar
a
Raccord Rp 1/4, raccord à flexible,
K
Avec raccord à flexible, molette
T
G
-2
Racc. élect. avec bornes à vis (homo-
-3
Racc. élect. avec bornes à vis, IP 54
-4
Racc. élect. avec bornes à vis, IP 65
-5
Racc. élect. avec embase, à 4 pôles,
-6
Racc. élect. avec embase, à 4 pôles,
-9
Racc. élect. avec embase, à 4 pôles,
K2
LED témoin rouge/verte pour 24 V=/~
T
Lampe témoin bleue pour 230 V~
T2
LED témoin rouge/verte pour 110 à
N
Lampe témoin bleue pour 120 V~
P
1
2
a
W

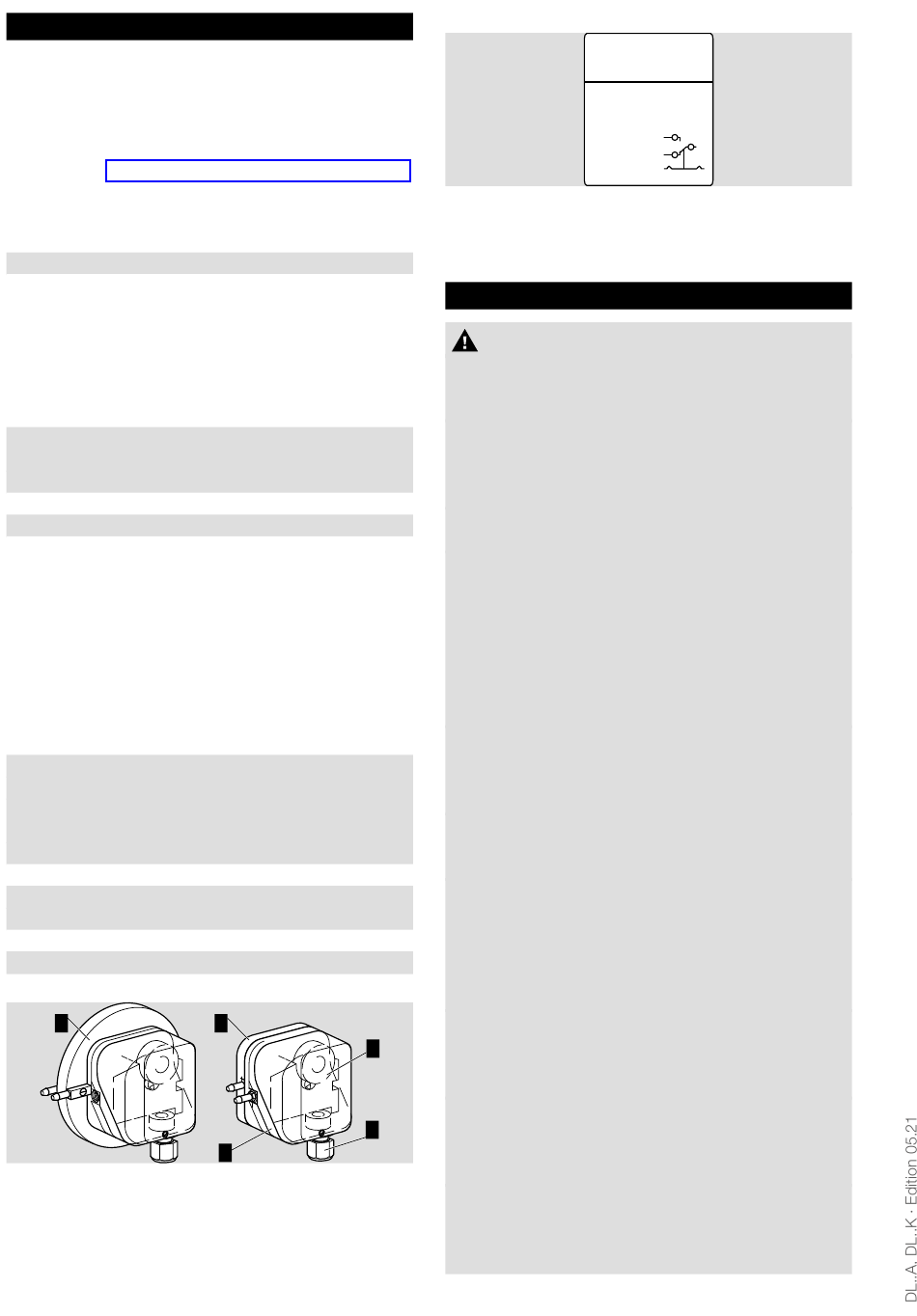

Désignation des pièces
2
1
Bloc supérieur du boîtier avec couvercle
2
Bloc inférieur du boîtier
3
Molette
4
Presse-étoupe M16/conduit 1/2" NPT
Pressostat pour air
molette
Produit T
Avec contacts or
logué UL), IP 54
sans connecteur, IP 54
avec connecteur, IP 54
avec connecteur, IP 65
230 V~
Avec raccord d'essai
Avec 1 bouton d'essai
Avec 2 boutons d'essai
Ajustement extérieur
Équerre de fixation (en Z)
2
3
4
1
Plaque signalétique
Pression amont maxi. = pression de maintien, tension
secteur, température ambiante, type de protection :
voir la plaque signalétique.
moNTaGe
aTTeNTioN
Afin que l'appareil ne subisse pas de dommages
lors du montage et durant le service, il y a lieu de
tenir compte des dispositions suivantes :
– Une chute de l'appareil risque de l'endommager
irrémédiablement. Si cela se produit, remplacer
l'appareil complet ainsi que les modules
associés avant toute utilisation.
– Utiliser seulement un matériau d'étanchéité
approuvé.
– La condensation ne doit pas pénétrer dans
l'appareil. Veiller si possible à orienter les
tuyauteries vers le haut. Faute de quoi, des
risques de givrage en cas de températures
négatives, de décalage du point de commuta-
tion ou de corrosion de l'appareil seraient à
craindre, susceptibles d'entraîner un dysfonc-
tionnement.
– Protéger les raccordements contre la pénétration
d'impuretés ou d'humidité provenant du fluide à
mesurer ou de l'air ambiant. Installer un filtre si
nécessaire.
– En cas de fortes fluctuations de pression,
installer un buse d'amortissement/obturateur
primaire.
– En cas d'installation extérieure, couvrir le
pressostat et le protéger du rayonnement solaire
direct (avec la version IP 65 également). Pour
éviter la formation de buée et de condensation,
le couvercle avec élément de compensation de
la pression peut être utilisé. Voir
– Lorsque la surface est inégale, fixer le pressos-
tat sur la plaque de montage ou sur la gaine
d'air en utilisant seulement deux vis du même
côté afin d'éviter des déformations.
– Les vapeurs contenant de la silicone peuvent
perturber les contacts. En cas d'utilisation de
tuyaux en silicone, n'utiliser que des tuyaux en
silicone qui ont été suffisamment recuits.
– En cas d'humidité élevée de l'air, nous
recommandons d'utiliser un pressostat avec
contacts or pour sa meilleure résistance à la
corrosion. Un contrôle du courant de repos est
FR-2
D-49018 Osnabrück, Germany
DL
CE
2
