Utilisation

2.1 Description du fonctionnement, éléments fonctionnels et
éléments de commande
La chaudière à pellets BioWIN et le Système d'énergie modulaire MES et/ou la régulation standard EG forment une unité
parfaite. Si une chaleur est sollicitée par la régulation, la BioWIN se met automatiquement en service. Le « prérinçage » ter-
miné (fonction de sécurité), l'allumage commence et la vis sans fin de dosage de pellets se met en marche. Le creuset du
brûleur se remplit automatiquement de pellets. En cas de détection d'une formation de flamme (sonde Thermocontrol), la
chaudière procède à une stabilisation de la flamme puis passe en mode de régulation (mode modulant) de manière à régler
la température à la température de consigne de la chaudière (entre 60 °C et 75 °C). Si la puissance débitée baisse en des-
sous de la puissance thermique nominale minimale ou s'il n'y a pas de demande de chaleur en provenance de la régula-
tion, la chaudière s'éteint. Le ventilateur continue de tourner jusqu'à ce que le creuset du brûleur ait refroidi.
2.1.1 BioWIN Klassik
Le chargement du compartiment à pellets s'effectue à la main. Le nettoyage des surfaces d'échange s'opère à la main au
moyen d'un levier de nettoyage. Les résidus du nettoyage des surfaces d'échange et les résidus de combustion venant du
creuset du brûleur tombent dans le tiroir à cendres.

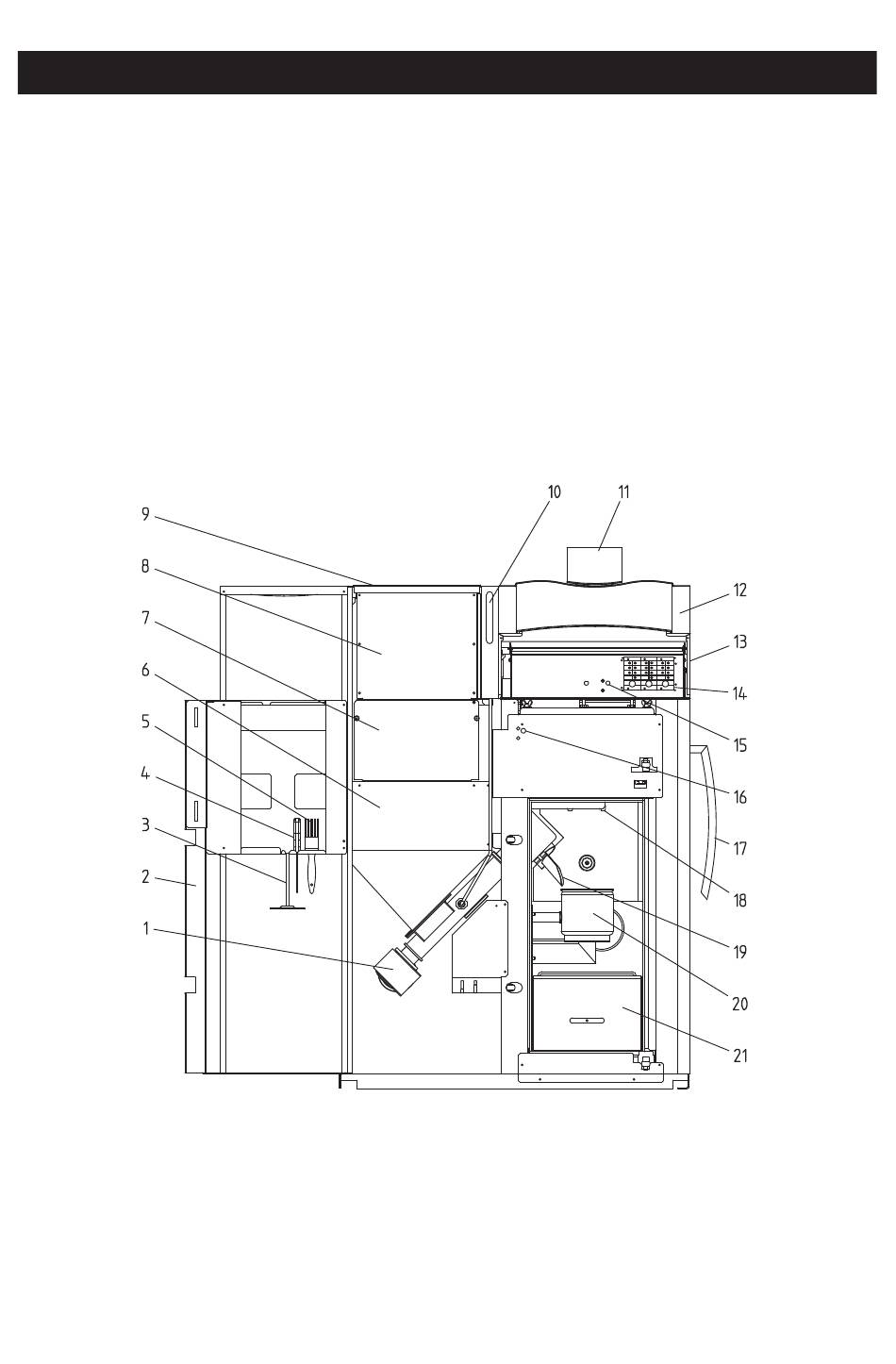

Fig. 4
1
Moteur de vis sans fin
2 Porte de revêtement
3 Outil pour retrait du cône
4 Spatule
5 Pinceau de nettoyage
6 Compartiment à pellets
7 Couvercle de révision inférieur
8 Couvercle de révision supérieur
9 Couvercle de compartiment à pellets
10 Indicateur de niveau pour réservoir d'eau
11 Unité de commande InfoWIN
BioWIN Klassik sans porte de chambre de combustion et avec porte de revêtement ouverte
12 Couvercle de revêtement avant
13 Couvercle de revêtement arrière
14 Modules MES
15 Thermostat de sécurité Température consigne
16 Thermostat de sécurité tube à vis sans fin
17 Levier pour nettoyage des surfaces d'échange
18 Plaque de déviation
19 Gouttière
20 Creuset du brûleur
21 Tiroir à cendres
