Maintenance, nettoyage et entretien

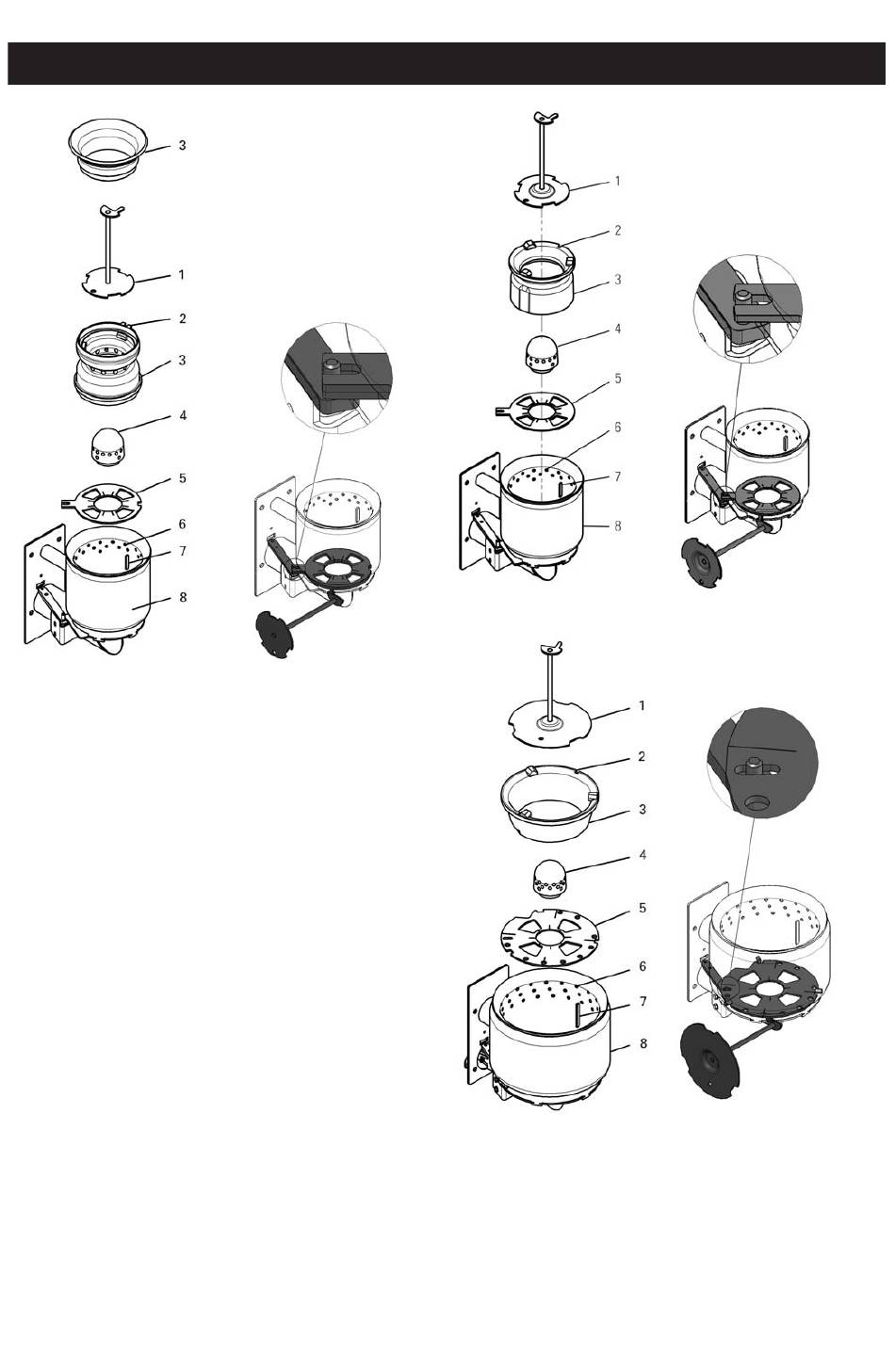

Fig. 120 BioWIN 100
1 Outil spécial
2 Rainure de guidage pour arrêt
dans le creuset du brûleur
3 Cône
4 Broche d'air primaire
5 Grille
6 Trous d'air secondaire
7 Arrêt de cône
8 Creuset du brûleur
Remontage :
– Insérer la grille ; la partie en saillie/ouverture de la grille doit s'engrener dans le tenon de la bielle et reposer sur la grille
inférieure – fig. 121, 123, 125.
– A l'aide de l'outil spécial, placer le cône dans le creuset du brûleur. Les rainures du cône doivent entrer dans l'arrêt du
brûleur – fig. 120, 122, 124.
Important : Avant mise en service de la broche d'air primaire, aspirer à nouveau le tube d'air primaire au milieu du creu-
set du brûleur. Aucun résidu ne doit se trouver dans le tube (risque d'endommagement de l'élément d'allumage !).
– Monter la broche d'air primaire (veiller à l'arrêt = ergotage!).
BioWIN 100
Fig. 121
Fig. 122 BioWIN 150
Fig. 124 BioWIN 210/260
41
BioWIN 150
Fig. 123
BioWIN 210/260
Fig. 125
