Installation et mise en marche
1
2
3
4

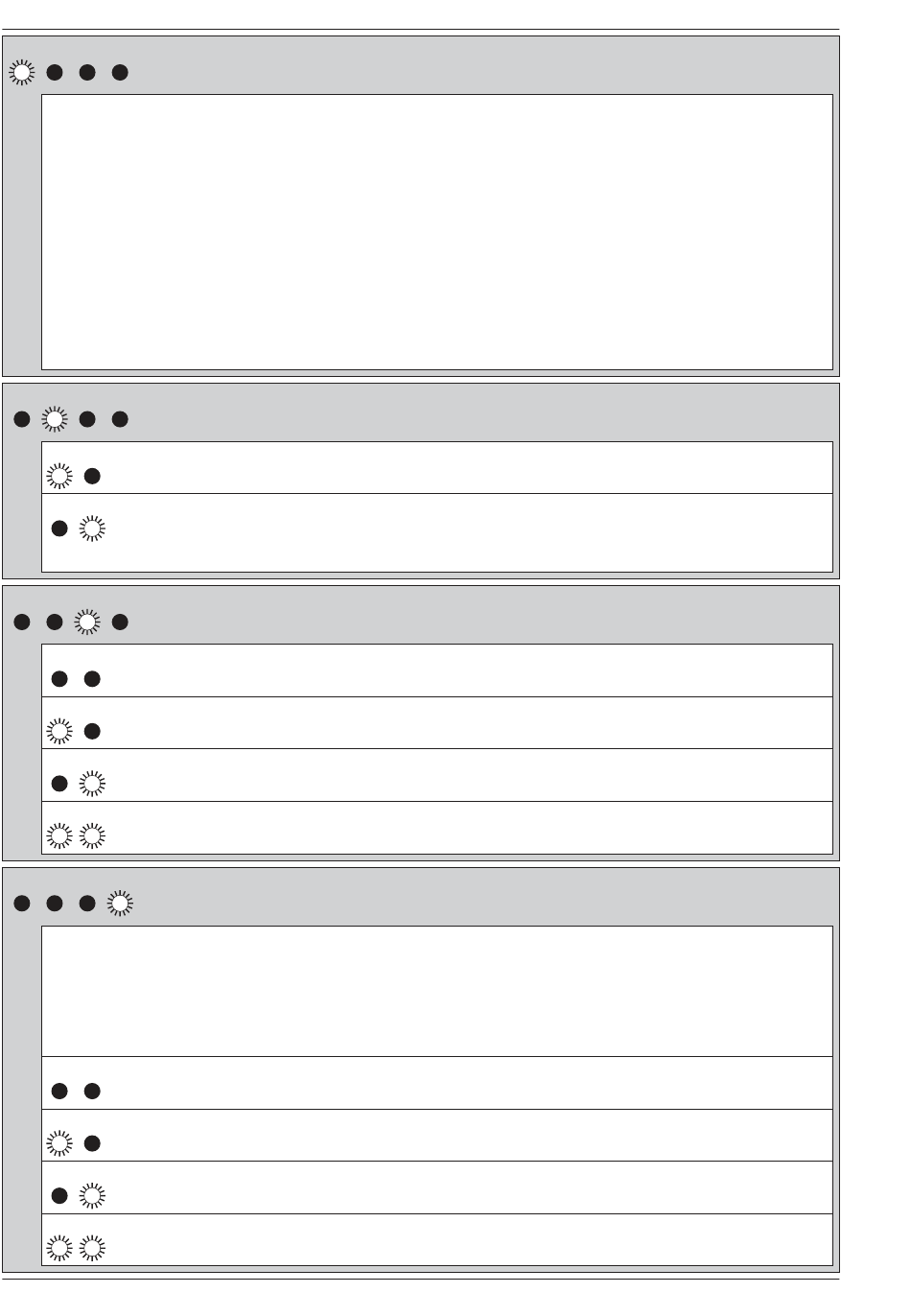

Programmation et annulation des émetteurs radio
Processus d'apprentissage:
1. Appuyez sur la touche «FUNKTION». «A» est éclairé.
2. Activez la touche d'émetteur souhaitée. «A» s'éteint. Si l´utilisation de la porte se fait par
deux touches (point de menu «2»), utilisez une des deux touches pour la programmation. La
deuxième touche sera automatiquement classée.
3. Pour valider, appuyez à nouveau sur la touche de l'émetteur. Un processus d'apprentissage
réussi est signalisé par le clignotement de la LED «A». Si une erreur a eu lieu, la LED «A»
clignote environ 1 seconde.
Attention!
Seuls 28 émetteurs peuvent être formés. S'il y plus de 28 émetteurs, le plus ancien
sera effacé.
Annulation de tous les émetteurs:
Appuyez sur la touche «FUNKTION» jusqu'à ce que la LED «A» s'éteigne.
3
1
2
4
Type de transmission de commande par l'émetteur radio
A
B
Mode de suite. A l'aide de la touche de l'émetteur, la porte est commandée sous la
forme «ouverture» - «stop» - «fermeture» - «stop» - «ouverture» .
A
B
Destination du déplacement: Les deux directions «ouverture» et «fermeture»
peuvent être commandées de manière ciblée à l'aide de touches séparées.
Pour cela, les émetteurs doivent avoir au moins 2 ou 4 touches.
1
2
3
4
Dispositifs de sécurité
A
B
Barre palpeuse désactivée. Attention: A n'utiliser que pour essais étant donné que la
porte peut être fermée sans barre palpeuse de sécurité.
Barre palpeuse raccordée à une résistance de 8,2k . W
A
B
A
B
Barre optoélectronique (Fraba OSE) ou barre optoélectronique avec barrage
photoélectrique (230 V~) raccordés.
A
B
Barre palpeuse raccordée à une résistance de fermeture de
photoélectrique.
1
2
3
4
Temps de fonctionnement maximum du moteur et tolérance du temps de
fonctionnement
Touche OUVERTURE: Programmer le temps de fonctionnement. La commande évalue et
mémorise automatiquement ce temps, puis elle retourne au menu. Lors du processus de
mesure, la LED 4 du menu clignote. Si le processus s'est terminée sans problème, la LED
retourne en état allumé en vert. En cas d'annulation (p.ex. par une touche appuyée, dispositif
de sécurité déclenché etc.), la porte s'arrête alors que la LED continue à clignoter. Une
nouvelle mise en marche est à tout moment possible en appuyant sur la touche «ouverture».
A
B
Tolérance de temps de fonctionnement env. 0,5s...3s
A
B
Tolérance de temps de fonctionnement env. 1,5s...4s
A
B
Tolérance de temps de fonctionnement env. 3s...5s
A
B
Tolérance de temps de fonctionnement env. 4s...6s
16
Mode d'emploi RTS03M
8,2kW
et un barrage
