Mode d'emploi RTS03M

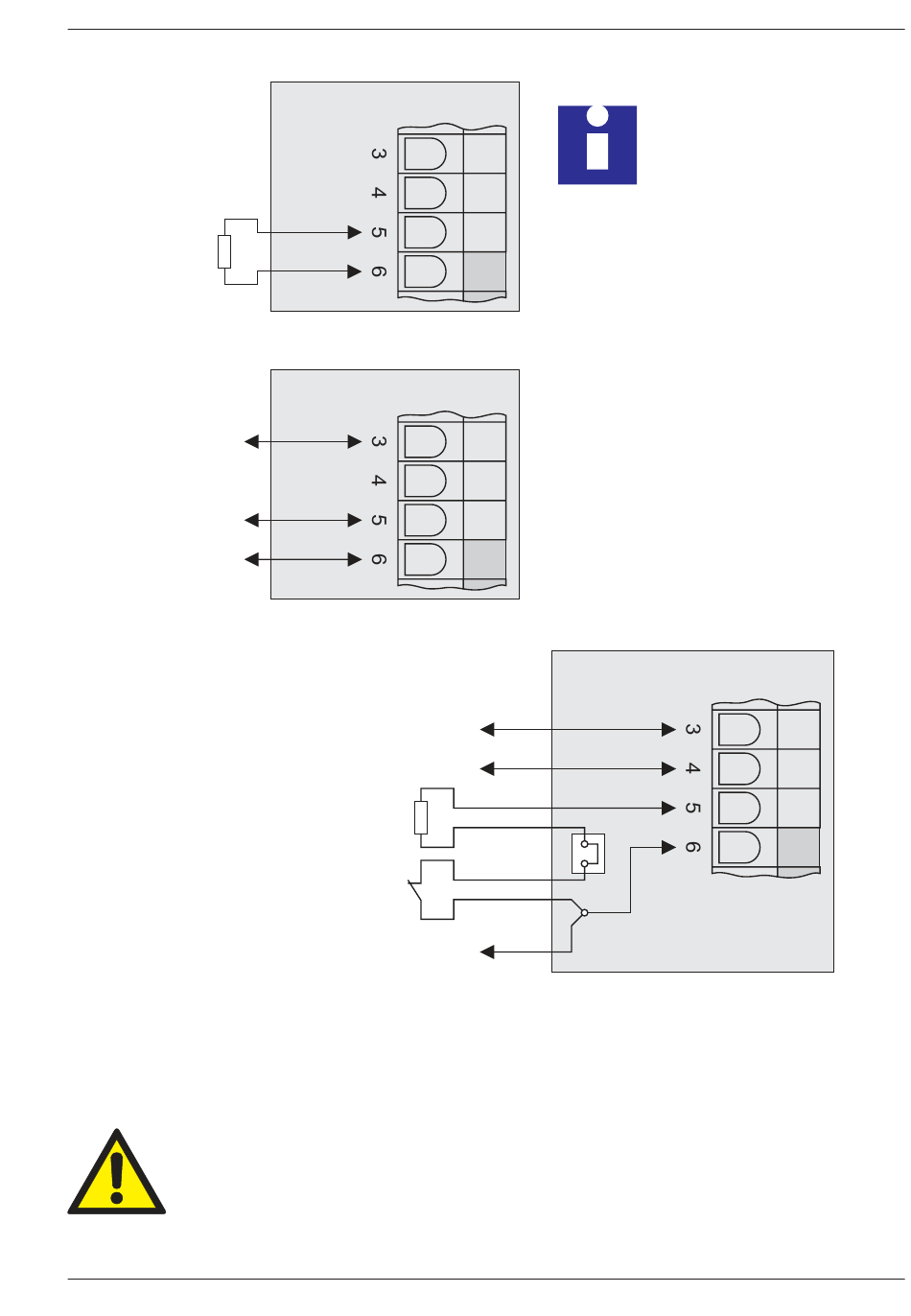

Barre palpeuse 8,2k
barre palpeuse
(8k2)
Barre optoélectronique (Fraba OSE)
OSE brun (+12V)
OSE vert
OSE blanc (GND)
Barrage photoélectrique (12V-) + barre palpeuse (8,2k
+12V (récepteur barrage photoélectrique)
+12V (émetteur barrage photoélectrique)
barre palpeuse (8k2)
contact récepteur
barrage photoélectrique
masse (émetteur / récepteur)
Si l'installation d'un barrage photoélectrique à réflexion ne comporte qu'un
seul raccord à la tension de service, il faut y utiliser la borne 4. La borne 6
sert de potentiel de référence (GND) soit pour la tension de service soit
pour le contact d'ouverture.
Attention!
photoélectrique ne doit pas dépasser la valeur indiquée dans le
chapitre 2.2. Installer éventuellement une alimentation en
électricité externe pour le récepteur du barrage photoélectrique.
W
boîtier de commande
boîtier de commande
La consommation en électricité du barrage
Installation et mise en marche
Des mesure
constructives placées
sur la porte de garage
doivent empêcher le
déclenchement de la
barre palpeuse en
position fin de course
inférieure.
W )
boîtier de commande
