Mode d'emploi RTS03M
4.2
Unités de fonction

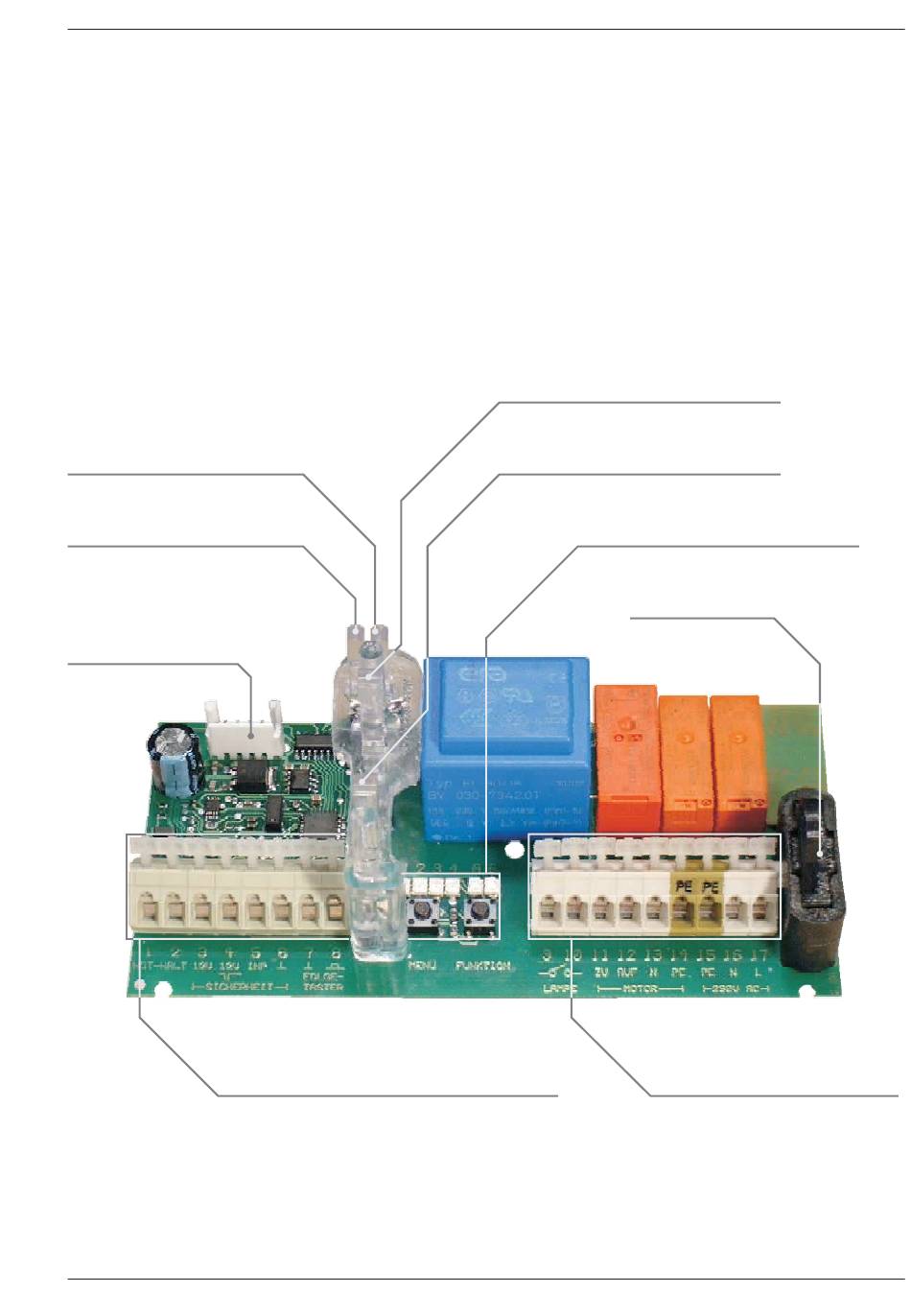

La photographie suivante montre la platine de commande se trouvant à
l'intérieur du boîtier. Son accès est donc nécessaire lors de l'installation et
la configuration de la première mise en marche. C'est pour cette raison
que tous les éléments importants sont dessinés afin de simplifier
l'orientation. Certains de ces éléments seront évoqués dans les chapitres
suivants de la notice.
Diode lumineuse
«marche»
Diode lumineuse
«sécurité»
Emplacement de
raccordement pour le
module de réception
Bornes d'alimentation pour les
dispositifs de sécurité et le
transmetteur de commande
Installation et mise en marche
Touche «ouverture»
Touche «fermeture»
Touches et affichages
des préréglages
Fusible
5 x 20, 2,5 A
Bornes d'alimentation
raccordées au réseau
Schéma 4-1, Eléments de fonctions
