▶ S'assurer que la longueur « A » des élargissements du tube
d'un diamètre de 3/8" est de 2,5 à 2,7 mm, et
de 1,8 à 2 mm pour le tube d'un diamètre de 1/4".
1

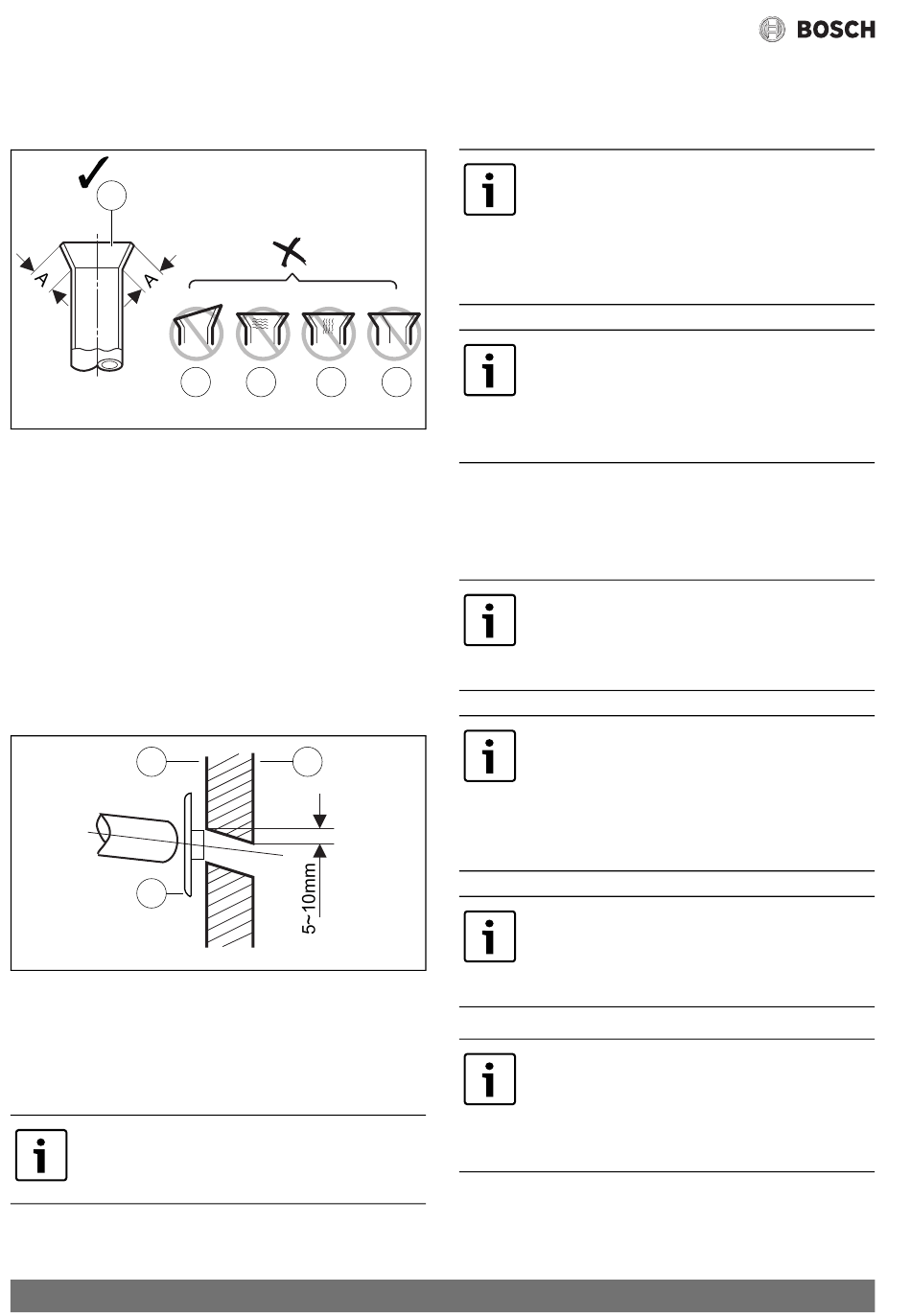

Fig. 22
Elargissement correct
[1] Tube en cuivre élargi
[2] Oblique
[3] Surface endommagée
[4] Surface fendue
[5] Epaisseur inégale
▶ Renouveler le nettoyage en protégeant les extrémités des
tuyaux contre les impuretés jusqu'à ce qu'ils soient raccor-
dés à l'unité extérieure et/ou au ballon.
▶ S'il le mur doit être perforé pour faire passer les conduites
de réfrigérant, prévoir un diamètre d'env. 55 mm et une
pente vers le mur extérieur d'environ 5 à 10 mm.
1
3
Fig. 23
Préparation pour le passage des conduites de réfri-
gérant par le mur
[1] Intérieur
[2] Extérieur
[3] Cache décoratif
Un cache décoratif est livré avec l'appareil
pour garnir les trous peu esthétiques à l'inté-
rieur des pièces.
24
2
3
4
6720818058-09.1V
2
6720818058-10.1V
▶ Monter les conduites de réfrigérant préparées de manière
conforme, avec des raccords à sertir propres et une isola-
tion thermique, tout le long du parcours prédéfini.
Les conduites doivent être posées sur des
trajets aussi courts que possible, des coudes
de 90° et plus devant être évités.
Privilégier les segments droits.
Minimiser la pente entre le point le plus haut
et le plus bas de chaque conduite.
Les conduites de réfrigérant doivent être
fixées sur les murs conformément aux pra-
5
tiques éprouvées ainsi qu'aux règlements en
vigueur relatives aux installations de condi-
tionnement d'air.
▶ Resserrer à fond les écrous rabattables sur les parties exté-
rieures des tubes dans l'unité extérieure et le ballon à l'aide
d'une clé dynamométrique, et respecter les couples de ser-
rage indiqués.
Pour diminuer les risques de fuites, enduire
les surfaces internes et externes de l'élargis-
sement avec du fioul POE compatible avec le
R134a pour les installations de froid.
Avant de resserrer avec la clé dynamomé-
trique serrer les écrous manuellement après
s'être assuré que la surface interne de l'élar-
gissement du tube est orientée par rapport à
la surface du cône extérieur et fixée sur ce
dernier.
Pour les raccords rabattables de 1/4" un
couple de serrage de 17 Nm est nécessaire,
et pour les raccords de 3/8" utiliser un
couple de serrage de 40 Nm.
Pour resserrer à fond les raccords du ballon,
se servir d'une deuxième clé à fourche de
taille adéquate. Utiliser une pince réglable
pour les raccords afin de maintenir les sou-
papes pendant le serrage ( fig. 24).
