Section 4 • Procédures de dépannage
MÂT
Remplacement du câble de levage du mât
Voir 1-1, Désassemblage du mât .

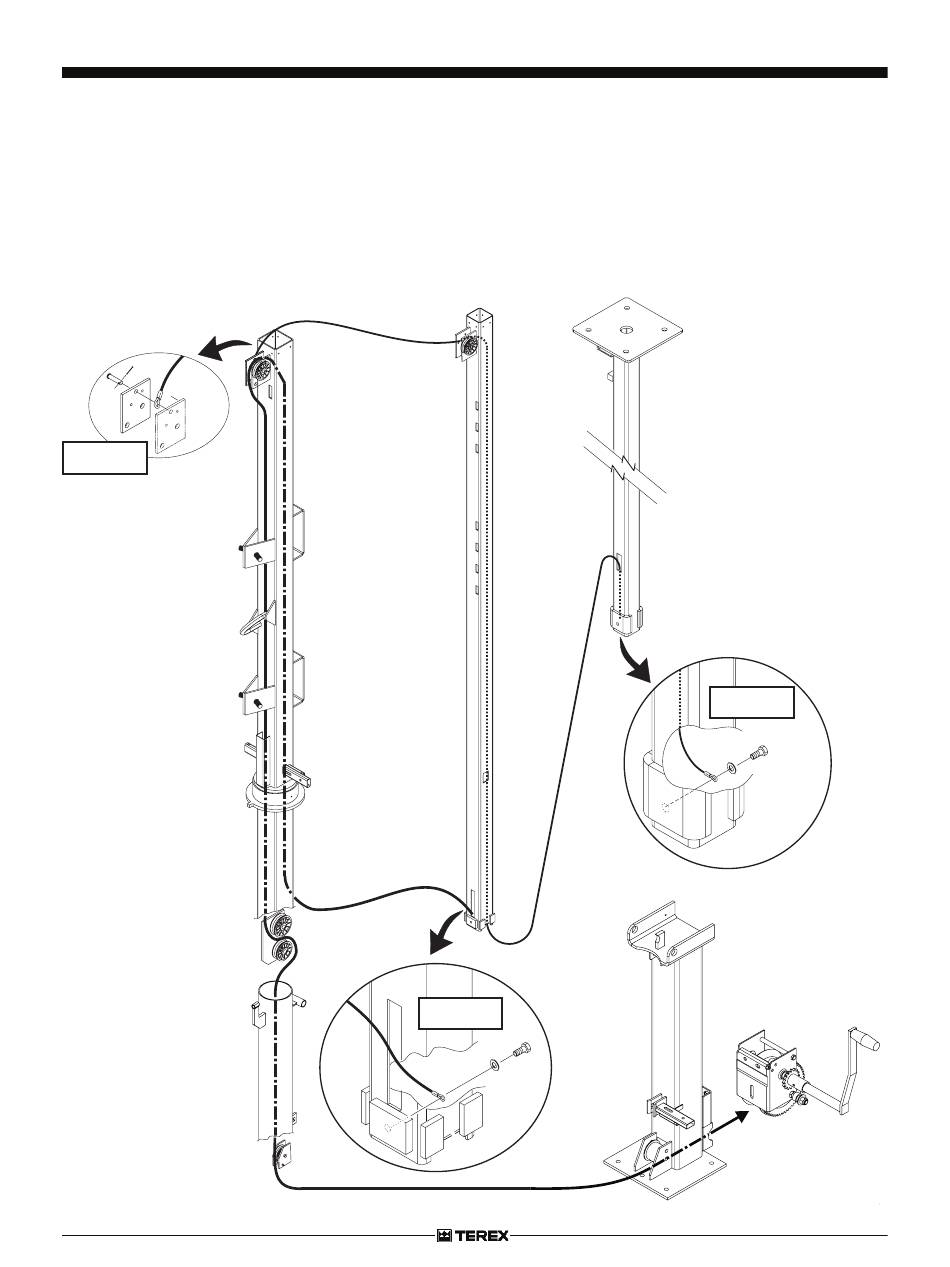

Remarque : se reporter à l'illustration ci-dessous
pour l'acheminement du câble.
A
Détail A
Tube rond
de 15 cm
4 - 4
Section
du mât
de 10 cm
C
Détail C
AL4L • AL5L
Section Section
du mât du mât
de 7,5 cm de 5 cm
B
Base
Avril 2011
RÉV. A
Détail B
Treuil
