8.
Mettez en place quatre vis de guidage métriques M3 dans les trous inférieurs de chaque côté de
l'unité. Quatre vis de guidage métriques M3 supplémentaires sont fournies par HP à l'avant du
châssis, sous le cache avant. Les vis de guidage métriques M3 sont noires. Reportez-vous à la
section
de guidage métriques M3 supplémentaires.
ATTENTION :
peuvent endommager les composants internes de l'unité.
REMARQUE :
l'ancienne unité sur la nouvelle.
REMARQUE :

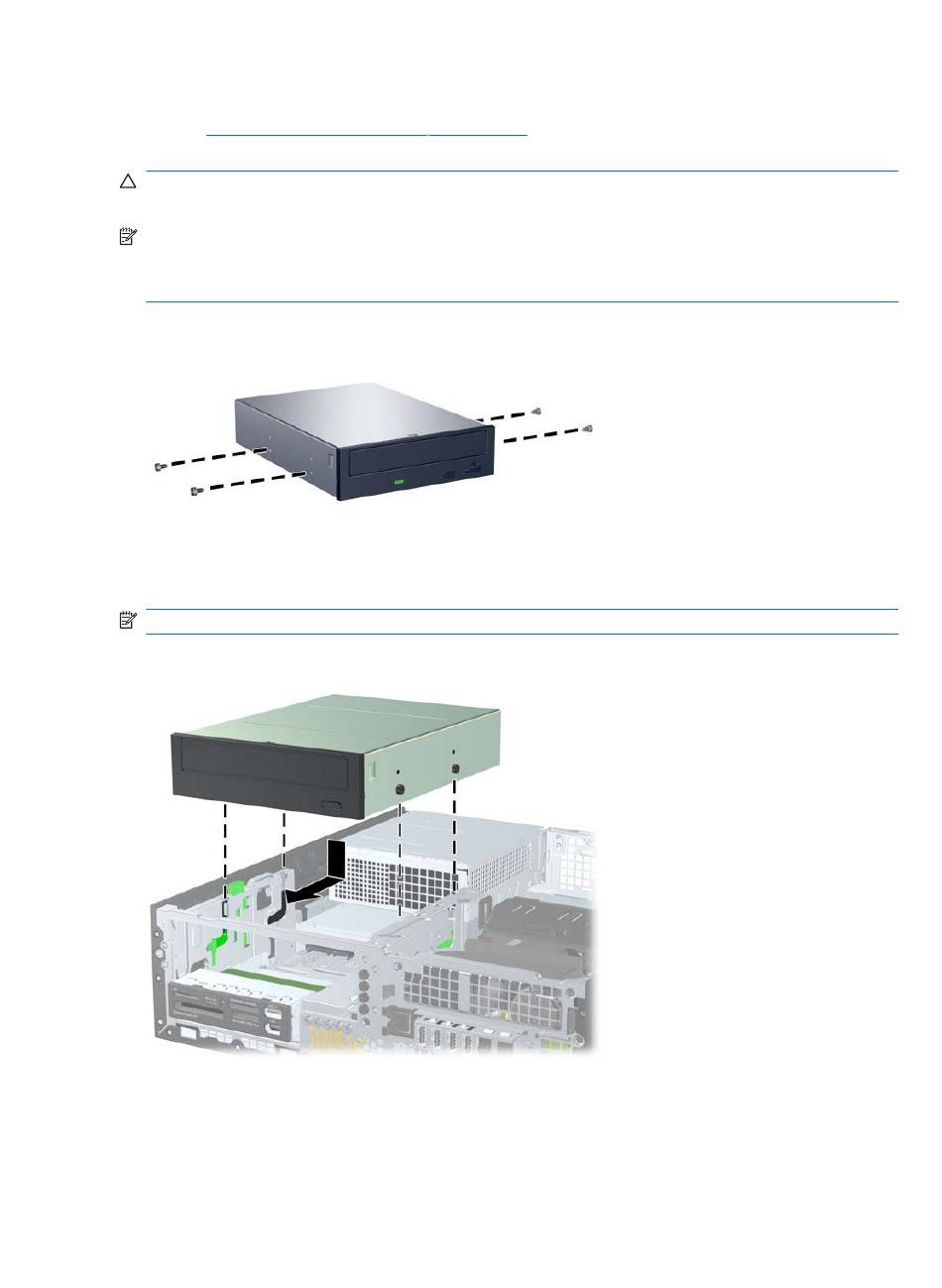

Figure 23
9.
Placez les vis de guidage sur l'unité dans les connecteurs J du compartiment de l'unité. Faites
ensuite glisser l'unité vers l'avant de l'ordinateur pour la bloquer.
REMARQUE :
Figure 24
26
Mises à niveau matérielles
Installation et retrait d'unités à la page 21
Utilisez uniquement des vis de guidage de 5 mm de long. Des vis plus longues
Lorsque vous remplacez une unité de disque, placez les quatre vis M3 de
Votre ordinateur peut être différent de l'illustration ci-après.
Installation des vis de guidage dans l'unité optique
Votre ordinateur peut être différent de l'illustration ci-après.
Installation d'une unité optique
pour une illustration de l'emplacement des vis
FRWW
