Installation et retrait d'unités
Lorsque vous installez des unités supplémentaires, procédez comme suit :
● Le disque dur SATA (Serial ATA) principal doit être connecté au connecteur SATA (bleu foncé)
principal sur la carte mère.
● Connectez une unité optique SATA au connecteur SATA blanc de la carte mère.
●
Connectez un câble adaptateur eSATA en option au connecteur ESATA noir sur la carte mère.
●
Connectez un câble USB de lecteur de cartes multimédia au connecteur USB multimédia de la
carte mère. Si le lecteur de cartes multimédia possède un port 1394, connectez le câble 1394 à la
carte PCI 1394.
●
Le système ne prend pas en charge les unités optiques PATA (Parallel ATA) ni les disques durs
PATA.
●
Vous devez installer des vis de guidage pour garantir le bon alignement et l'emboîtement de l'unité
dans la cage d'unité. HP a fourni des vis de guidage supplémentaires pour les compartiments
d'unité externe (cinq vis standard 6-32 et quatre vis métriques M3), situées à l'avant du châssis,
sous le cache avant. Les vis standard 6-32 sont nécessaires en cas de disque dur secondaire.
Toutes les autres unités (sauf le disque dur principal) utilisent des vis métriques M3. Les vis
métriques fournies par HP sont noires et les vis standard fournies par HP sont de couleur argent.
Si vous procédez au remplacement du disque dur principal, vous devez retirer les quatre vis de
guidage d'isolation 6-32 de couleur argent et bleu du disque que vous remplacez et les installer
dans le nouveau disque.
REMARQUE :

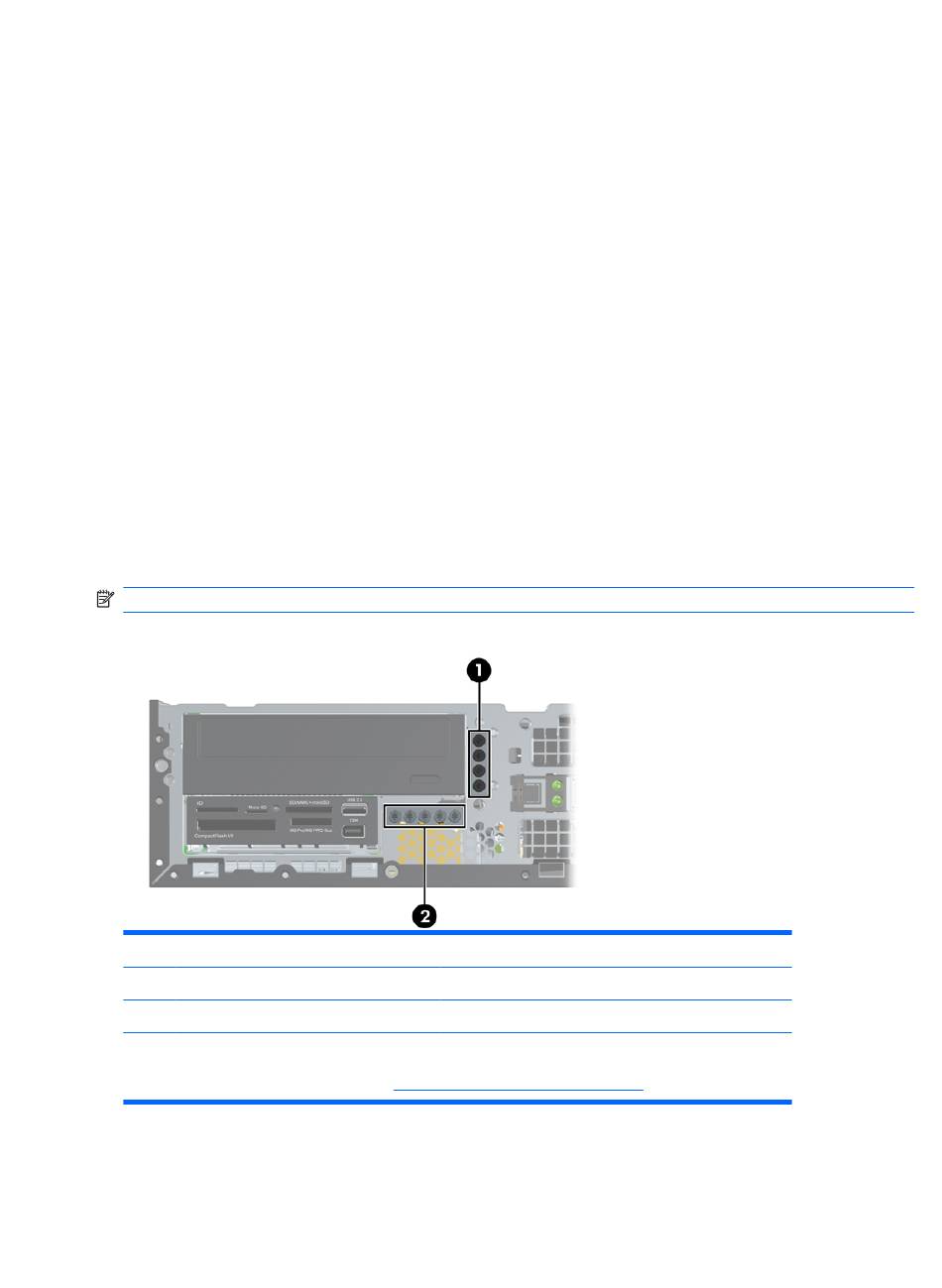

Figure 18 Emplacements des vis de guidage supplémentaires
N° Vis de guidage
1 Vis métriques M3 noires
2 Vis standard 6-32 de couleur argent
Au total, cinq vis standard 6-32 de couleur argent supplémentaires sont fournies. Quatre sont utilisées
comme vis de guidage pour le disque dur secondaire. La cinquième vis est utilisée pour sécuriser le cache
avant (pour plus d'informations, consultez
FRWW
Votre ordinateur peut être différent de l'illustration ci-après.
Sécurité du panneau avant à la page
Périphérique
Toutes les unités (sauf les disques durs)
Disque dur secondaire
46).
Installation et retrait d'unités 21
