10.2 Dimensions, ALPHA2 et ALPHA3, XX-40, XX-50, XX-60, XX-80
Schémas cotés et tableau des dimensions.

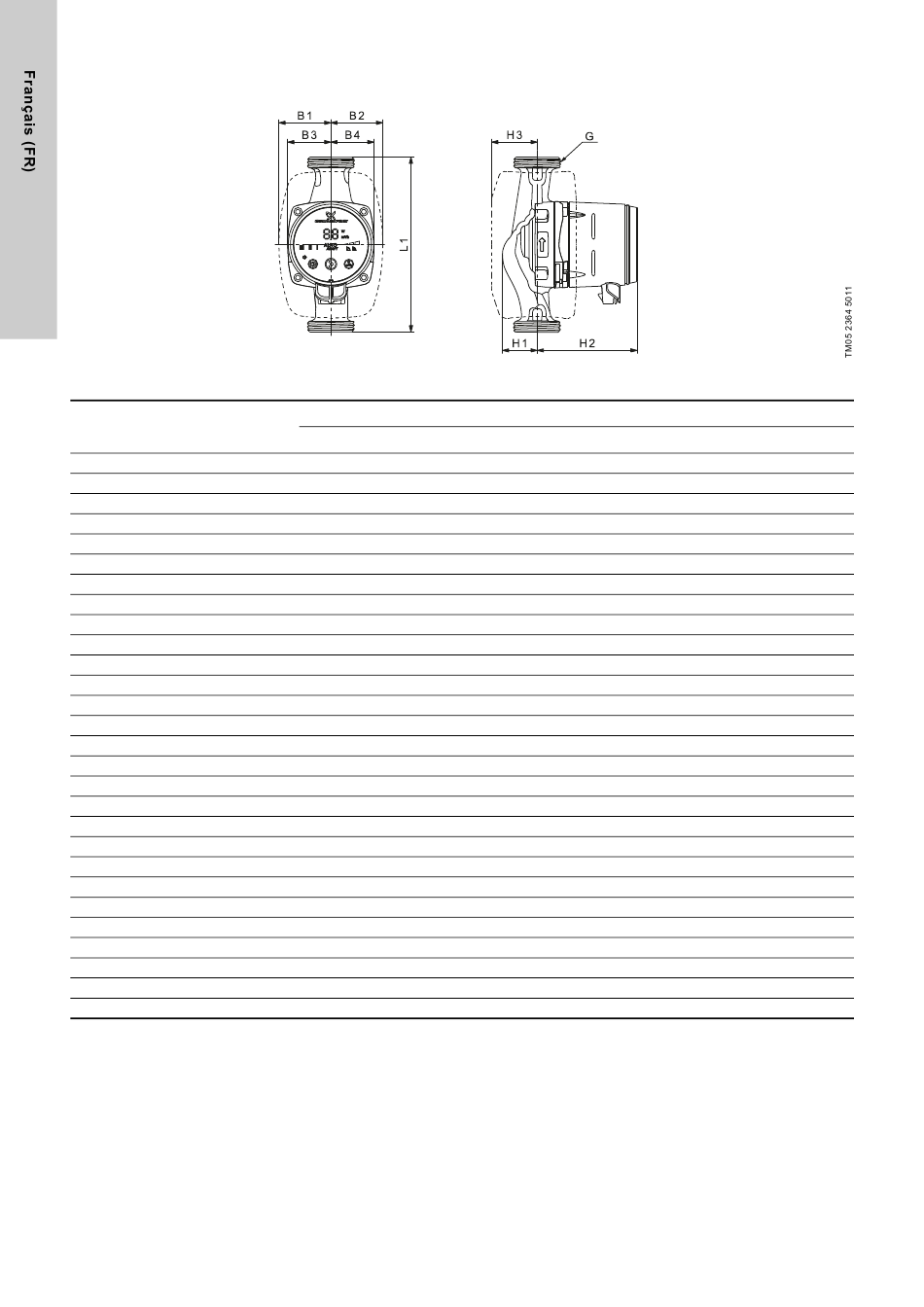

Fig. 34 ALPHA2 et ALPHA3, XX-40, XX-50, XX-60, XX-80
Type de circulateur
ALPHA2/3 15-40 130
ALPHA2/3 15-50 130
ALPHA2/3 15-60 130
ALPHA2/3 15-80 130
ALPHA2/3 25-40 130
ALPHA2/3 25-40 N 130
ALPHA2/3 25-50 130
ALPHA2/3 25-50 N 130
ALPHA2/3 25-60 130
ALPHA2/3 25-60 N 130
ALPHA2/3 25-80 130
ALPHA2/3 25-80 N 130
ALPHA2/3 25-40 180
ALPHA2/3 25-40 N 180
ALPHA2/3 25-50 180
ALPHA2/3 25-50 N 180
ALPHA2/3 25-60 180
ALPHA2/3 25-60 N 180
ALPHA2/3 25-80 180
ALPHA2/3 25-80 N 180
ALPHA2/3 32-40 180
ALPHA2/3 32-40 N 180
ALPHA2/3 32-50 180
ALPHA2/3 32-50 N 180
ALPHA2/3 32-60 180
ALPHA2/3 32-60 N 180
ALPHA2/3 32-80 180
ALPHA2/3 32-80 N 180
* Version pour le Royaume-Uni : ALPHA2 et ALPHA3, 15-50/60 G 1 1/2.
22
L1 B1 B2
130 54 54
130 54 54
130 54 54
130 54 54
130 54 54
130 54 54
130 54 54
130 54 54
130 54 54
130 54 54
130 54 54
130 54 54
180 54 54
180 54 54
180 54 54
180 54 54
180 54 54
180 54 54
180 54 54
180 54 54
180 54 54
180 54 54
180 54 54
180 54 54
180 54 54
180 54 54
180 54 54
180 54 54

Dimensions

B3 B4 H1
44,5 44,5 35,8
44,5 44,5 35,8
44,5 44,5 35,8
44,5 44,5 35,8
44,5 44,5 35,8
44,5 44,5 36,8
44,5 44,5 35,8
44,5 44,5 36,8
44,5 44,5 35,8
44,5 44,5 36,8
44,5 44,5 35,8
44,5 44,5 36,8
44,5 44,5 35,9
44,5 44,5 36,9
44,5 44,5 35,9
44,5 44,5 36,9
44,5 44,5 35,9
44,5 44,5 36,9
44,5 44,5 35,9
44,5 44,5 36,9
44,5 44,5 35,9
44,5 44,5 36,9
44,5 44,5 35,9
44,5 44,5 36,9
44,5 44,5 35,9
44,5 44,5 36,9
44,5 44,5 35,9
44,5 44,5 36,9
H2 H3 G
103,5 47 G 1
103,5 47 G 1*
103,5 47 G 1*
103,5 47 G 1
103,5 47 G 1 1/2
103,5 47 G 1 1/2
103,5 47 G 1 1/2
103,5 47 G 1 1/2
103,5 47 G 1 1/2
103,5 47 G 1 1/2
103,5 47 G 1 1/2
103,5 47 G 1 1/2
103,5 47 G 1 1/2
103,5 47 G 1 1/2
103,5 47 G 1 1/2
103,5 47 G 1 1/2
103,5 47 G 1 1/2
103,5 47 G 1 1/2
103,5 47 G 1 1/2
103,5 47 G 1 1/2
103,5 47 G 2
103,5 47 G 2
103,5 47 G 2
103,5 47 G 2
103,5 47 G 2
103,5 47 G 2
103,5 47 G 2
103,5 47 G 2
