12. Accessoires

12.1 Raccords (unions et vannes)

Écrou-union avec filetage
interne
Rp
3/4 1
15-xx*
G 1
15-xx N*
25-xx 529921 529922 529821 529925 529924
G 1 1/2
25-xx N 529971 529972
32-xx 509921 509922
G 2
32-xx N
Remarque : Les codes articles font référence au kit complet, y compris les joints.
Les codes articles pour les tailles standard sont indiqués en gras.
* Pour la commande des versions 15-xx pour le Royaume-Uni, utiliser des codes articles pour 25-xx (G 1 1/2).
Les filetages G possèdent une forme cylindrique conformément à
la norme EN-ISO 228-1 et ne sont pas étanches. Un joint plat est
nécessaire. Le vissage des filetages G mâles (cylindriques) ne
peut s'effectuer que dans les filetages G femelles. Les filetages G
sont les filetages standard sur le corps du circulateur.
Les filetages R sont des filetages effilés externes, selon la norme
EN 10226-1.
Les filetages Rc et Rp sont internes, avec des filetages effilés ou
cylindriques (parallèles). Le vissage des filetages R mâles
(coniques) s'effectue dans les filetages Rc ou Rp femelles. Voir
fig. 43.
Rc Rp
R
R
G

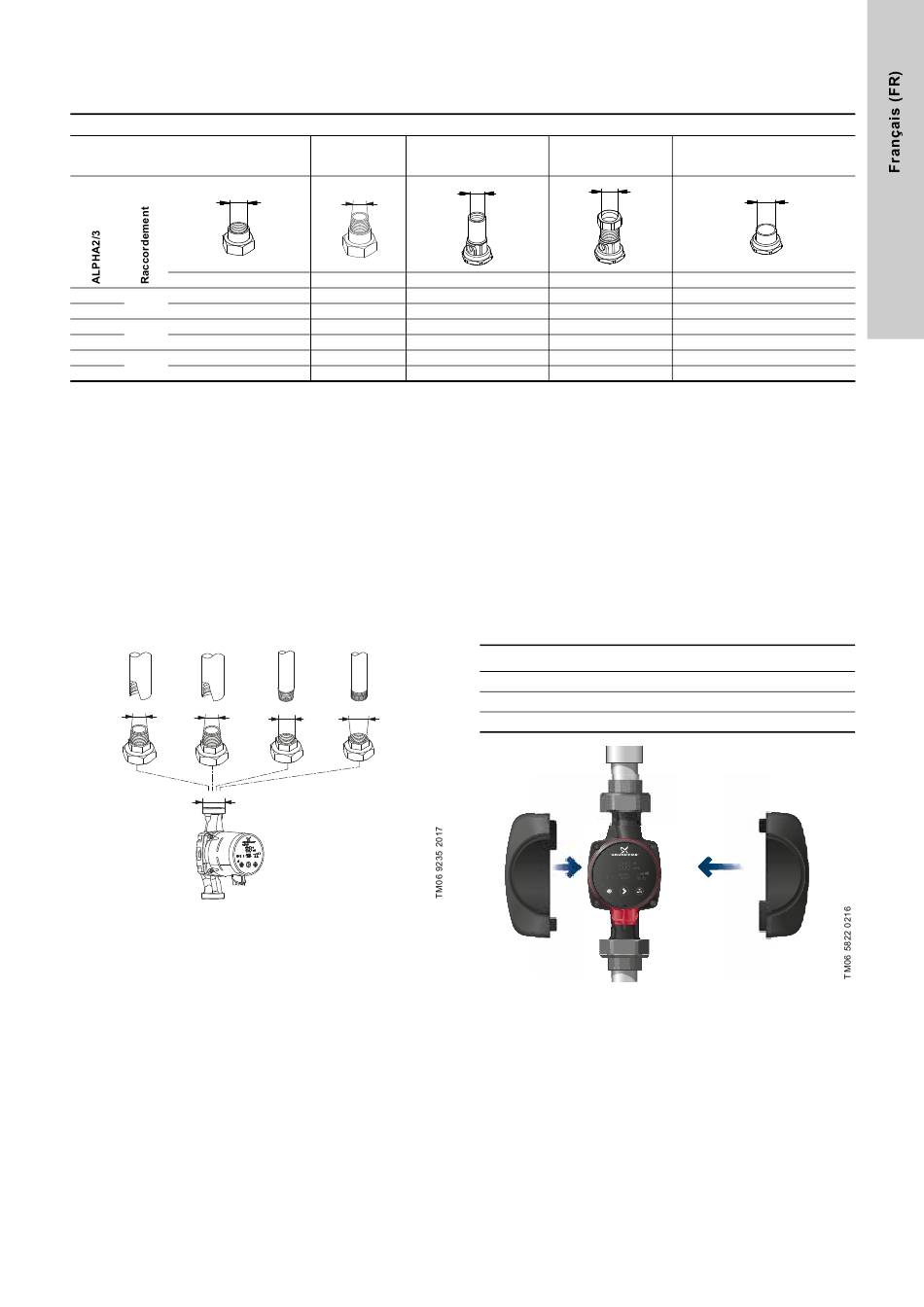

Fig. 43 Filetages G et filetages R
Codes articles, raccords unions
Écrou-union avec Clapet à bille avec filetage
filetage externe
R
1 1/4 1 1 1/4 3/4
519805 519806 519807
509971
R Rp
Rp
Rc
Clapet à bille avec
raccord de
interne
compression
mm
Rp
∅22 ∅28
1 1 1/4
519808 519809

12.2 Coquilles d'isolation, ALPHA2, ALPHA3

Le circulateur est fourni avec deux coquilles d'isolation. Les circu-
lateurs de type A avec chambre de séparation d'air ne sont pas
fournis avec des coquilles d'isolation. Cependant, des coquilles
d'isolation peuvent être commandées en tant qu'accessoires. Voir
tableau ci-dessous.
L'épaisseur isolante des coquilles d'isolation correspond au dia-
mètre nominal du circulateur.
Les coquilles d'isolation, effectuées sur mesure, comprennent le
corps du circulateur entier. Les coquilles d'isolation sont faciles à
installer autour du circulateur. Voir fig. 44.
Type de circulateur
ALPHA2/3 XX-XX 130
ALPHA2/3 XX-XX 180
ALPHA2/3 XX-XX A
Fig. 44 Coquilles d'isolation
Écrou-union avec raccord soudé
mm
∅18 ∅22 ∅28 ∅42
529977 529978 529979
529995
Code article Disponible
98091786 pièce détachée
98091787 pièce détachée
505822 accessoire
