RETIRER ET REMPLACER LA PILE - (PANNEAU DE PIED)

Outils nécessaires :
• Tournevis Phillips #2
• Petit tournevis Phillips #2
• Petit tournevis
• Couteau utilitaire
• Système antistatique
Procédure :
1. Connectez le lit dans une prise de courant mural.
2. Élevez le lit en position haute maximale et mettez-le au niveau.
3. Déconnectez le lit et placez l'interrupteur de pile en position «OFF» (0).
4. À l'aide du petit tournevis ou du couteau utilitaire, retirez l'étiquette arrière du panneau de pied.
REMARQUE : Vous devrez remplacer cette étiquette : QDF27-1768.
5. À l'aide du tournevis Phillips, retirez les six vis du dessus du panneau de contrôle que l'étiquette recouvre.
6. Soulevez l'affichage et à l'aide du petit tournevis Phillips, retirez les trois vis du bas.
7. Retirez le boîtier de l'affichage et déconnectez les deux câbles de la carte de contrôle des fonctions puis placez
l'assemblage de l'affichage sur un banc de travail pour poursuivre.

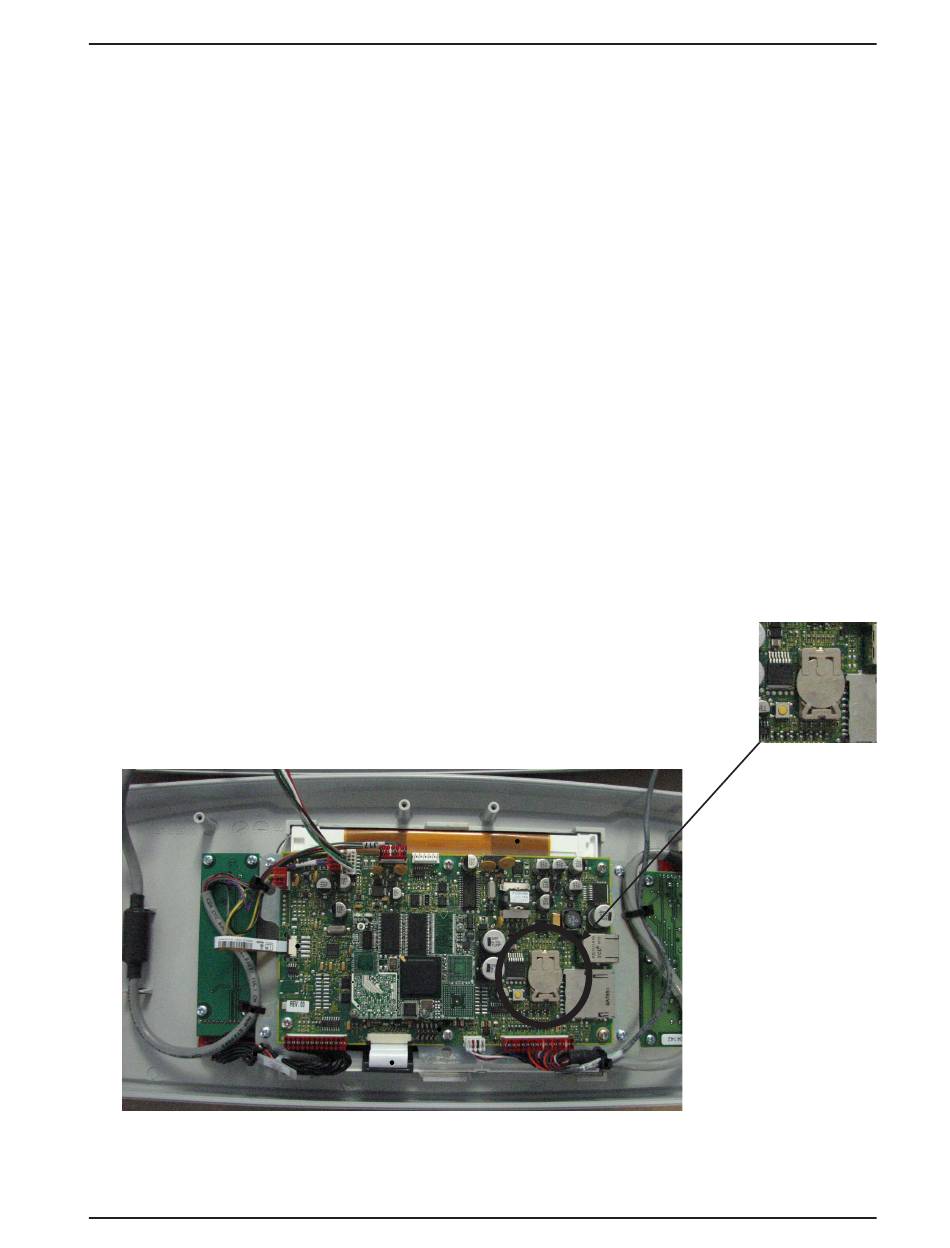

8. Retirez la pile et remplacez-la par une nouvelle (voir la figure ci-dessous).
9. Refaites les étapes précédentes en sens inverse pour réassembler.
10. Complétez la procédure de programmation de l'heure et de la date en vous référant au Guide
de l'utilisateur.
www.stryker.com
Entretien
2131-209-008 REV A
Pile
