Chapitre 2. Etapes d'installation du CLIP
2.2 RACCORDEMENTS
a) Alimentation secteur du CLIP

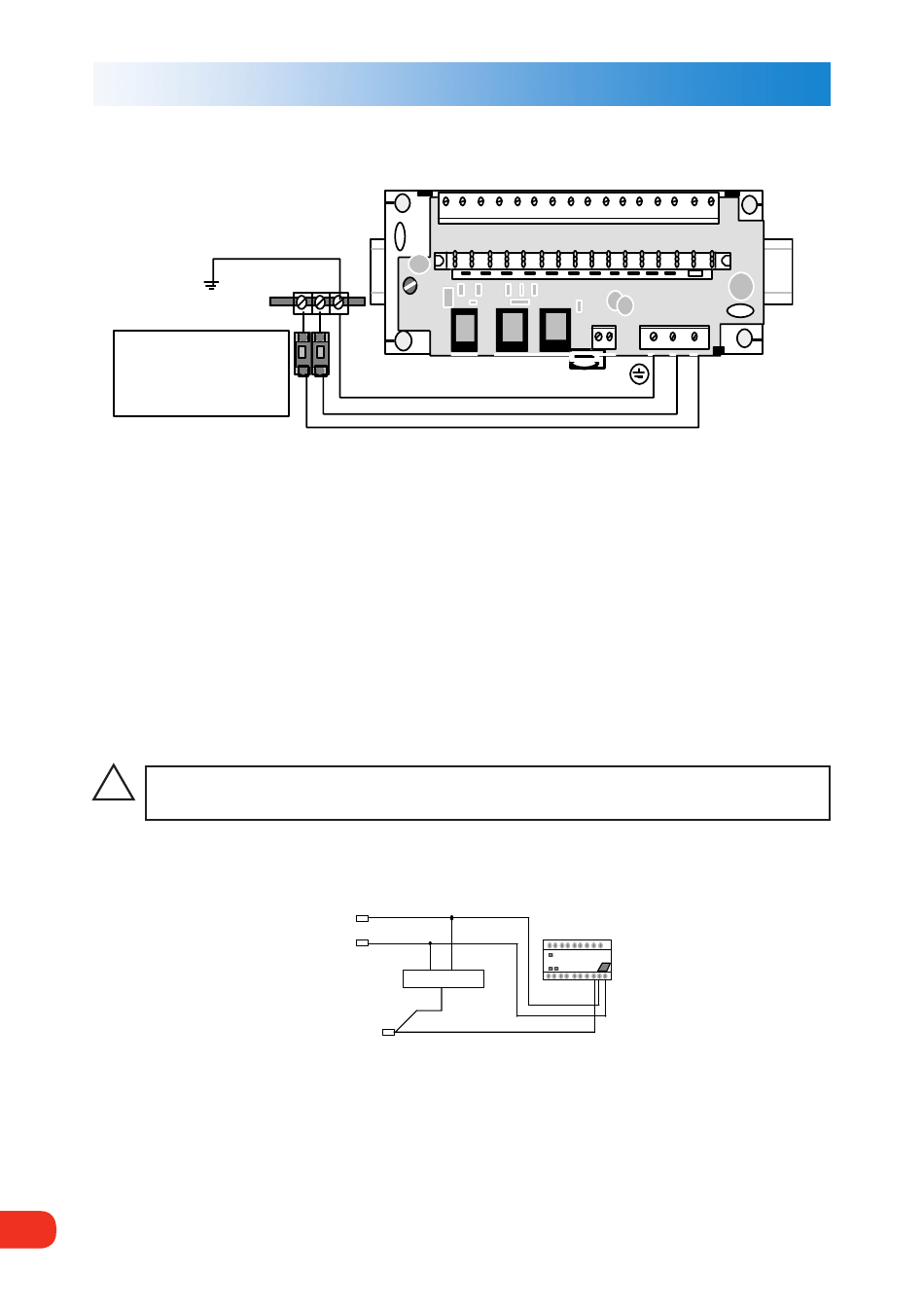

Le CLIP doit être alimenté selon le câblage ci-dessous :
P.E
Disjoncteur DPN :
Réf. : 20742 - 30 mA / 2A
DeclicVegi
(MERLINGERIN)
IMPORTANT :
• Pour l'alimentation secteur, il convient d'utiliser des fils de section 3*1,5 mm
U1000 R2V, pour la France, conforme à la NF C 15-100 (Norme française).
• Le CLIP est un appareil de classe 1 (NF EN 60 950), il nécessite le raccordement à la
Terre (borne de terre de protection).
• Un dispositif de coupure rapidement accessible doit être incorporé dans l'installation fixe.
• Le CLIP est relié à demeure au réseau électrique, un disjoncteur bipolaire doit être
installé sur la Phase et le Neutre. Il assure la sécurité notamment en cas de maintenance
sur le réseau.
NOTA : Un disjoncteur peut alimenter plusieurs CLIP.
• Les CLIP sont alimentés par une alimentation à découpage (rendement = 80%).
Le courant de crête est de 2 ampères au démarrage durant 5 ms.
Le courant normal en fonctionnement est de 30 mA, ex. (CLIP 2Com.)
ATTENTION : L'installateur doit vérifier la conformité avec la norme nationale du câble utilisé,
!
• PROTECTION PAR UN PARAFOUDRE SECTEUR.
Pour une protection optimale contre les surtensions, nous vous conseillons d'utiliser des
parafoudres. (norme NFC 15-100 dépend du niveau kéraunique de la région).
Schéma de montage :
Lors du montage des protections :
• Les conducteurs de Terre de la
potentiel (voir schéma ci-dessus).
• La liaison de Terre doit être la plus courte possible, et l'impédance de la Terre la
plus faible possible.
• Les fils A, B, C doivent être les plus courts possibles.
• Pour les lignes secteur, une protection à détection de courant adapté (fusible, disjoncteur...)
doit obligatoirement être montée en amont de la protection.
8
N.
Ph.
Jaune-Vert
Noir
Bleu
si cette installation est effectuée en dehors de la France.
PH
N
A
B
PROTECTION
C
TERRE
protection et de l'équipement doivent être au même
P h
N
(type de câble :
2
Ph N
