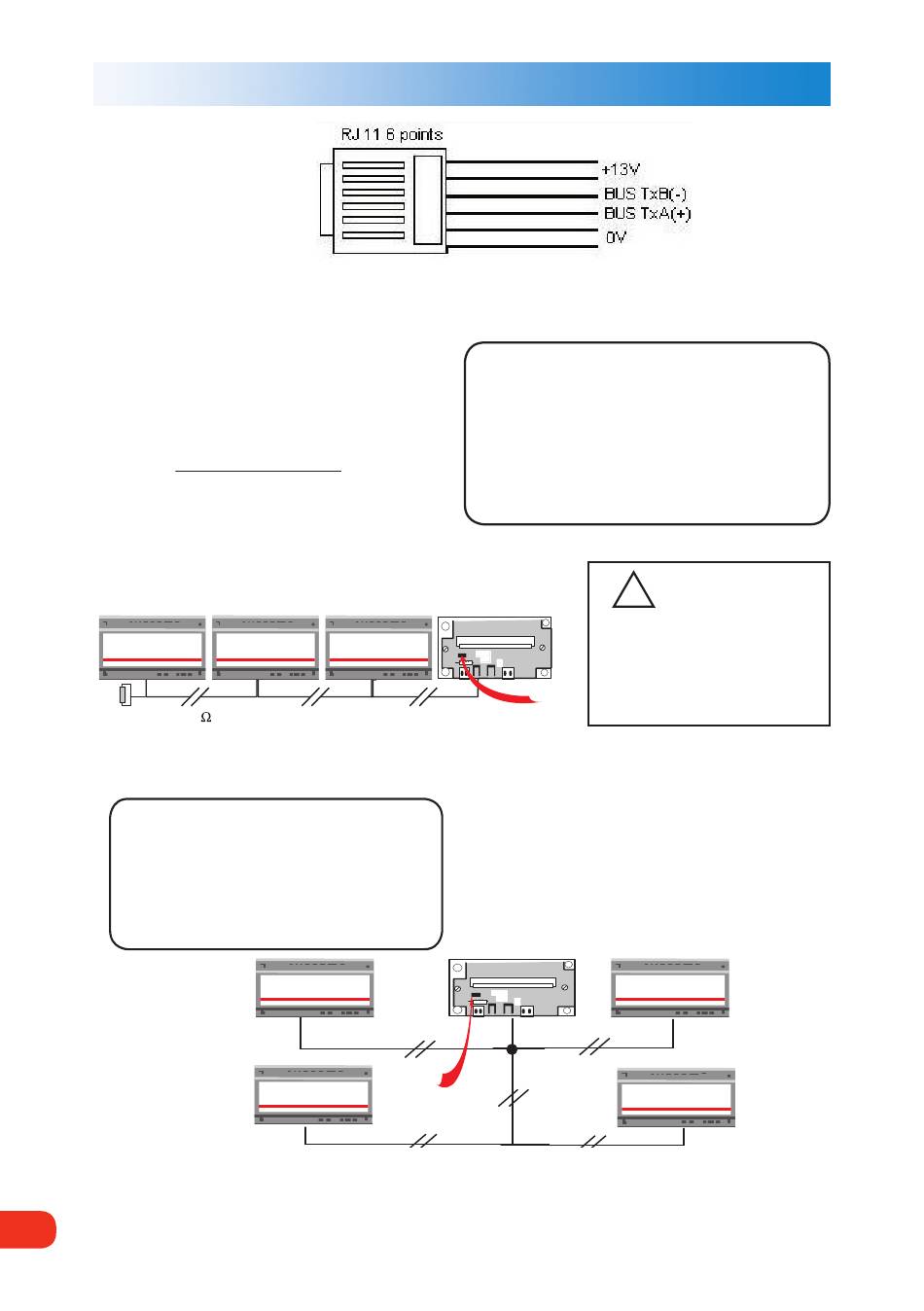

Chapitre 2. Etapes d'installation du CLIP
d) ExtenBUS
• La topologie en BUS linéaire :
Le choix du type de câble et la distance maximale sont indiqués dans le tableau ci-dessous.
NOTA : lorsqu'une Extension est à une distance inférieure à 25 cm du
CLIP, nous vous conseillons de placer le strap sur l'embase Extension à
la place de la résistance de terminaison du CLIP .
Il est indispensable de placer une résistance de terminaison de
470 Ω - 1/4W à chaque extrémité du segment.
(voir schéma ci-dessous).
NOTA : les câbles de catégorie 5 (UTP5 ou FTP5) sont définis à
partir de jauges AWG. Les jauges recommandées pour le CLIP sont
comprises entre AWG 21 et AWG 24.
CLIP
Resistance 470
• La topologie en étoile ou dorsale
Le choix du type de câble et la distance maximale sont indiqués dans le tableau ci-dessous.
Câble
U1000R2V
SYT - 1
SYT - 1
UTP 5
Une résistance (R) de 470 Ω est à placer au centre de l'étoile. Vous pouvez utiliser la résistance
intégrée dans l'embase extension la plus proche. Sa mise en service nécessite de mettre un strap.
Il faut ensuite équilibrer l'étoile avec des résistances de terminaison dont la somme est égale à la
12
résistance centrale (R).
- 1/4W
Strap sur embase Extension
Longueur
Section
maximale
1,8 mm
50 m.
2
0,9 mm
100 m.
2
0,6 mm
200 m.
2
0,4 mm
400 m.
2
����
���������
Câble
U1000R 2V
SYT - 1
SYT - 1
UTP 5
Embase Extension
NOTA :
La longueur maximale indiquée dans le tableau
ci-contre correspond à la somme de toutes les
branches de l'étoile.
R
�����
Longueur
Section
maximale
1,8 mm
100 m.
2
0,9 mm
200 m.
2
0,6 mm
500 m.
2
0,4 mm
1000 m.
2
!
ATTENTION :
Lorsque la longueur du bus est
inférieure à 10 mètres, il n'est pas
nécessaire de placer les résistances
de terminaison.
���������
���������
