Chapitre 2. Etapes d'installation du CLIP
L'extension WAN permet la communication sur un réseau Ethernet et par modem.
Rail DIN
avec pas
normalisé
= 16
Nota : L'extension WAN peut être alimentée soit en 12 Vcc par le bornier (J4) soit en
24 Vcc ou 24 Vac par le bornier (J5).
Prise Modem
Attention : lorsque l'extension WAN est déconnectée de son embase, la continuité de
l'ExtenBUS est interrompue, il est donc préférable de monter cette extension en fin de bus ou
d'utiliser un bornier ExtenBUS (CLP 635).
30

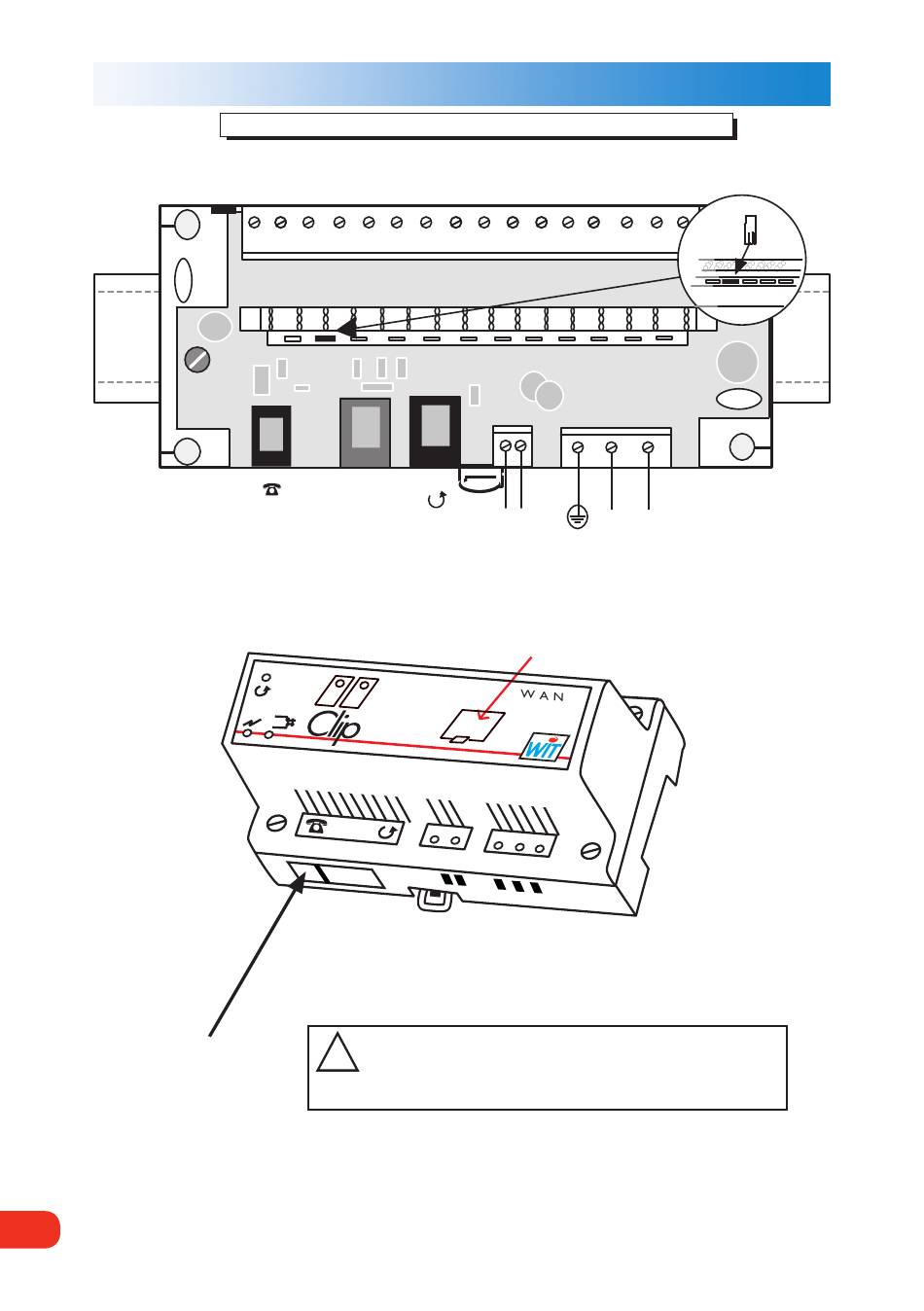

CÂBLAGE DE L'EMBASE POUR L'EXTENSION WAN
1
2
3
4
5
6
L
Bornier principal
Port de
telechargement
ExtenBUS
Port modem
�� ��
ATTENTION : l'embase de l'extension WAN est
!
7
8
9
10
11
12 13
J4
+ -
Alimentation
24Vac ou 24Vcc
12 Vcc
����� �������� �� ���� �
spécifique : ref. CLP 106
Pion de
détrompage
14
15
I
H
G
F E
J5
Alimentation
