Chapitre 1. Plan d'une installation

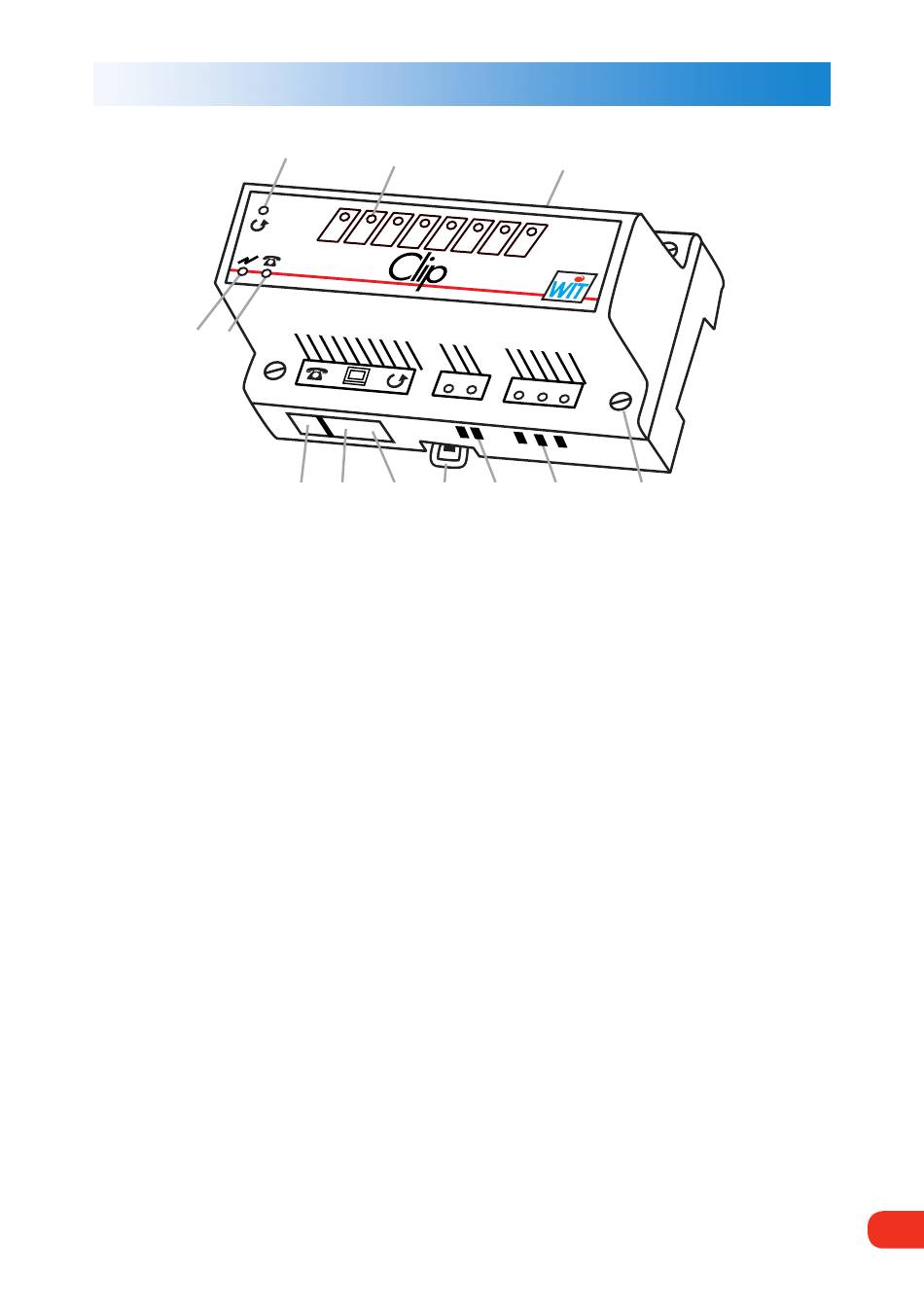

1.2 VUE EXTÉRIEURE
9 8
1 -
4 vis quart de tour : Elles permettent le verrouillage du boîtier sur son embase d'origine.
2 -
Un bornier d'alimentation à vis : Il permet l'alimentation du module (Terre, Phase, Neutre).
3 -
Un bornier batterie à vis : Il permet la connexion d'une batterie de type 12V - 0,8Ah à 6Ah.
4 -
Un clip de verrouillage : Il permet la fixation sur le rail DIN (pas normalisé : 16).
5 -
Port B : Le bornier d'entrées/sorties de type RJ11 (6 points) :
Il permet le raccordement des Extensions (bus ExtenBUS). Ce bornier n'est pas
géré avec le CLIP Nano.
6 -
Port A : Le bornier poste terminal de type RJ11 (6 points) :
Il permet le raccordement d'un terminal (Minitel ou P.C.).
7 -
Port C : Le bornier Modem de type RJ9 (4 points) : Il permet de recevoir ou d'envoyer des
appels via le réseau téléphonique ou LS (RTC : V21, V22, V22Bis, V23 - LS : V22, 22Bis,V23).
8 -
Un voyant statut système (jaune) : C'est le témoin de prise de ligne.
9 -
Un voyant Power ON (vert) : Il indique si le module est sous tension.
10 -
Un voyant Statut de la carte d'extension (jaune) : Il indique un état de fonctionnement.
11 -
Voyants état des entrées et/ou sorties : Ils indiquent l'état des entrées/sorties.
12 -
Bornier de raccordement des entrées et/ou sorties :
Il permet le raccordement des capteurs, liaisons automates etc ...
10
11
7
6
5
4
LEGENDE :
12
3
2
1
5
