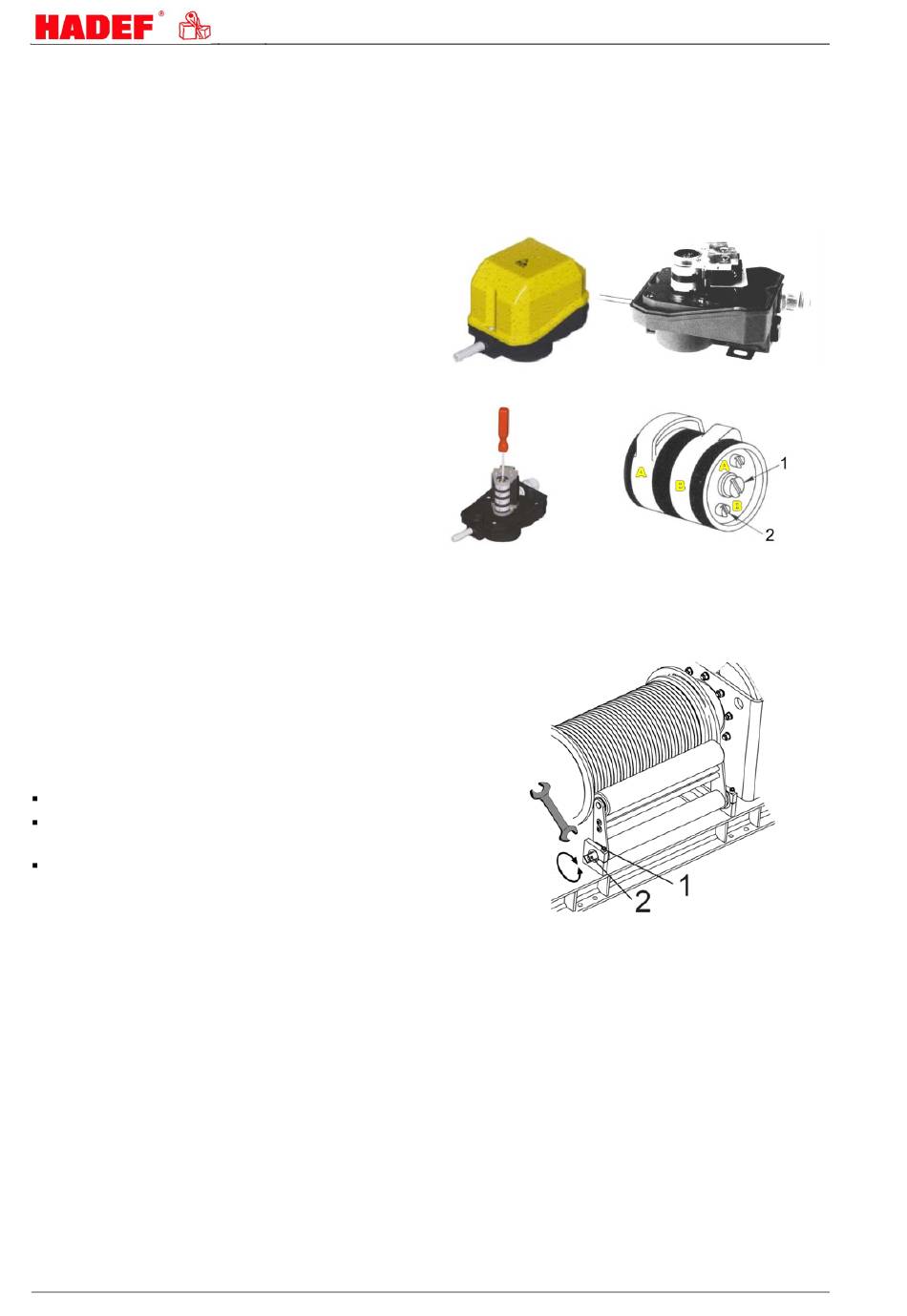

12.5 Fin de course à cames
12.5.1 Réglage du point de commutation
Régler tout d'abord la came descente. Pour cela, mettre la charge en position basse et régler la came
correspondante. Puis régler la position haute. Pour cela :
1 Dévisser le capot de protection et le retirer.
2 Débloquer la vis centrale (1).
3 Régler les cames (A+B) à l'aide des vis
(2A+2B).
4 Bloquer la vis centrale (1).
5 Revisser le capot en faisant attention à
repositionner correctement le joint.
Dans la position basse du treuil, il faut laisser au
minimum 3 tours morts de câble sur le tambour.
Vérifier à nouveau les positions de réglage avec
précaution.
Pos: 16.5.2 /12-INSTANDSETZUNG/E+P - Winde - Zubehör/Andrückrolle/Andrückrolle @ 2\mod_1311856704006_19008.docx @ 19934 @ @ 1
12.6 Rouleau presse câble (option)
Réglage
Dévisser la vis (1)
Tourner l'écrou (2) jusqu'à ce que le rouleau
presse câble appui suffisamment sur le câble.
Retenir l'écrou et resserrer la vis (1)
Pos: 16.5.3.1 /12-INSTANDSETZUNG/E+P - Winde - Zubehör/Schlaffseilschalter/Schlaffseilschalter - Einstellung @ 1\mod_1245934776622_19008.docx @ 19380 @ @ 1
24
Illustration 17
Illustration 18
Illustration 19
