Mavic Air Guide de l'utilisateur

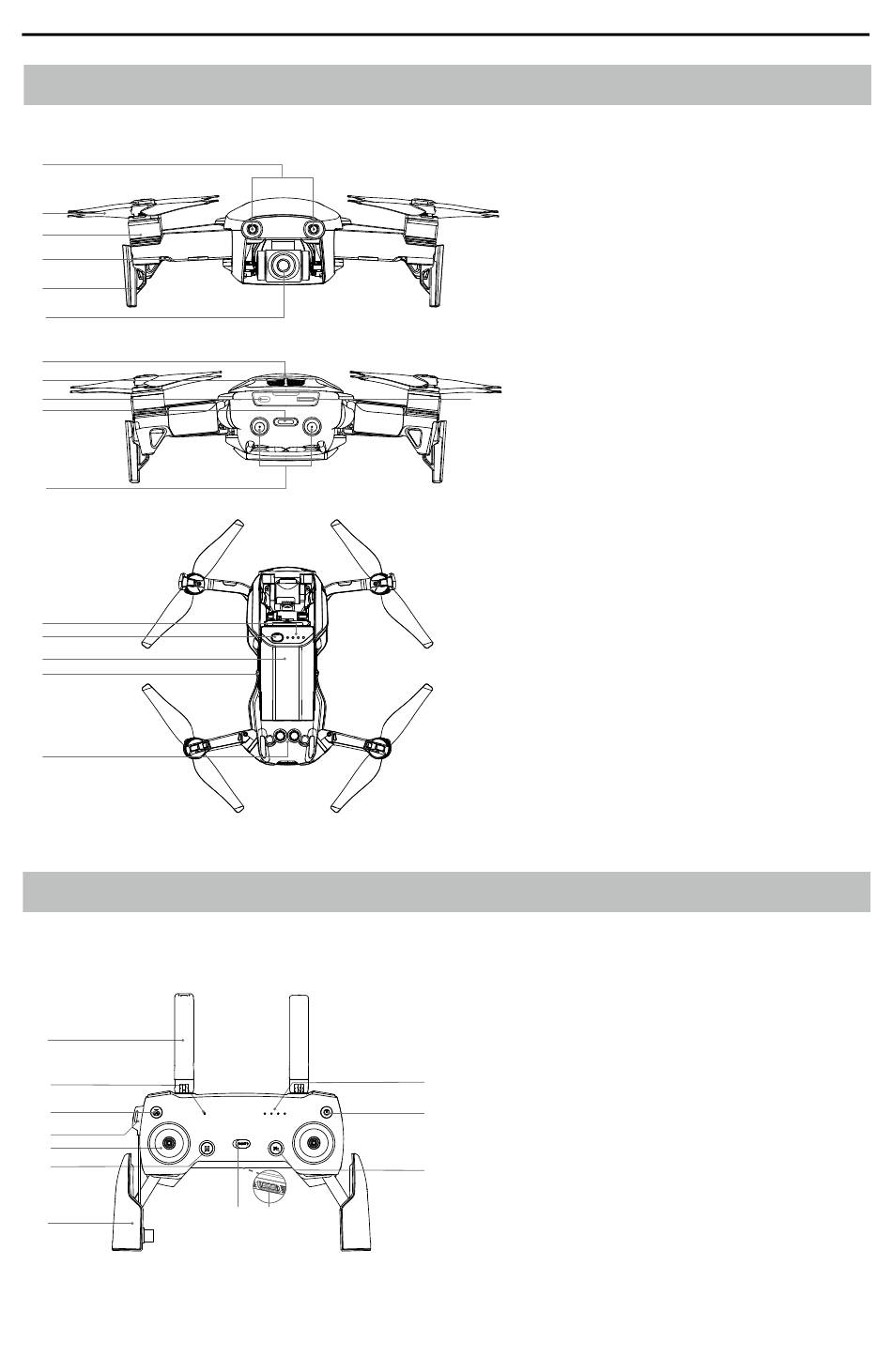

Schéma de l'appareil
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
Schéma de la radiocommande
1
2
3
4
5
6
7
©
8
2018 DJI Tous droits réservés.
8 9
1. Système optique avant
2. Hélices
3. Moteurs
4. LED avant
5. Train d'atterrissage
(avec antennes intégrées)
6. Nacelle et caméra
10
7. Antennes GPS
8. Aérations
9. Port USB-C
10. Logement de la carte Micro-SD
11. Voyant d'état de l'appareil / Bouton
de fonction
12. Système optique arrière
13. Indicateurs de niveau de batterie
14. Bouton d'alimentation
15. Batterie de Vol Intelligente
16. Crochets de batterie
17. Système optique inférieur
1. Antennes
Transmettent les signaux vidéo et de
contrôle de l'appareil.
2. Voyant d'état
Indique l'état du système de la
radiocommande.
3. Bouton RTH (Return-To-Home - Retour
12
au point de départ)
11
Maintenez ce bouton enfoncé pour initier
la procédure RTH. Appuyez à nouveau
pour annuler la procédure RTH.
10
4. Port de charge / port de liaison vidéo
principal (Micro USB)
Branchez-y l'adaptateur
d'alimentation CA pour recharger
la batterie de la radiocommande ;
branchez-y un appareil mobile pour
établir une liaison vidéo à l'aide d'un
câble RC.
