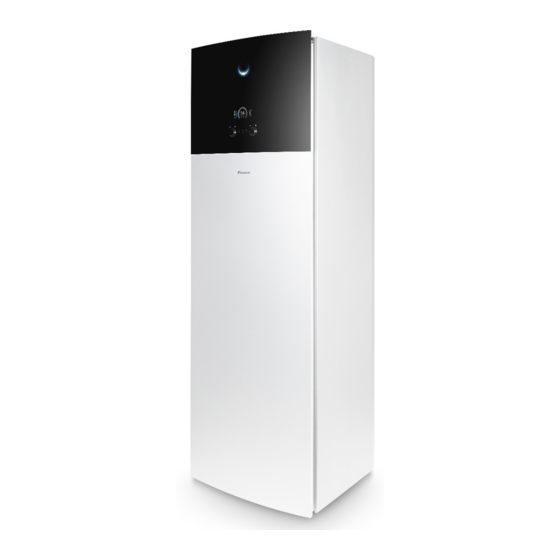

Daikin Altherma 3 R F Guide De Référence Utilisateur
Masquer les pouces
Voir aussi pour Altherma 3 R F:
- Guide de référence installateur (308 pages) ,
- Guide de référence utilisateur (60 pages) ,
- Manuel d'installation (52 pages)
Manuels Connexes pour Daikin Altherma 3 R F
Sommaire des Matières pour Daikin Altherma 3 R F
- Page 1 Guide de référence utilisateur Daikin Altherma 3 R F EHVZ04S18DA6V7 EHVZ08S18DA6V7 EHVZ08S23DA6V7 EHVZ08S18DA9W7 EHVZ08S23DA9W7...
-
Page 2: Table Des Matières
Symptôme: l'eau qui sort du robinet est trop froide ..................... 50 Symptôme: panne de la pompe à chaleur ........................50 Symptôme: Le système émet des gargouillements après la mise en service ............... 51 Guide de référence utilisateur EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03... - Page 3 Table des matières 8 Déplacement Vue d'ensemble: déplacement............................52 9 Mise au rebut 10 Glossaire EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03...
-
Page 4: Consignes De Sécurité Générales
Indique une situation qui peut entraîner des blessures mineures ou modérées. REMARQUE Indique une situation qui peut entraîner des dommages au niveau de l'équipement ou des biens. INFORMATIONS Conseils utiles ou informations complémentaires. Symboles utilisés sur l'unité: EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 5: Pour L'utilisateur
Les enfants doivent être supervisés pour s'assurer qu'ils ne jouent pas avec l'appareil. Le enfants ne doivent ni nettoyer l'appareil ni s'occuper de son entretien sans surveillance. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 6: Pour Éviter Tout Risque D'incendie Ou De Décharge Électrique
Les piles usagées doivent être traitées dans des établissements spécialisés de réutilisation. En vous assurant que les piles usagées sont correctement mises au rebut, vous contribuez à éviter les conséquences potentiellement néfastes sur l'environnement et la santé. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 7: Propos Du Présent Document
Il est possible que les dernières révisions de la documentation fournie soient disponibles sur le site Web Daikin de votre région ou via votre installateur. La documentation d'origine est rédigée en anglais. Toutes les autres langues sont des traductions. - Page 8 2 Appuyez sur la molette gauche pour accéder au sous-menu. 3 Tournez la molette gauche et accédez à Plage de fonctionnement. Plage de fonctionnement 4 Appuyez sur la molette gauche pour accéder au sous-menu. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03...
-
Page 9: Propos Du Système
Interface utilisateur de l'unité intérieure e Interface utilisateur utilisée en tant que thermostat d'ambiance f Chauffage au sol g Radiateurs, convecteurs de pompe à chaleur ou unités de ventilation EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 10: Fonctionnement
Molettes et boutons Les molettes et les boutons permettent de: ▪ Naviguer dans les écrans, les menus et les réglages de l'écran à cristaux liquides ▪ Définir les valeurs EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 11: Écrans Possibles: Vue D'ensemble
: appuyez sur la molette droite. Confirmez votre choix et passez à l'élément suivant du menu. 4.2 Écrans possibles: vue d'ensemble Les écrans suivants sont les plus courants: EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 12: Écran D'accueil
Activer/désactiver les pistes de navigation. Élément Description Les températures sont indiquées dans des cercles. Si le cercle est gris, le fonctionnement correspondant (exemple: chauffage) n'est pas actif actuellement. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... - Page 13 : Ventilo-convecteur(s) ▪ : Radiateur g2 Point de consigne pour la température de départ g3 Type à thermostat d'ambiance: ▪ : Daikin interface utilisateur utilisée en tant que thermostat d'ambiance ▪ : Commande externe ▪ Masqué: Contrôle de température de départ g4 Température intérieure mesurée...
-
Page 14: Écran Du Menu Principal
(le cas échéant). Chauffage/ Indique le symbole applicable pour votre refroidissement unité. Le mode de fonctionnement ne peut pas être modifié sur les modèles de chauffage uniquement. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 15: Écran Du Point De Consigne
[5] Écran de la température du ballon °C °C – – Ballon Zone secondaire Explications – Actions possibles sur cet écran Parcourir la liste du sous-menu. Passer au sous-menu. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 16: Écran Détaillé Incluant Des Valeurs
4.3.1 Indication visuelle Certaines fonctionnalités de l'unité peuvent être activées ou désactivées séparément. Si une fonctionnalité est désactivée, l'icône de température correspondante sera grise à l'écran d'accueil. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 17: Contrôle De La Température Intérieure
4.3.2 Pour ACTIVER ou DÉSACTIVER Contrôle de la température intérieure 1 Accédez à [C.1]: Fonctionnement > Pièce. Fonctionnement Pièce Marche Chauffage/refroidissement Marche 2 Réglez le fonctionnement sur Marche ou Arrêt. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 18: Contrôle Du Chauffage
Selon la configuration du système et la configuration de l'installateur, vous utilisez un contrôle de la température différent: ▪ Contrôle du thermostat d'ambiance ▪ Contrôle de la température de départ ▪ Contrôle du thermostat d'ambiance externe EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 19: Réglage Du Mode Ambiant
Pendant le contrôle de la température intérieure, vous pouvez utiliser l'écran du point de consigne de la température intérieure pour lire et régler la température intérieure souhaitée. 1 Accédez à [1]: Pièce. Pièce EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 20: Si La Programmation Est Activée Après Avoir Modifié La Température Intérieure Voulue
Vous pouvez utiliser l'écran du point de consigne de la température de départ pour lire et régler la température de départ voulue. 1 Accédez à [2]: Zone principale ou [3]: Zone secondaire. Zone principale Zone secondaire EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 21: Contrôle De L'eau Chaude Sanitaire
Selon le mode du ballon ECS (paramètre de l'installateur), vous utilisez un contrôle de l'eau chaude sanitaire différent: ▪ Réchauffement seul ▪ Programme + réchauffement ▪ Programme uniquement EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 22: Réchauffement Seul
En mode de réchauffage, le ballon d'eau chaude sanitaire chauffe en permanence jusqu'à ce que la température indiquée sur l'écran d'accueil soit atteinte (exemple: 50°C) lorsque la température chute en dessous d'une certaine valeur. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 23: Mode Programmé
(exemple: 45°C). Ce qui garantit qu'une quantité minimale d'eau chaude est toujours disponible. Exemple: EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 24: Modification De La Température De L'eau Chaude Sanitaire
Activez ou désactivez Fonctionnement en mode puissant de la manière suivante: 1 Accédez à [5.1]: Ballon > Fonctionnement en mode puissant 2 Mettez le fonctionnement puissant sur Arrêt ou Marche. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 25: Utilisation Avancée
à 1234. Des éléments supplémentaires du menu pour l'utilisateur sont désormais visibles. Utilisateur avancé 1234 Code pin de l'utilisateur Le code pin de l'Utilisateur correspond à 0000. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 26: Utilisation Du Mode Silencieux
▪ Vous avez défini un programme de mode silencieux: pendant la nuit: Le plus silencieux. pendant la journée: Arrêt pour garantir la capacité de chauffage du système. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 27: Utilisation Du Mode Vacances
Activation Jusqu'à ▪ Sélectionnez Marche. 2 Définissez le premier jour de vos vacances. — ▪ Accédez à [7.3.2]: Du. ▪ Sélectionnez une date. ▪ Confirmez les modifications. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 28: Lecture Des Informations
[8.9] Heures de fonctmnt Heures de fonctionnement des composants du système spécifiques 4.6.4 Pour configurer l'heure et la date 1 Accédez à [7.2] Réglages utilisateur > Date/heure. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 29: Valeurs Prédéfinies Et Programmes
Électricité: 12 centimes d'euro/kWh [7.5.1]=12 Pour régler le prix du gaz 1 Accédez à [7.6]: Réglages utilisateur > Prix du gaz. 2 Sélectionnez le prix du gaz correct. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... - Page 30 Calculez la valeur pour le prix du gaz grâce à la formule suivante: ▪ Prix réel du gaz+(Prime/kWh×0,9) Pour connaître la procédure pour définir le prix du gaz, reportez-vous à "Pour régler le prix du gaz" [ 29]. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03...
-
Page 31: Utilisation Et Définition Des Programmes
Programmez la température intérieure voulue en mode chauffage. chauffage [2.2] Zone principale > Programmez la température de départ voulue Programme de chauffage pour la zone principale en mode chauffage. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 32: Utilisation
1 Passez au programme. 2 (en option) Effacer les contenus de la totalité du programme de la semaine ou les contenus d'un programme du jour sélectionné. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... - Page 33 1 Sélectionnez le jour pour lequel vous souhaitez effacer le contenu. Par exemple Vendredi Déf. util. 1 2 Sélectionnez Supprimer. Supprimer Modifier Copier 3 Sélectionnez OK pour confirmer. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03...
-
Page 34: Définition Du Programme Du Lundi
Copie du programme dans les autres jours de la semaine 1 Sélectionnez Lundi. Déf. util. 1 2 Sélectionnez Copier. Supprimer Modifier Copier Résultat: "C" s'affiche en regard du jour copié. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... - Page 35 éditez l'entrée à l'aide de la molette droite. 8:00 21°C 23:00 18°C --:-- 4 Confirmez les modifications. 5 Sélectionnez Samedi. 6 Sélectionnez Copier. 7 Sélectionnez Dimanche. 8 Sélectionnez Collage. Résultat: Déf. util. 1 EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03...
-
Page 36: Pour Renommer Le Programme
De par sa réaction plus rapide, elle empêche les hausses et les baisses élevées de la température intérieure et de la température de l'eau au niveau des robinets. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 37: Courbe 2 Points
4.8.2 Courbe 2 points Définissez la courbe de la loi d'eau avec ces deux points de consigne: ▪ Point de consigne (X1, Y2) ▪ Point de consigne (X2, Y1) Exemple EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 38: Courbe Pente-Décalage
égale la température de départ pour toutes les températures ambiantes. Exemples Courbe de la loi d'eau lorsque la pente est sélectionnée: Courbe de la loi d'eau lorsque le décalage est sélectionné: EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 39: Utilisation De Courbes De La Loi D'eau
Configurez les courbes de la loi d'eau suivantes: Pour définir le mode de point de consigne Pour utiliser la courbe de la loi d'eau, vous devez définir le mode de point de consigne correct: EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... - Page 40 Lorsque le point de consigne maximum ou minimum est atteint, la courbe s'aplatit. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03...
- Page 41 ↓ ↑ Chaud — ↓ — ↓ Chaud Froid ↑ ↓ ↑ ↓ Chaud Chaud ↓ ↓ ↓ ↓ Reportez-vous à la section "4.8.2 Courbe 2 points" [ 37]. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03...
-
Page 42: Structure De Menus: Vue D'ensemble Des Réglages Utilisateur
Accessible uniquement par l'installateur (***) Uniquement applicable si l'adaptateur WLAN est installé INFORMATIONS La visibilité des réglages dépend des réglages installateur sélectionnés et de la catégorie d'appareil. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 43: Réglages Installateur: Tableaux À Remplir Par L'installateur
Point de consigne de confort [5.2] Point de consigne Éco [5.3] Point de consigne de réchauffement [5.4] 4.10.2 Menu des réglages Réglage Remplissez… Zone principale Type de thermostat [2.A] EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... - Page 44 Fonctionnement Réglage Remplissez… Zone secondaire (le cas échéant) Type de thermostat [3.A] Informations Informations d'installateur [8.3] EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03...
-
Page 45: Conseils Pour Économiser L'énergie
Définissez un programme pour n'activer la pompe d'eau chaude sanitaire que pendant les pendant les périodes de la journée où vous avez instantanément besoin d'eau chaude. Exemple: Le matin et le soir. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 46: Maintenance Et Entretien
Eteignez tout dispositif de chauffage à combustible, ventiler la pièce et contacter le revendeur de l'unité. N'utilisez PAS l'unité tant qu'une personne compétente n'a pas confirmé que la fuite de réfrigérant est colmatée. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 47: Pour Trouver Le N° À Contacter/Assistance
Maintenance et entretien 6.2 Pour trouver le N° à contacter/assistance 1 Accédez à [8.3]: Informations > Informations d'installateur. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 48: Dépannage
Conditions: Le niveau d'autorisation de l'utilisateur est réglé sur utilisateur final avancé. 1 Accédez à [8.2]: Informations > Historique d'erreurs. Vous pouvez observer une liste des dysfonctionnements les plus récents. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 49: Symptôme: Vous Avez Trop Froid (Chaud) Dans La Salle De Séjour
20]. La courbe de la loi d'eau est définie Réglez la courbe de la loi d'eau. incorrectement. Reportez-vous à la section Fonctionnement de la loi d'eau. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 50: Symptôme: L'eau Qui Sort Du Robinet Est Trop Froide
Erreur sur lequel l'interface utilisateur vous invite ensuite à confirmer que le chauffage d'appoint peut reprendre ou non la charge thermique. En cas de panne de la pompe à chaleur, s'affiche sur l'interface utilisateur. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 51: Symptôme: Le Système Émet Des Gargouillements Après La Mise En Service
Raison: Du réfrigérant risque de fuir dans le circuit d'eau, et par conséquent, dans la pièce où vous purgez l'air des émetteurs ou collecteurs de chaleur. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 52: Vue D'ensemble: Déplacement
Si vous souhaitez déplacer des pièces du système (interface utilisateur, unité intérieure, unité extérieure, ballon ECS, etc.), contactez votre installateur. Vous pouvez trouver le N° à contacter/assistance via l'interface utilisateur. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... -
Page 53: Mise Au Rebut
DOIVENT être être conformes à la législation en vigueur. Les unités DOIVENT être traitées dans des établissements spécialisés de réutilisation, de recyclage et de remise en état. EHVZ04+08S18+23DA6V+9W7 Guide de référence utilisateur Daikin Altherma 3 R F 4P618960-1 – 2020.03... - Page 54 être installés conformément aux instructions de la documentation fournie. Équipement en option Équipement fabriqué ou approuvé par Daikin qui peut être associé à l'appareil conformément aux instructions de la documentation fournie. Équipement à fournir Équipement NON fabriqué par Daikin qui peut être associé à l'appareil conformément aux instructions de la documentation fournie.
- Page 56 4P618960-1 2020.03 Verantwortung für Energie und Umwelt...
