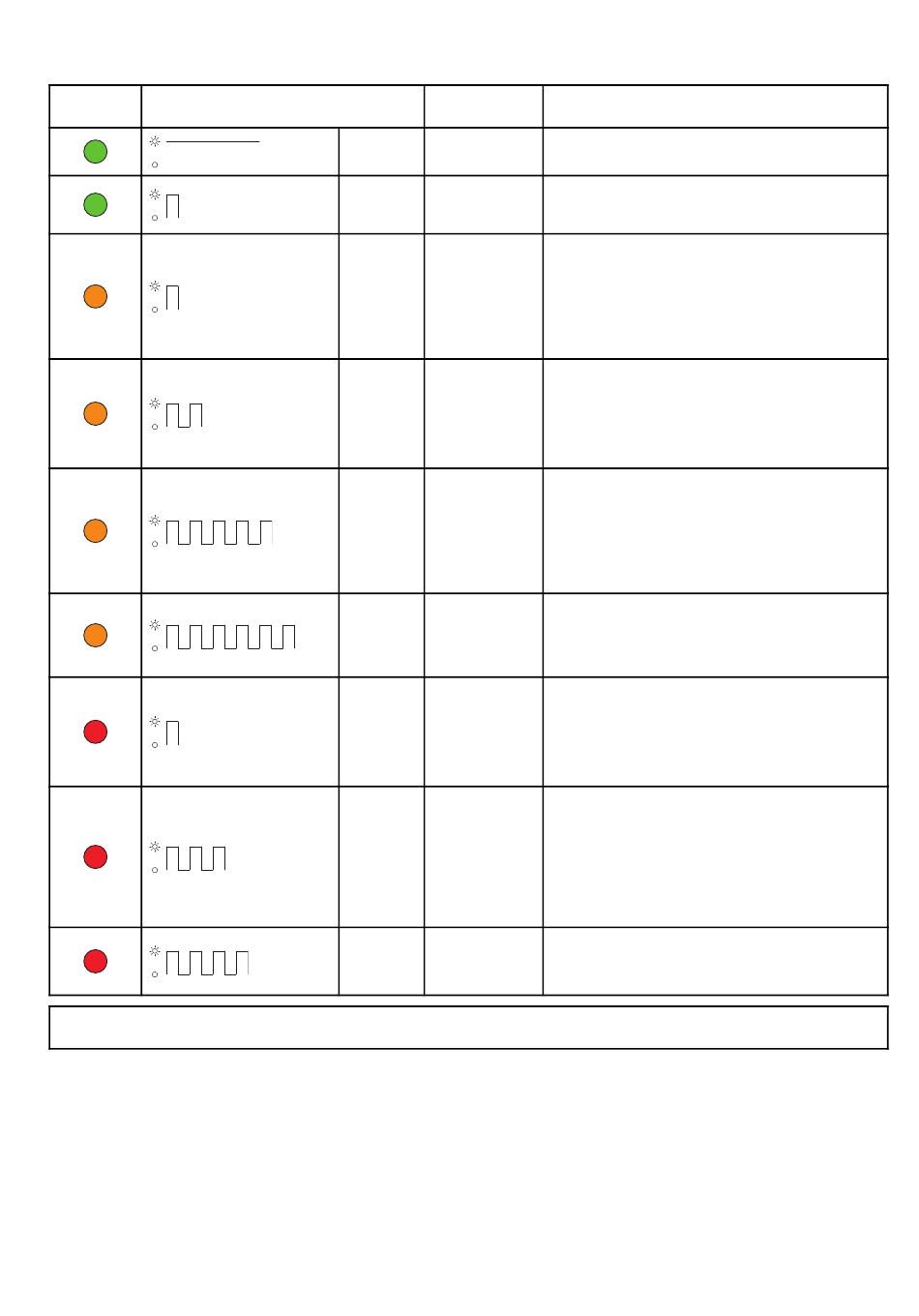

6.5 Indications des LED témoins
Le LED témoin d'alimentation pour ce produit comporte plusieurs modes de clignotements renseignant sur l'état à des fins de
diagnostic et de recherche de panne.
Couleur du
LED témoin Code du LED témoin
Note : En cas de séquence de LED témoin différente de celle décrite ci-dessus et persistante, veuillez contacter l'assistance
technique Raymarine.
Contrôles système et dépannage
État
Vert continu Marche
1 Fonctionnement
clignotement normal
vert
1 Capteur
clignotement déconnecté
orange
2 cligno- Aucun réseau
tements détecté
orange
5 cligno- Sous tension
tements (<10,2 V)
orange
6 cligno- Sur tension (>34,2
tements V)
orange
1
Défaillance
clignotement générale
rouge
3 cligno-
Surchauffe de
tements l'unité
rouges
4 cligno- Problèmes avec la
tements base de données
rouges interne
Action utilisateur
• Aucune (une mise en marche normale prend <1 minute.)
• Aucune
• Vérifiez que les connexions et le câble du capteur sont bien
fixés et qu'ils ne sont pas endommagés.
• Éteignez puis rallumez l'unité pour récupérer les
informations du capteur.
• Si le problème persiste, contactez l'assistance technique
Raymarine.
• Vérifiez que le réseau est alimenté.
• Vérifiez que les connexions et le câble du réseau sont bien
fixés et qu'ils ne sont pas endommagés.
• Si le problème persiste, contactez l'assistance technique
Raymarine.
• Vérifiez que les connexions et le câble d'alimentation sont
bien fixés et qu'ils ne sont pas endommagés.
• Vérifiez que le câblage d'alimentation respecte les
recommandations.
• Si le problème persiste, contactez l'assistance technique
Raymarine.
• Vérifiez que les niveaux de l'alimentation respectent les
recommandations.
• Si le problème persiste, contactez l'assistance technique
Raymarine.
• Si cette indication s'accompagne d'un avertissement de
tension, vérifiez l'alimentation et les câbles.
• Arrêtez, puis remettez en marche l'unité.
• Si le problème persiste, contactez l'assistance technique
Raymarine.
• Vérifiez que l'environnement d'installation respecte les
recommandations.
• L'unité cessera d'émettre des impulsions et recommencera
une fois que la température normale de fonctionnement a
été rétablie.
• Si le problème persiste, contactez l'assistance technique
Raymarine.
• Arrêtez, puis remettez en marche l'unité.
• Si le problème persiste, contactez l'assistance technique
Raymarine.
