BIC _B1-IT1A0-M30EI21-SM4A5A / BIC _B1-IT1A0-G30EI22-SM4A5A
Sprzęgła indukcyjne
5
Montaż i podłączenie (cd.)

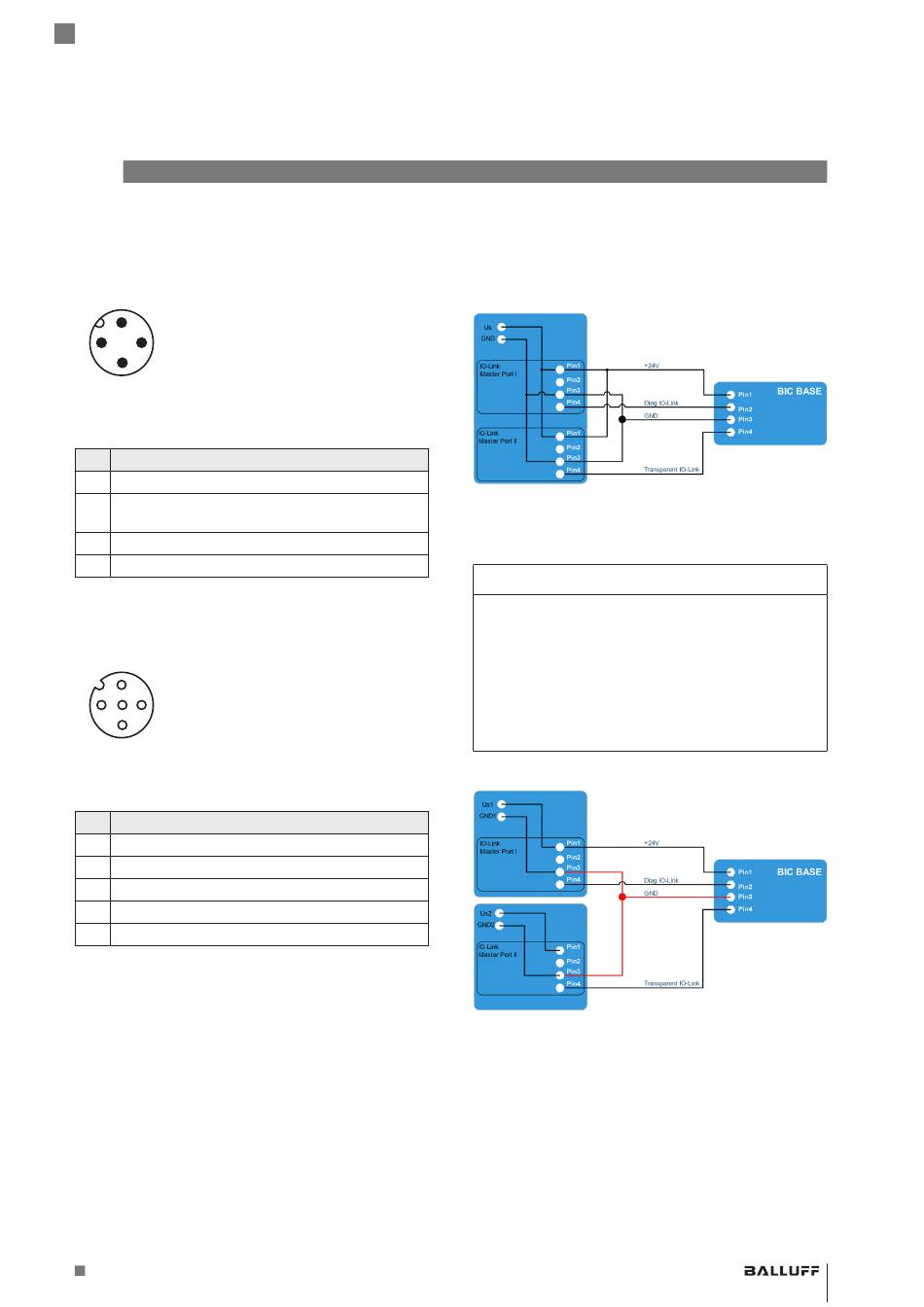

5.3 Podłączenie elektryczne
5.3.1

Base

1
2 4
3
Rys. 5-8: Widok wtyczki (widok z góry na złącze M12 na elemencie
Base)
Pin Sygnał
1 L+ (napięcie robocze +, IO-Link 21,6...26,4 V)
2 I/Q (wejście cyfrowe / wyjście cyfrowe),
C/Q (IO-Link-kanał diagnostyczny)
3 L− (napięcie robocze −)
4 C/Q (IO-Link-komunikacja)
Tab. 5-1: Przyporządkowanie pinów na elemencie Base
5.3.2

Remote

2
5
1 3
4
Rys. 5-9: Widok wtyczki (widok z góry na złącze M12 na elemencie
Remote)
Pin Sygnał
1 L+ (napięcie robocze +, IO-Link 18...30 V)
2 I/Q (wejście cyfrowe / wyjście cyfrowe)
3 L− (napięcie robocze −)
4 C/Q (IO-Link-komunikacja)
5 Niewykorzystane
Tab. 5-2: Przyporządkowanie pinów Remote
5.4 Ekran i ułożenie przewodu
W celu jednoczesnego korzystania z obu kanałów
komunikacyjnych systemu BIC, system wymaga
specjalnego okablowania oraz dwóch portów IO-Link
Master. Ważną rolę odgrywa w tym przypadku napięcie
zasilania IO-Link Master. Należy rozróżnić dwa przypadki.
www.balluff.com
Jednakowe zasilanie portów IO-Link-Master
W przypadku jednakowego źródła można połączyć
następujące porty:
– napięcia zasilania ze sobą
– GND (L−) ze sobą
Rys. 5-10: Jednakowe zasilanie portów IO-Link-Master
Osobne zasilanie portów IO-Link-Master
UWAGA
Zakłócenia
W przypadku różnych źródeł zasilania mogą pojawić się
prądy wyrównawcze, co powoduje zakłócenia w
działaniu i awarie systemu.
► Starannie zaplanować system.
► Połączenia między przewodami zasilającymi należy
wykonywać tylko wtedy, gdy pozwala na to system
zasilania instalacji.
Oba GND (L-) muszą być połączone ze sobą.
Rys. 5-11: Osobne zasilanie portów IO-Link-Master
Długość przewodu
W przypadku pracy z IO-Link maksymalna długość kabla
wynosi 20 m (zarówno pomiędzy urządzeniem IO-Link
Master a Base, jak i pomiędzy Remote a urządzeniem
IO-Link).
polski 13
