BIC _B1-IT1A0-M30EI21-SM4A5A / BIC _B1-IT1A0-G30EI22-SM4A5A
Sprzęgła indukcyjne
4

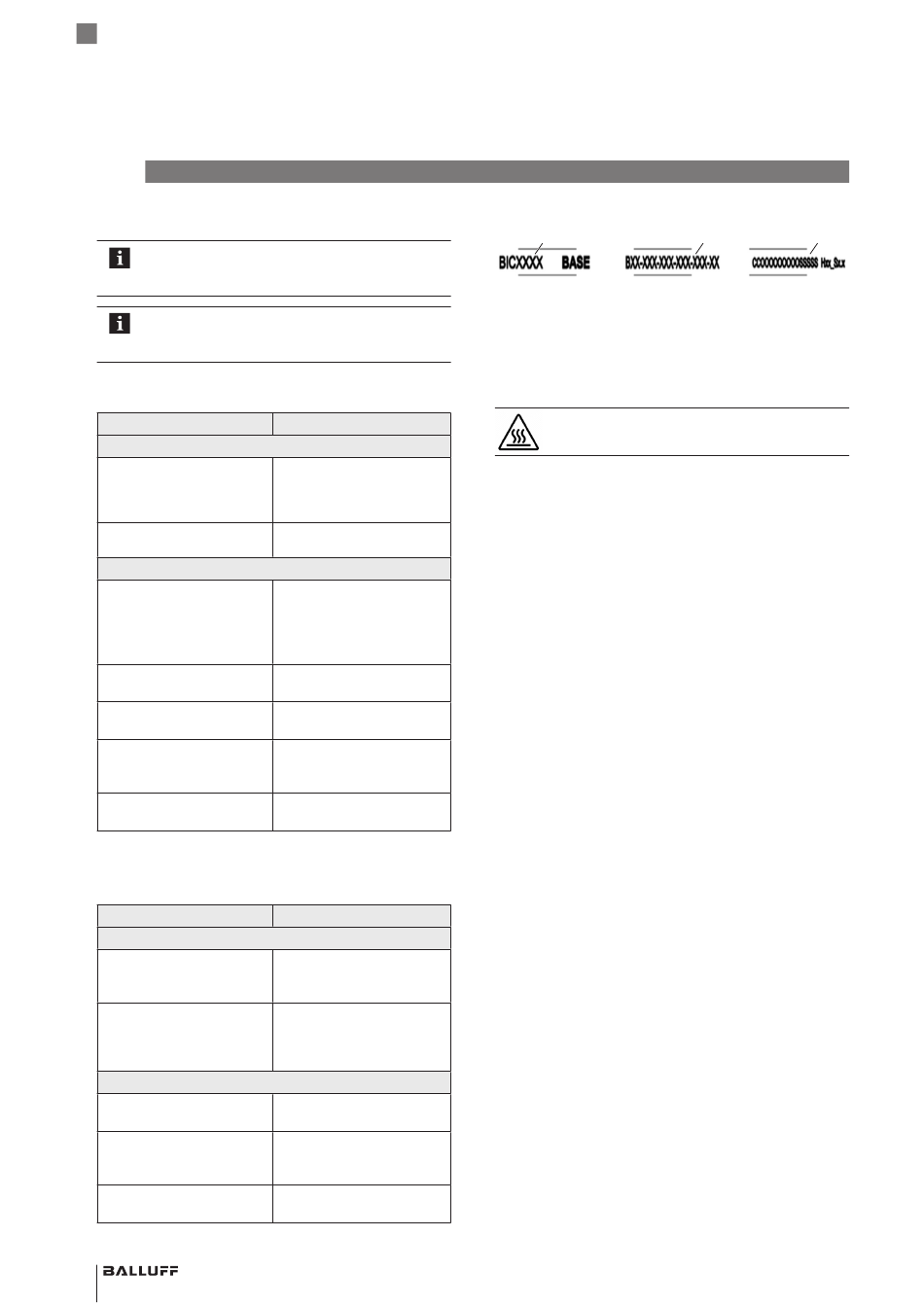

Opis produktu (ciąg dalszy)
4.2 Elementy wskazujące
W celu uzyskania informacji o dalszych sygnałach
patrz dokument dot. konfiguracji IO-Link na
www.balluff.com na stronie produktu.
Wyświetlany jest tylko sygnał o najwyższym
priorytecie. Sygnały są wymienione w porządku
malejącym według ważności.
Element Base
Sygnał
Świecenie w kolorze
zielonym na zmianę z
wyłączeniem LED w
stosunku 10:1, okres 1 s
Ciągłe świecenie w kolorze
zielonym
Miga w kolorze niebieskim
z częstotliwością 3 Hz
Miga w kolorze czerwonym
z częstotliwością 3 Hz
Świeci światłem ciągłym w
kolorze niebieskim
Miga w kolorze żółtym z
częstotliwością 3 Hz
Świeci światłem ciągłym w
kolorze żółtym
Tab. 4-1: LED elementu Base
Element Remote
Sygnał
Ciągłe świecenie w kolorze
zielonym
Świecenie w kolorze
zielonym na zmianę z
częstotliwością 3 Hz
Miga w kolorze czerwonym
z częstotliwością 3 Hz
Miga w kolorze żółtym z
częstotliwością 3 Hz
Świeci światłem ciągłym w
kolorze żółtym
Tab. 4-2: LED elementu Remote
10 polski
Znaczenie
LED 1
Komunikacja IO-Link na
kanale diagnostycznym jest
aktywna. Urządzenie jest
gotowe.
Urządzenie jest gotowe.
LED 2
Można aktywować ping za
pomocą polecenia
systemowego, aby
ponownie znaleźć
urządzenie.
Warunki pracy wykraczają
poza wartości graniczne
Konieczna interwencja,
wykryto obcy obiekt.
Urządzenie jest
eksploatowane poza
specyfikacją.
Stan sygnału na pinie 2
Znaczenie
LED 1
Urządzenie jest gotowe,
komunikacja Base-Remote
przebiega bezawaryjnie.
Urządzenie jest gotowe, ale
nie odbywa się
komunikacja Base-
Remote.
LED 2
Warunki pracy wykraczają
poza wartości graniczne
Urządzenie jest
eksploatowane poza
specyfikacją.
Stan sygnału na pinie 2
4.3

Nadruk

1)
Kod zamówieniowy
1)
Typ
2)
3) Numer seryjny
Rys. 4-5: Nadruk (przykład)
4.4

Symbole na produkcie

Ostrzeżenie przed gorącą powierzchnią!
2) 3)
