Liste Pieces Detachees; Brûleur - DOMUSA TEKNIK MCF 40 HDX CONDENS Instructions D'installation Et D'utilisation

Mcf HDX Condens

22 LISTE PIECES DETACHEES

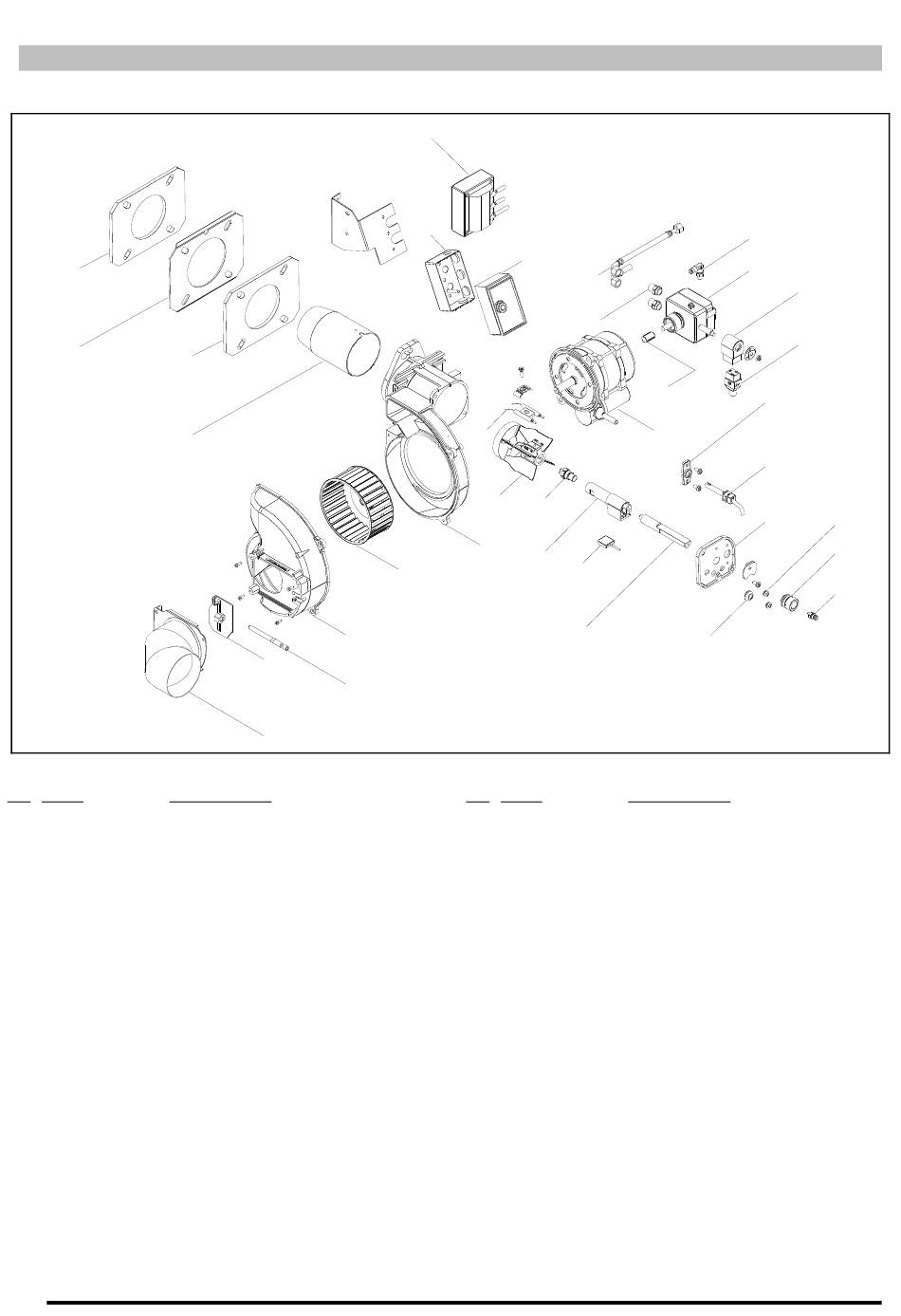

22.1 Brûleur
18
19
20
21
Nº. Code Nom produit
1 CTOR000006 Raccords rapide droits legris
2 CTOE000054 Boulon de regulation ligne
3 CFER000032 Passe cables
4 CEXT000720 Plaque support ligne gicleur
5 SOPE000241 Cellule photo
6 CQUE000223 Support cellule photo
7 CQUE000054 Cable bobine electrovanne Suntec
CQUE000124 Cable bobine electr. Danfoss
8 CQUE000056 Bobine electrovanne Suntec
CQUE000089 Bobine electrovanne Danfoss
9 CQUE000011 Pompe a fioul Novation - Suntec
CQUE000088 Pompe a fioul Danfoss
10 CTOR000007 Raccords rapide coude legris
11 CQUE000004 Accouplement moteur pompe
12 CQUE000102 Moteur electrique
13 CTOE000065 Ecrou pompe/Flexible
14 CQUE000147 Flexible alimentation fioul bruleur
15 CQUE000169 Boite de controle
16 CQUE000005 Transformateur
17 CQUE000129 Base boite de controle
18 CQUE000033 Joint bride
19 SATQUE0001 Bride
36
16
17
26
25
23
24
22
15
14
13
28
29
30
27
31
32
33
Nº. Code Nom produit
20 CQUE000158 Joint bruleur
21 SCON001667 Buse bruleur (20 HDX)
CQUE000015 Buse bruleur (30 HDX)
CQUE000198 Buse bruleur (40 HDX)
22 CQUE000018 Collecteur air primaire
23 CQUE000151 Plaque du regulateur d´air D3
CQUE000152 Plaque du regulateur d´air D4
24 CTOE000064 Vis regulation d´air
25 CEXT000719 Volute clapet
26 CQUE000044 Ventilateur bruleur
27 CEXT000718 Volure support moteur
28 CQUE000019 Jeu electrodes
29 SOPE000220 Disque turbulateur D3
CQUE000022 Disque turbulateur D4
30 CQUE000172 Gicleur (20) OD-H 0,40-80º
CQUE000203 Gicleur (30) OD-H 0,60-60º
CQUE000074 Gicleur (40) OD-H 0,60-45º
31 CQUE000061 Rechauffeur
32 CQUE000027 Cable prechauffeur
33 CTOE000063 Ligne gicleur D3
34 CFER000033 Passe cables
10
9
8
7
11
6
12
5
4
34
3
2
1
