Machine à dénuder et à sertir les câbles LD-I Rittal

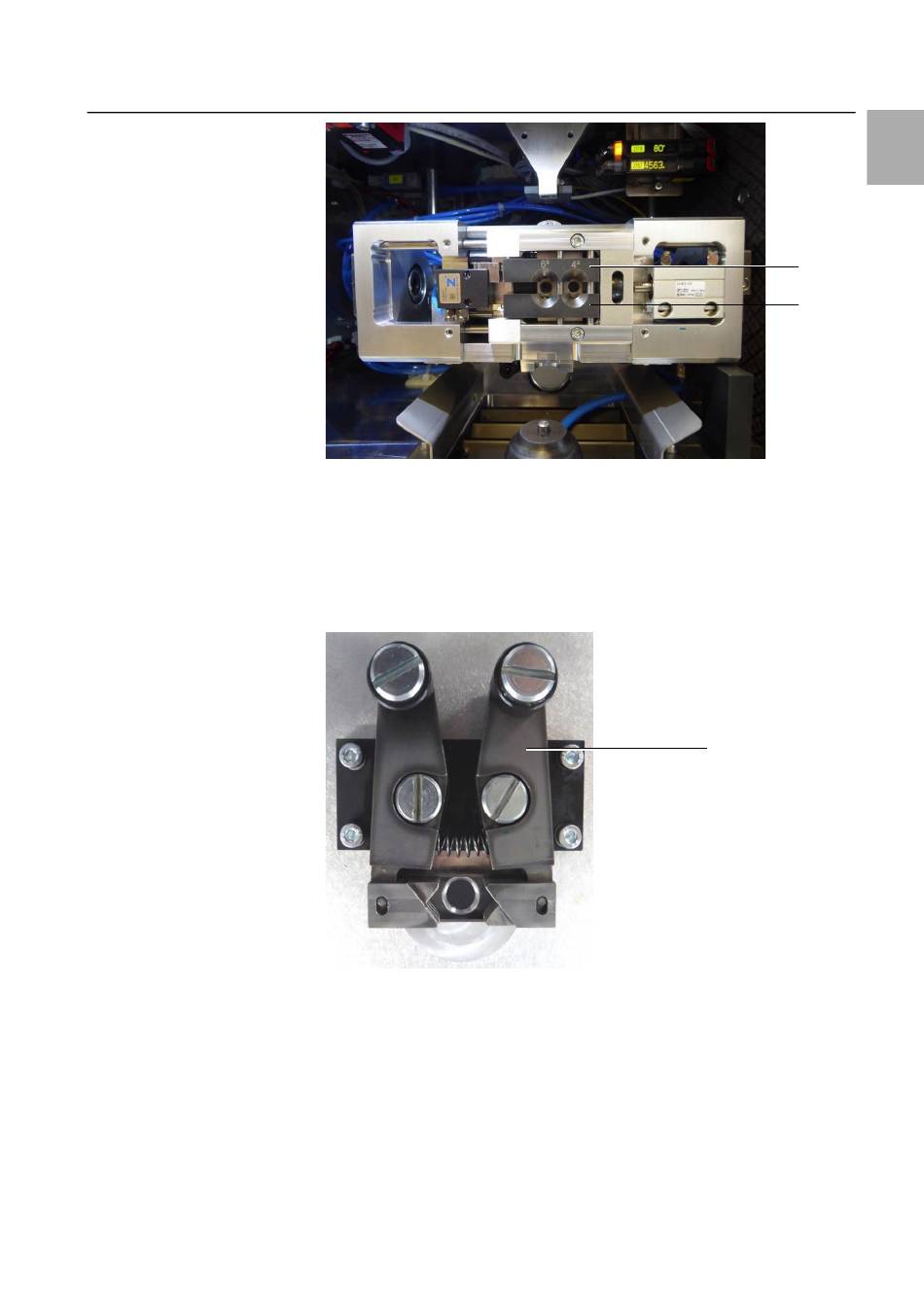

Fig. 15 :
mâchoires de centrage des embouts
Légende
1
Mâchoires de centrage des embouts
Nettoyer la pince de maintien
◼
Ouvrir la face avant.
La pince de maintien se trouve sur la face avant.
◼
Nettoyer la pince de maintien à l'aide d'un pinceau.
Fig. 16 :
pince de maintien
Légende
1
Pince de maintien
Nettoyer la zone de sertissage
◼
Unité d'outils en position initiale, voir paragraphe 9.8.
◼
Dévisser la vis de serrage d'env. 5 tours.
◼
Pousser l'unité d'outils sur le chariot d'outils vers l'arrière, la basculer vers le bas
puis la tirer à nouveau vers l'avant.
◼
Desserrer les vis de fixation et ôter l'unité d'outils.
◼
Vérifier la position des quatre joints toriques sur la barre de fixation.
◼
Nettoyer la zone de sertissage à l'aide d'un pinceau et d'une brosse.
10 Entretien
2
1
Sous réserve de modifications techniques
FR
1
1
25
