4.3
Matériel de fixation
pour le montage
mural
Procédure
© Elma Schmidbauer GmbH
Montage mural (Option)
Le montage mural peut être effectué sur les murs adaptés : béton,
pierre naturelle, structures denses, brique silico-calcaire ou
carreaux de plâtre massifs.
Veillez à la stabilité du support.

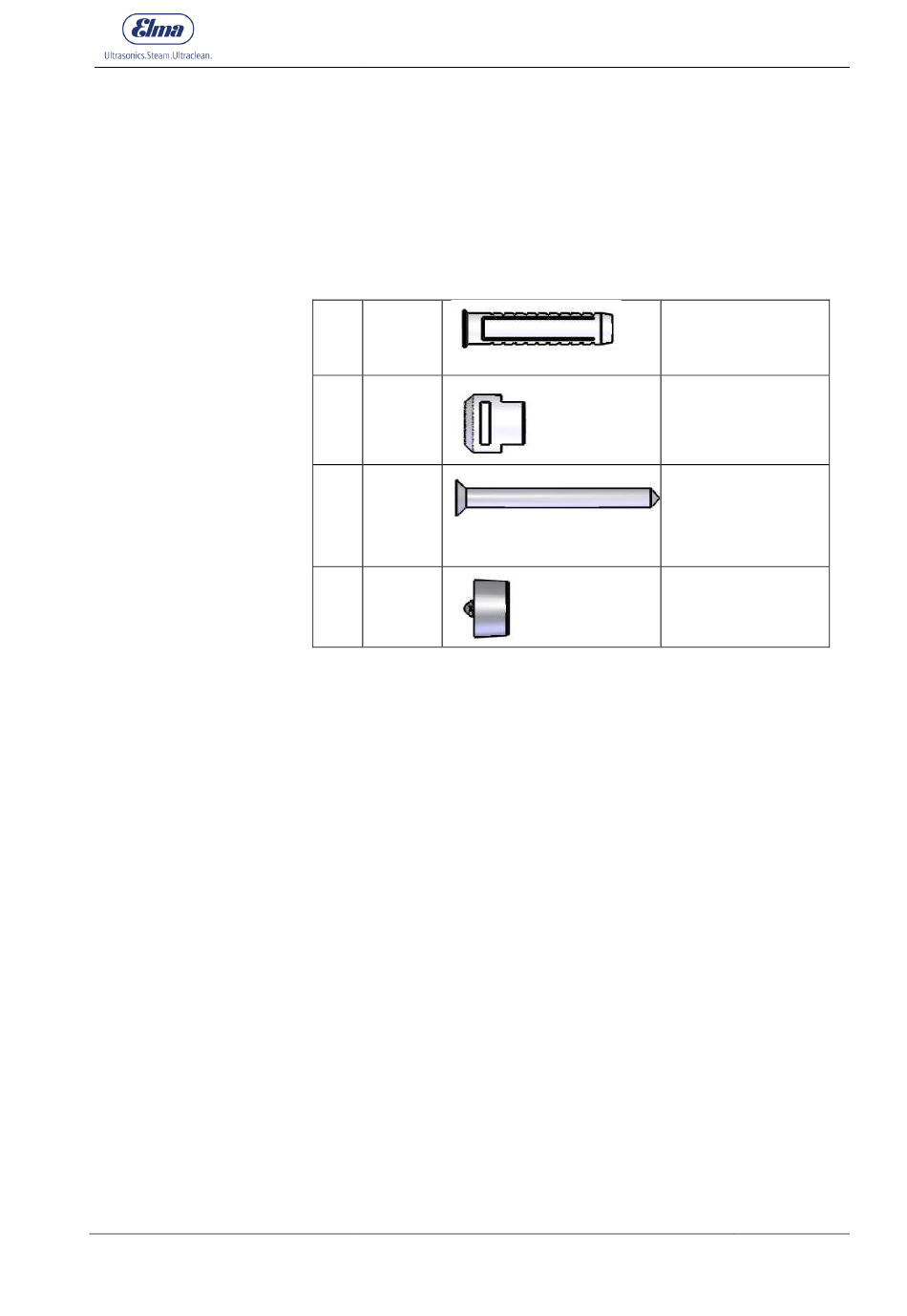

Les pièces suivantes sont livrées pour le montage mural :
(A)
2
pièces
(B)
2
pièces
(C)
2
pièces
(D)
2
pièces
1.
Percez deux trous de Ø 8 mm, distants de 90 mm et d'une
profondeur d'au moins 50 mm.
2.
Enfoncez les chevilles (A) à fond dans les trous.
3.
Placez les supports d'accrochage (B) sur les vis (C) et
orientez les têtes des supports (B) de sorte que les fentes
soient vers le haut.
4.
Vissez les vis (C) dans les chevilles jusqu'à ce que seuls les
supports d'accrochage (B) restent visibles.
5.
Montez les deux entretoises (D) à l'arrière de l'appareil.
6.
Accrochez l'appareil en plaçant les ouvertures arrières (E) sur
les supports d'accrochages installés.
5
BA_Elmasteam 4
_FR_Vers.01.2019
Mise en service
Réf. 1058680
cheville
Réf. 1058678
support
d'accrochage
Réf. 1066448
vis
Réf. 1063024
entretoise
17
